MCB – Miniaturowy Wyłącznik Automatyczny
MCB, czyli Miniaturowy Wyłącznik Automatyczny (ang. Miniature Circuit Breaker), to jedno z najważniejszych urządzeń zabezpieczających instalacje elektryczne przed przeciążeniami oraz zwarciami. Dziś opowiem Ci dokładnie, czym jest MCB, jak działa, jakie są jego rodzaje oraz gdzie znajduje zastosowanie. W trakcie wyjaśniania przybliżę też pokrewne zagadnienia, które pomogą Ci lepiej zrozumieć tę technologię i jej rolę w nowoczesnych instalacjach elektrycznych.
Co to jest MCB i jak działa?
Miniaturowy wyłącznik automatyczny to zabezpieczenie elektryczne, które automatycznie odcina zasilanie w obwodzie, gdy prąd przekracza dopuszczalną wartość. W odróżnieniu od tradycyjnych bezpieczników topikowych, MCB można łatwo ponownie załączyć po usunięciu usterki, bez konieczności wymiany elementów. Zasada działania opiera się na dwóch mechanizmach: termicznym i magnetycznym. Mechanizm termiczny reaguje na przeciążenia prądowe – gdy prąd przekroczy dopuszczalny poziom przez dłuższy czas, specjalna bimetalowa taśma nagrzewa się i zwalnia zworę wyłącznika. Natomiast mechanizm magnetyczny działa błyskawicznie w przypadku zwarcia, wyzwalając wyłącznik w ułamku sekundy.
Rodzaje MCB
W praktyce wyróżniamy kilka typów MCB, różniących się charakterystyką wyzwalania. Najpopularniejsze to typy B, C oraz D:
- Typ B – wyłączniki o niskim progu wyzwalania, stosowane głównie w instalacjach domowych, gdzie prądy rozruchowe urządzeń są niewielkie.
- Typ C – częściej stosowane w instalacjach przemysłowych i handlowych, gdzie mogą występować większe prądy rozruchowe silników i transformatorów.
- Typ D – używane tam, gdzie prądy rozruchowe są bardzo wysokie, np. duże silniki elektryczne, duże transformatory.
Wybór odpowiedniego typu MCB ma kluczowe znaczenie dla bezpieczeństwa i prawidłowego działania instalacji. Zbyt czuły wyłącznik może powodować niepotrzebne wyłączanie, a zbyt „twardy” nie zabezpieczy dostatecznie urządzeń.
Zastosowanie i montaż MCB
MCB znajdują zastosowanie przede wszystkim w rozdzielnicach elektrycznych jako zabezpieczenia linii zasilających. Chronią przewody, urządzenia oraz same instalacje przed skutkami przeciążeń i zwarć. Ich kompaktowe rozmiary pozwalają na łatwą instalację w standardowych szafach rozdzielczych. Montaż MCB wymaga zwrócenia uwagi na parametry nominalne prądu, napięcia oraz charakterystykę wyzwalania – tylko prawidłowy dobór zapewni skuteczną ochronę.
Parametry techniczne MCB

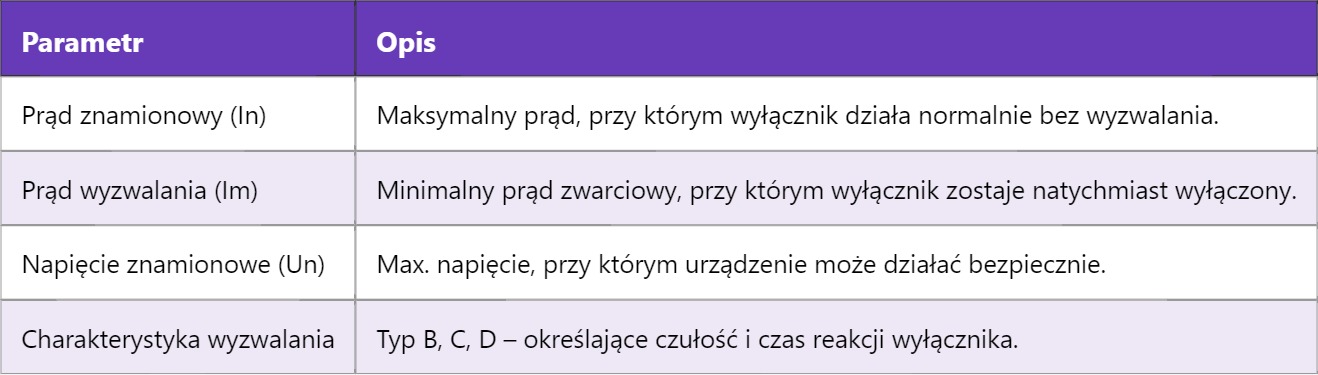

| Parametr | Opis |
|---|---|
| Prąd znamionowy (In) | Maksymalny prąd, przy którym wyłącznik działa normalnie bez wyzwalania. |
| Prąd wyzwalania (Im) | Minimalny prąd zwarciowy, przy którym wyłącznik zostaje natychmiast wyłączony. |
| Napięcie znamionowe (Un) | Max. napięcie, przy którym urządzenie może działać bezpiecznie. |
| Charakterystyka wyzwalania | Typ B, C, D – określające czułość i czas reakcji wyłącznika. |
MCB a inne zabezpieczenia
MCB często współpracują z innymi elementami zabezpieczającymi, takimi jak wyłączniki różnicowoprądowe (RCCB lub RCD), które chronią przed porażeniem prądem elektrycznym. Różnicówka wykrywa prąd upływu do ziemi i odcina zasilanie, natomiast MCB chroni obwód przed przeciążeniem i zwarciem. Zrozumienie współdziałania tych urządzeń jest kluczowe przy projektowaniu bezpiecznych instalacji elektrycznych.
Jeśli pamiętasz, wczoraj omawialiśmy zagadnienia dotyczące bezpieczników topikowych i ich ograniczenia. MCB to naturalny krok w rozwoju zabezpieczeń, oferujący większą wygodę i bezpieczeństwo. Jutro warto przyjrzeć się bliżej innym typom wyłączników automatycznych oraz ich zastosowaniom w sieciach przemysłowych, gdzie czas reakcji i niezawodność mają jeszcze większe znaczenie.
