MLCC – Wielowarstwowy kondensator ceramiczny (Multilayer Ceramic Capacitor)

MLCC – Wielowarstwowy kondensator ceramiczny (Multilayer Ceramic Capacitor)

MLCC, czyli multilayer ceramic capacitor, to jeden z najpowszechniej stosowanych kondensatorów w elektronice. W praktyce każdy z nas, kto kiedykolwiek zajmował się elektroniką, spotkał się z tym elementem – w telefonach, komputerach, telewizorach, a nawet w układach sterowania przemysłowego. Dziś przyjrzymy się dokładniej, czym jest MLCC, jak działa, jakie są jego właściwości oraz dlaczego stał się tak kluczowy w nowoczesnych urządzeniach elektronicznych.

Budowa i zasada działania MLCC

Wielowarstwowy kondensator ceramiczny składa się z wielu cienkich warstw ceramiki, pomiędzy którymi znajdują się przewodzące elektrody. To właśnie te warstwy tworzą tzw. strukturę wielowarstwową, która umożliwia uzyskanie dużej pojemności w bardzo małej objętości. Ceramiczny dielektryk użyty między elektrodami ma wysoką stałą dielektryczną, co pozwala magazynować ładunek elektryczny efektywnie i stabilnie.

Przyjrzyj się bliżej – to właśnie dzięki temu rozwiązaniu MLCC mogą mieć pojemności od kilku pikofaradów do nawet kilku mikrofaradów przy wymiarach od kilku milimetrów do ułamka milimetra. W praktyce, jeśli porównasz kondensatory elektrolityczne z MLCC, to te drugie mają znacznie mniejsze wymiary i lepsze właściwości w zakresie stratności i częstotliwości pracy.

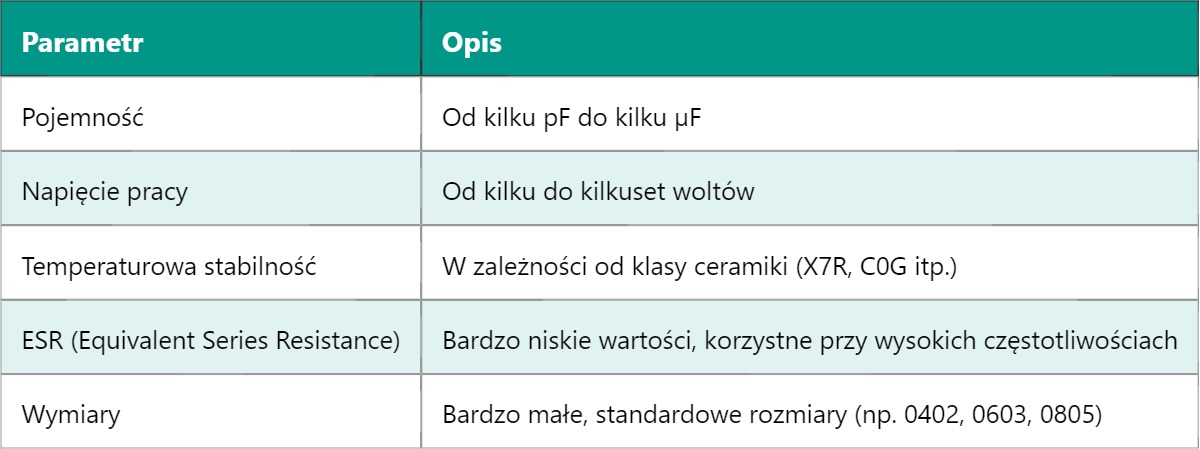

Charakterystyka elektryczna i parametry

Zastosowania MLCC

MLCC są wykorzystywane praktycznie wszędzie tam, gdzie konieczne jest filtrowanie, sprzęganie sygnałów, tłumienie zakłóceń czy stabilizacja napięć. W zasilaczach impulsowych, systemach audio, telekomunikacji, a także w urządzeniach medycznych i motoryzacyjnych. Ich niska indukcyjność i ESR sprawia, że świetnie nadają się do pracy na wysokich częstotliwościach, co jest niezbędne przy nowoczesnych technologiach cyfrowych i radiowych.

Klasy ceramiki i ich znaczenie

Kluczowym parametrem jest typ ceramiki, który definiuje stabilność pojemności i jej zachowanie w funkcji temperatury i napięcia. Najpopularniejsze klasy to:

• C0G/NP0 – bardzo stabilne, niemal bezstratne, o niskiej zmianie pojemności z temperaturą, idealne do zastosowań precyzyjnych
• X7R – bardziej pojemne, lecz o większej zmienności pojemności i stratności, typowo stosowane w układach filtrów i sprzęgania
• Y5V – bardzo pojemne, ale o dużych zmianach pojemności i stratności, stosowane w mniej krytycznych aplikacjach

Dobór odpowiedniej klasy ceramiki jest kluczowy, bo choć MLCC są uniwersalne, to ich charakterystyka musi odpowiadać wymaganiom konkretnego układu.

Problemy i wyzwania przy stosowaniu MLCC

Mimo wielu zalet MLCC mają też swoje ograniczenia. Przykładowo, kondensatory ceramiczne mogą ulegać pęknięciom mechanicznym podczas montażu powierzchniowego ze względu na twardość ceramiki. Dodatkowo, niektóre typy ceramicznych dielektryków wykazują tzw. efekt piezoelektryczny, który może wprowadzać zakłócenia mechaniczne przenoszone na układ audio czy sensory. Oprócz tego, przy wyższych pojemnościach zmniejsza się ich stabilność pojemności pod wpływem napięcia stałego.

MLCC w kontekście innych kondensatorów

Choć MLCC są wszechstronne i popularne, to w aplikacjach wymagających bardzo dużych pojemności lub niskich strat często wybiera się kondensatory elektrolityczne lub tantalowe. Wczoraj mogliśmy widzieć, jak kondensatory elektrolityczne różnią się budową i parametrami od ceramicznych, a jutro zajmiemy się kondensatorami foliowymi, które mają swoje miejsce w układach audio i przemysłowych.

W systemach cyfrowych MLCC często pełnią funkcję filtrów odsprzęgających zasilanie mikroprocesorów czy układów FPGA, gdzie niska indukcyjność i szybka reakcja na zmiany prądu są niezbędne do stabilnej pracy. Zrozumienie właściwości MLCC pomaga również lepiej projektować układy wysokoczęstotliwościowe i minimalizować zakłócenia EMI.
