ORP Sensor – Sensor potencjału redoks (Oxidation Reduction Potential)
Sensor ORP, czyli sensor potencjału redoks, to urządzenie służące do pomiaru właściwości chemicznych cieczy na podstawie ich zdolności do oddawania lub przyjmowania elektronów. Innymi słowy, mierzy potencjał oksydacyjno-redukcyjny, który informuje o stopniu utleniania lub redukcji w badanym środowisku. Dziś pokażę, jak działa sensor ORP, jakie ma zastosowania w różnych systemach elektronicznych oraz jak jego sygnały są przetwarzane w automatyce i monitoringu.
Co to jest potencjał redoks?
Potencjał redoks (ORP) to wartość wyrażona w woltach (V), która odzwierciedla zdolność roztworu do przeprowadzania reakcji utleniania lub redukcji. Jeśli roztwór ma wysoki potencjał, oznacza to, że jest silnie utleniający, natomiast niski potencjał świadczy o jego zdolności do redukcji. W praktyce sensor ORP mierzy napięcie powstające na elektrodzie względem elektrody referencyjnej w kontakcie z badaną cieczą.
Budowa i działanie sensora ORP
Typowy sensor ORP składa się z dwóch elektrod: elektrody pomiarowej i elektrody referencyjnej. Elektroda pomiarowa, zwykle wykonana z platyny lub złota, reaguje na chemiczne właściwości roztworu. Elektroda referencyjna utrzymuje stały potencjał. Różnica potencjałów między nimi jest mierzona i przekładana na wartość ORP. Sensor generuje sygnał analogowy, który może być przetwarzany przez systemy pomiarowe lub sterowniki PLC.
Zastosowania sensorów ORP
Sensory ORP są szeroko stosowane w różnych dziedzinach, takich jak:
- Kontrola jakości wody w basenach i oczyszczalniach ścieków – monitorowanie poziomu chloru i innych środków dezynfekujących.
- Procesy przemysłowe – np. kontrola procesów utleniania w chemii czy farmacji.
- Akwakultura – kontrola parametrów wody dla hodowli ryb.
- Rolnictwo – monitorowanie warunków środowiskowych w hydroponice.
Integracja z systemami elektronicznymi i automatyzacją
Sygnał z sensora ORP, zwykle w zakresie od -1000 do +1000 mV, jest podłączany do modułów wejściowych sterowników PLC lub systemów SCADA. W ten sposób można na bieżąco kontrolować i regulować procesy chemiczne, np. dozowanie środków utleniających lub redukujących. W automatyce ważne jest kalibrowanie sensora oraz jego regularna konserwacja, aby zapewnić dokładność pomiarów.
Kalibracja i konserwacja
Kalibracja sensora ORP odbywa się z wykorzystaniem standardowych roztworów wzorcowych o znanym potencjale. Regularne czyszczenie elektrod zapobiega osadzaniu się zanieczyszczeń, które mogą fałszować pomiary. W praktyce utrzymanie sensora w dobrym stanie technicznym jest kluczowe dla niezawodności całego systemu monitoringu.

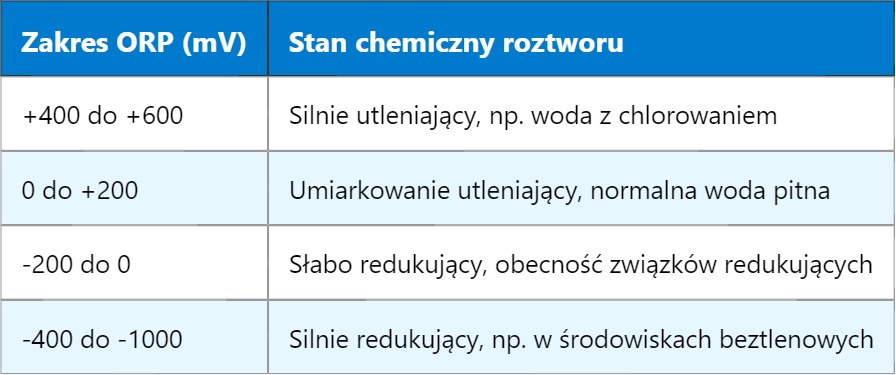

Przykładowe wartości i interpretacja pomiarów ORP
| Zakres ORP (mV) | Stan chemiczny roztworu |
|---|---|
| +400 do +600 | Silnie utleniający, np. woda z chlorowaniem |
| 0 do +200 | Umiarkowanie utleniający, normalna woda pitna |
| -200 do 0 | Słabo redukujący, obecność związków redukujących |
| -400 do -1000 | Silnie redukujący, np. w środowiskach beztlenowych |
Zrozumienie i poprawna interpretacja wartości ORP pozwala na precyzyjną kontrolę procesów chemicznych i biologicznych. Kiedy rozmawiam o tych czujnikach, zawsze podkreślam, że ich rola w automatyce jest nie do przecenienia, zwłaszcza tam, gdzie liczy się dokładność i szybka reakcja systemu.
W kolejnych wpisach możemy przyjrzeć się bliżej innym typom czujników chemicznych, jak pH czy przewodność, które często współpracują z sensorami ORP, tworząc kompletny system monitorowania jakości cieczy.
