PT – Potential Transformer (Transformator potencjałowy)
Transformator potencjałowy, znany również jako PT, jest jednym z podstawowych elementów stosowanych w systemach elektroenergetycznych do precyzyjnego pomiaru napięcia sieciowego. Działa na zasadzie transformacji wysokiego napięcia do wartości bezpiecznych i możliwych do pomiaru przez przyrządy pomiarowe oraz urządzenia zabezpieczające. Kiedy tłumaczy się działanie transformatora potencjałowego, łatwo zauważyć, że pełni on kluczową rolę w ochronie i kontroli sieci energetycznych, a także w automatyce przemysłowej.
Budowa i zasada działania PT
Transformator potencjałowy składa się z dwóch uzwojeń: pierwotnego oraz wtórnego, nawiniętych na wspólnym rdzeniu magnetycznym. Uzwojenie pierwotne jest podłączone bezpośrednio do sieci wysokiego napięcia, natomiast uzwojenie wtórne dostarcza napięcie o niższej, ustalonej wartości proporcjonalnej do napięcia pierwotnego. Dzięki temu można dokładnie i bezpiecznie mierzyć parametry sieci bez narażenia urządzeń pomiarowych i operatorów na wysokie napięcie.

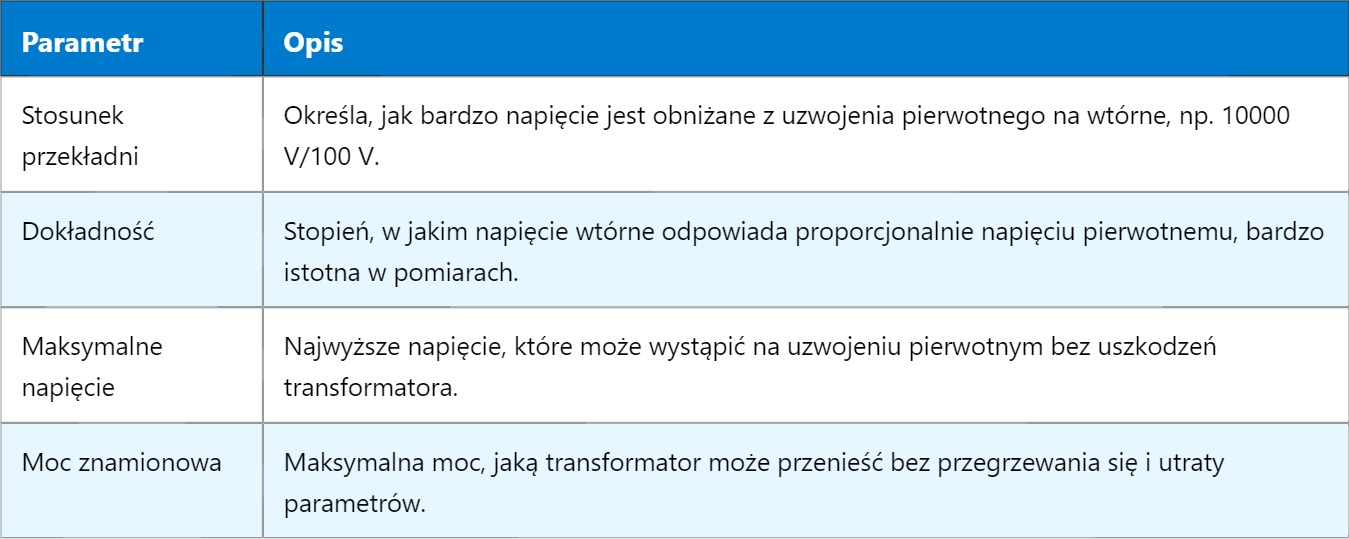

Główne parametry i cechy transformatora potencjałowego
| Parametr | Opis |
|---|---|
| Stosunek przekładni | Określa, jak bardzo napięcie jest obniżane z uzwojenia pierwotnego na wtórne, np. 10000 V/100 V. |
| Dokładność | Stopień, w jakim napięcie wtórne odpowiada proporcjonalnie napięciu pierwotnemu, bardzo istotna w pomiarach. |
| Maksymalne napięcie | Najwyższe napięcie, które może wystąpić na uzwojeniu pierwotnym bez uszkodzeń transformatora. |
| Moc znamionowa | Maksymalna moc, jaką transformator może przenieść bez przegrzewania się i utraty parametrów. |
Zastosowanie transformatorów potencjałowych
Transformator potencjałowy znajduje zastosowanie przede wszystkim w systemach pomiarowych oraz ochronnych sieci elektroenergetycznych. Dzięki niemu można precyzyjnie monitorować napięcie w różnych punktach sieci, co pozwala na wykrywanie anomalii, przeciążeń czy uszkodzeń. PT jest także niezbędny w układach automatyki, gdzie dostarcza sygnał napięciowy do sterowników, liczników energii oraz zabezpieczeń przeciwnapięciowych.
Rodzaje transformatorów potencjałowych
- PT olejowe – standardowe, zanurzone w oleju izolacyjnym dla lepszego chłodzenia i ochrony.
- PT suche – bezolejowe, stosowane tam, gdzie wymagana jest mniejsza masa i wyższe bezpieczeństwo przeciwpożarowe.
- PT specjalne – zaprojektowane dla określonych zastosowań, np. do pracy w środowiskach o podwyższonej wilgotności lub w instalacjach z nietypowymi napięciami.
Ważne aspekty eksploatacyjne i bezpieczeństwo
Kiedy projektujesz lub eksploatujesz instalacje z PT, należy zwrócić uwagę na odpowiednią izolację, montaż zgodny z normami oraz regularną kontrolę stanu technicznego. Uszkodzenie izolacji może prowadzić do poważnych awarii i zagrożeń dla operatorów. Ważne jest także, aby transformator potencjałowy był odpowiednio dobrany do wartości napięcia i mocy sieci, co zapewni stabilność pomiarów i bezpieczeństwo systemu.
Poznając szczegóły pracy transformatorów potencjałowych, łatwiej jest zrozumieć, dlaczego wczoraj omawialiśmy temat transformatorów prądowych i ich roli w pomiarach prądu. Już niedługo zajmiemy się zagadnieniami związanymi z zabezpieczeniami sieci oraz urządzeniami do automatyki przemysłowej, które wykorzystują właśnie sygnały pochodzące z takich transformatorów.
