RCD – Residual Current Device
RCD, czyli wyłącznik różnicowoprądowy (Residual Current Device), to jedno z kluczowych zabezpieczeń stosowanych w instalacjach elektrycznych, którego głównym zadaniem jest ochrona ludzi przed porażeniem prądem elektrycznym oraz zapobieganie pożarom spowodowanym przez prądy upływowe. Urządzenie to stale monitoruje przepływ prądu między przewodami fazowymi a neutralnym i reaguje natychmiast, gdy wykryje różnicę wskazującą na nieprawidłowy przepływ – na przykład przez ciało człowieka lub przez uszkodzoną izolację. Kiedy tłumaczę to osobom rozpoczynającym przygodę z instalacjami, często porównuję RCD do strażnika, który nieustannie czuwa i natychmiast reaguje, gdy coś idzie nie tak.
Zasada działania wyłącznika RCD
RCD działa na zasadzie porównywania prądu wpływającego do obwodu z prądem wypływającym. W normalnych warunkach oba te prądy są sobie równe. Gdy jednak pojawi się prąd upływowy – np. poprzez kontakt osoby z uszkodzonym urządzeniem – różnica ta zostaje natychmiast wykryta. Jeśli przekroczy ustalony próg (najczęściej 30 mA w instalacjach domowych), urządzenie rozłącza obwód w ułamku sekundy, przerywając niebezpieczny przepływ prądu.
Budowa i elementy składowe
- Transformator różnicowy – rdzeń magnetyczny z uzwojeniami dla przewodów fazowych i neutralnego, wykrywający różnicę prądów.
- Mechanizm wyzwalający – elektromagnes aktywujący rozłączenie obwodu.
- Przycisk testowy – umożliwia symulację prądu upływowego w celu sprawdzenia poprawności działania RCD.

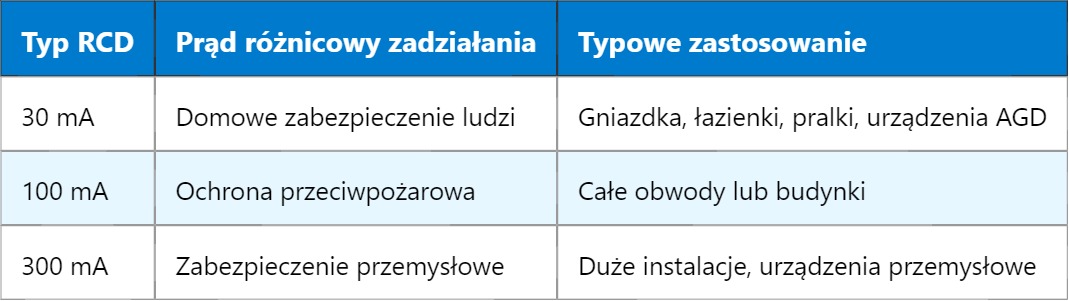

Typowe wartości i zastosowanie
| Typ RCD | Prąd różnicowy zadziałania | Typowe zastosowanie |
|---|---|---|
| 30 mA | Domowe zabezpieczenie ludzi | Gniazdka, łazienki, pralki, urządzenia AGD |
| 100 mA | Ochrona przeciwpożarowa | Całe obwody lub budynki |
| 300 mA | Zabezpieczenie przemysłowe | Duże instalacje, urządzenia przemysłowe |
Rodzaje wyłączników RCD
- Typ AC – reaguje tylko na prądy różnicowe sinusoidalne AC. Stosowany w podstawowych instalacjach.
- Typ A – wykrywa prądy różnicowe AC i pulsujące DC. Zalecany przy zasilaniu urządzeń elektronicznych, jak zasilacze impulsowe.
- Typ B – wykrywa również prądy różnicowe o charakterze czysto stałym. Niezbędny w systemach fotowoltaicznych i napędach z falownikami.
Zalety stosowania RCD
Najważniejszą zaletą jest bezpośrednia ochrona życia – RCD jest w stanie zapobiec śmiertelnemu porażeniu prądem elektrycznym nawet przy dotyku przewodu pod napięciem. Dodatkowo, urządzenie to chroni instalację przed skutkami zwarć doziemnych i przeciwdziała pożarom, które mogłyby powstać na skutek długotrwałych prądów upływowych. Można je także stosować jako dodatkową warstwę zabezpieczenia, wspierającą działanie wyłączników nadprądowych i zwarciowych.
Problemy i błędy montażowe
W praktyce często spotyka się błędnie podłączone przewody neutralne z różnych obwodów, co skutkuje fałszywym wyzwalaniem RCD. Innym problemem są nieszczelności izolacji urządzeń o dużej pojemności, które powodują niewielkie prądy upływowe. W takich przypadkach stosuje się RCD o większym prądzie zadziałania lub selektywne wyłączniki różnicowoprądowe (S-type).
Warto pamiętać o regularnym testowaniu RCD przyciskiem „T”, co pozwala upewnić się, że mechanizm wyzwalający działa poprawnie. W domowych instalacjach zaleca się przeprowadzanie testu co najmniej raz na miesiąc.
Zrozumienie działania RCD daje solidną podstawę do dalszego poznawania urządzeń ochronnych w instalacjach elektrycznych. W poprzednim wpisie omawialiśmy działanie wyłączników nadprądowych MCB, a już wkrótce przyjrzymy się RCBO – urządzeniu, które łączy w sobie funkcję MCB i RCD, pozwalając na oszczędność miejsca i zwiększoną funkcjonalność zabezpieczeń.
