VGA – Video Graphics Array
VGA, czyli Video Graphics Array, to standard wyświetlania obrazu, który przez wiele lat był podstawą w technologii komputerowej i wideo. W dzisiejszym artykule wyjaśnię, czym dokładnie jest VGA, jakie parametry techniczne określają ten standard oraz dlaczego mimo upływu czasu nadal ma znaczenie w świecie elektroniki i komputerów. Przedstawimy również, jak działa sygnał VGA oraz jak łączy się z innymi technologiami wyświetlania obrazu.
Co to jest VGA?
VGA został wprowadzony przez firmę IBM w 1987 roku jako następca wcześniejszych standardów graficznych. Określa on zarówno sposób przesyłania sygnału wideo, jak i rozdzielczość i głębię kolorów wyświetlanych na monitorze. Standard VGA początkowo oferował rozdzielczość 640×480 pikseli przy 16 kolorach lub 320×200 pikseli przy 256 kolorach. Choć dziś wydaje się to skromne, w tamtych czasach był to przełom w jakości obrazu.
Parametry techniczne sygnału VGA
Sygnał VGA to analogowy sygnał wideo, który przesyłany jest za pomocą pięciopinowego kabla: trzy linie przesyłają sygnały kolorów podstawowych – czerwony (R), zielony (G) i niebieski (B), a dwie pozostałe to sygnały synchronizacji poziomej (HSync) i pionowej (VSync). Ten sposób transmisji umożliwia wyświetlanie obrazu o dużej jakości, jednak wymaga precyzyjnej synchronizacji i dostosowania monitora do sygnału.

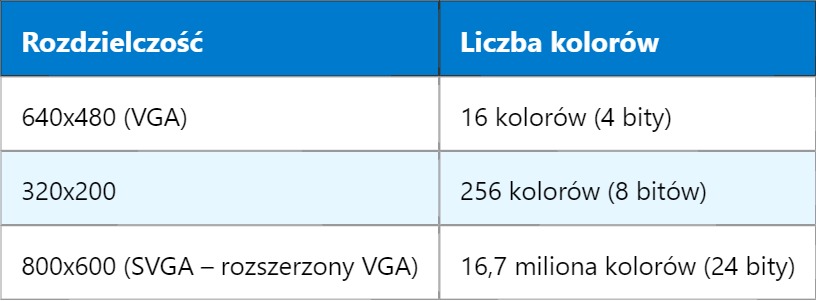

Rozdzielczości i głębia kolorów
| Rozdzielczość | Liczba kolorów |
|---|---|
| 640×480 (VGA) | 16 kolorów (4 bity) |
| 320×200 | 256 kolorów (8 bitów) |
| 800×600 (SVGA – rozszerzony VGA) | 16,7 miliona kolorów (24 bity) |
Warto zauważyć, że rozwój standardu VGA doprowadził do powstania kolejnych jego wariantów, takich jak SVGA czy XGA, które oferowały wyższe rozdzielczości i głębię kolorów. Mimo to, sam sygnał VGA pozostaje w wielu miejscach jako podstawowy sposób transmisji analogowego obrazu.
Jak działa sygnał VGA?
Sygnał VGA składa się z trzech podstawowych składowych barw – czerwonej, zielonej i niebieskiej. Każda z nich ma zmienną amplitudę napięcia, co pozwala na odtworzenie różnych odcieni i barw poprzez ich mieszanie. Sygnalizacja synchronizacji (HSync i VSync) pozwala na zsynchronizowanie odświeżania obrazu w poziomie i pionie. Bez prawidłowej synchronizacji obraz byłby niestabilny, z migotaniem lub przesunięciem.
Wady i zalety VGA
- Zalety: Prosty i uniwersalny standard, kompatybilny z wieloma monitorami i urządzeniami, analogowa transmisja zapewniająca płynne przejścia kolorów.
- Wady: Ograniczona rozdzielczość i jakość obrazu w porównaniu do nowszych standardów cyfrowych, podatność na zakłócenia sygnału na długich kablach.
Współczesne zastosowania VGA
Choć dzisiaj dominują technologie cyfrowe, takie jak HDMI czy DisplayPort, VGA wciąż jest wykorzystywany w wielu zastosowaniach przemysłowych, starszych komputerach oraz systemach projektorów i monitorów, gdzie kompatybilność z klasycznym sprzętem jest kluczowa. Co ciekawe, w systemach embedded oraz w niektórych rozwiązaniach FPGA VGA jest nadal popularny ze względu na prostotę implementacji sygnału analogowego.
Zrozumienie sygnału VGA pozwala lepiej pojąć ewolucję standardów wideo i ich zastosowanie w nowoczesnych urządzeniach. Jutro możemy przyjrzeć się bliżej technologiom cyfrowym, takim jak DVI czy HDMI, które wprowadziły większą jakość i funkcjonalność do przesyłu obrazu.
