3D IC – Trójwymiarowy układ scalony
3D IC, czyli trójwymiarowy układ scalony, to technologia, w której wiele warstw układów elektronicznych jest umieszczonych jedna nad drugą i połączonych pionowo. W odróżnieniu od tradycyjnych, płaskich (2D) układów scalonych, gdzie komponenty są rozmieszczone tylko w jednej płaszczyźnie, tutaj mamy do czynienia z ułożeniem struktur w trzech wymiarach. Dzisiaj wytłumaczę ci, dlaczego ten typ układów zyskuje na znaczeniu i gdzie znajduje zastosowanie.
Budowa i struktura 3D IC
Podstawową cechą 3D IC jest to, że składa się z wielu chipów (zwanych też warstwami krzemowymi) spiętrzonych na sobie i połączonych za pomocą tzw. TSV (Through-Silicon Vias), czyli przelotowych połączeń przez krzem. Takie połączenia pozwalają na bezpośrednią komunikację między warstwami bez potrzeby korzystania z długich linii sygnałowych, co redukuje opóźnienia i straty energii.
Zalety układów 3D IC
- Redukcja opóźnień sygnału dzięki krótszym ścieżkom komunikacyjnym.
- Zmniejszenie powierzchni płytki drukowanej – układy są „piętrowane”.
- Lepsza wydajność energetyczna – mniej strat związanych z przesyłem danych.
- Możliwość integracji różnych technologii – np. procesora i pamięci w jednym pakiecie.
Wady i wyzwania technologii 3D IC
- Trudności w odprowadzaniu ciepła – warstwy centralne szybciej się nagrzewają.
- Skalowanie i produkcja – proces układania warstw wymaga dużej precyzji.
- Testowanie i serwisowanie – trudniejszy dostęp do poszczególnych warstw.
Zastosowania 3D IC
Układy 3D IC znajdują zastosowanie wszędzie tam, gdzie potrzebna jest wysoka wydajność przy ograniczonej przestrzeni. Najczęściej spotyka się je w:
- smartfonach i urządzeniach mobilnych – np. pamięci typu 3D NAND, gdzie tysiące komórek pamięci są spiętrzone pionowo,
- procesorach graficznych (GPU) i układach FPGA – gdzie liczy się szybkość i gęstość komponentów,
- systemach serwerowych i data center – gdzie istotna jest maksymalna wydajność przy minimalnym zużyciu energii.

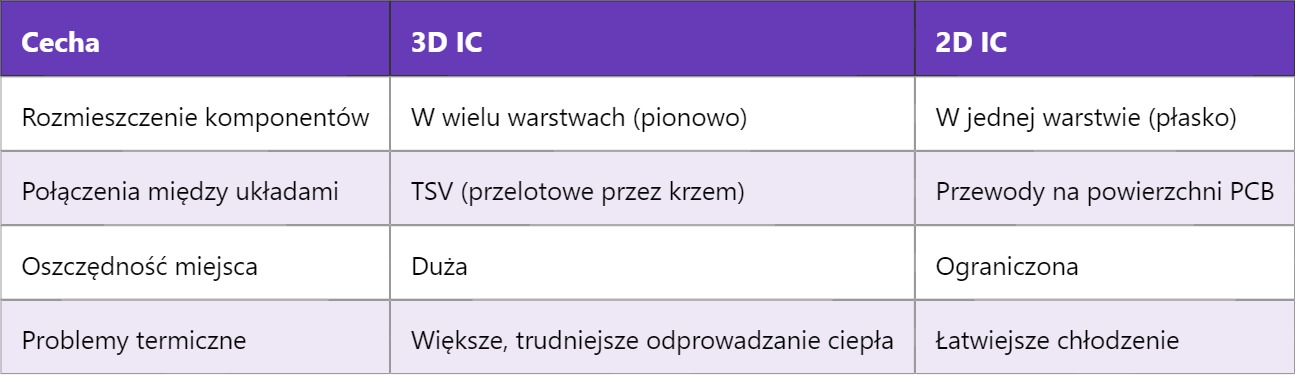

Różnice między 3D IC a tradycyjnymi rozwiązaniami
| Cecha | 3D IC | 2D IC |
|---|---|---|
| Rozmieszczenie komponentów | W wielu warstwach (pionowo) | W jednej warstwie (płasko) |
| Połączenia między układami | TSV (przelotowe przez krzem) | Przewody na powierzchni PCB |
| Oszczędność miejsca | Duża | Ograniczona |
| Problemy termiczne | Większe, trudniejsze odprowadzanie ciepła | Łatwiejsze chłodzenie |
Znaczenie dla przyszłości elektroniki
W miarę jak miniaturyzacja komponentów zbliża się do fizycznych granic technologii 2D, rozwój 3D IC staje się nieunikniony. Integracja większej liczby funkcji w jednym pakiecie pozwala na tworzenie mniejszych, wydajniejszych i inteligentniejszych urządzeń. To podejście wpisuje się też w rozwój edge computingu i sztucznej inteligencji, gdzie szybki dostęp do danych i niski pobór energii mają kluczowe znaczenie.
Technologie pokrewne, jak HBM (High Bandwidth Memory), które również opierają się na układach wielowarstwowych, stają się już standardem w nowoczesnych kartach graficznych. Wczoraj opisywaliśmy, jak działa TSV, czyli technika niezbędna w 3D IC, a jutro zajmiemy się bliżej tematem packagingu typu SiP (System-in-Package), który często łączy wiele 3D układów w jednej strukturze.
