BAW Filter – Bulk Acoustic Wave Filter

BAW Filter – Bulk Acoustic Wave Filter

Filtr BAW, czyli Bulk Acoustic Wave Filter, to zaawansowane urządzenie wykorzystywane w technice RF i mikrofali do selektywnej filtracji sygnałów o bardzo wysokich częstotliwościach. Dziś postaram się wyjaśnić, jak działa ten rodzaj filtra, jakie ma zalety oraz gdzie dokładnie jest stosowany, abyś mógł lepiej zrozumieć jego rolę w nowoczesnych systemach komunikacyjnych, takich jak telefony komórkowe, stacje bazowe czy urządzenia IoT.

Co to jest filtr BAW?

Filtr BAW bazuje na zjawisku akustycznych fal objętościowych (bulk acoustic waves), które rozchodzą się wewnątrz materiału piezoelektrycznego. W praktyce oznacza to, że sygnał elektryczny zostaje przetworzony na falę mechaniczną w materiale, a następnie z powrotem na sygnał elektryczny, przy czym częstotliwość i pasmo przepustowe są ściśle kontrolowane przez właściwości materiału i konstrukcję filtra.

Zasada działania

W filtrze BAW, elektrody znajdują się po obu stronach cienkiej warstwy piezoelektrycznej, takiej jak aluminium nitrid (AlN) czy cynk tlenek (ZnO). Gdy sygnał elektryczny przechodzi przez elektrody, wywołuje drgania mechaniczne w materiale piezoelektrycznym – fale akustyczne rozchodzące się w objętości. Te fale ulegają odbiciu i interferencji, co powoduje powstanie rezonansów dla określonych częstotliwości. Filtr dopuszcza sygnały w wąskim zakresie częstotliwości, tłumiąc pozostałe.

Zastosowanie filtrów BAW

• Telefony komórkowe i smartfony – filtrowanie sygnałów RF, szczególnie w paśmie LTE i 5G
• Stacje bazowe sieci komórkowych – separacja kanałów i eliminacja zakłóceń
• Systemy radarowe i komunikacja satelitarna
• Urządzenia IoT i systemy bezprzewodowe o wysokiej częstotliwości

Warto podkreślić, że filtr BAW jest konkurencją dla innego typu filtrów akustycznych – SAW (Surface Acoustic Wave). Oba typy wykorzystują fale akustyczne, ale SAW działa na falach powierzchniowych, a BAW na objętościowych. Dzięki temu BAW ma przewagę w wyższych częstotliwościach i lepszej selektywności, co jest kluczowe w nowoczesnych systemach 5G.

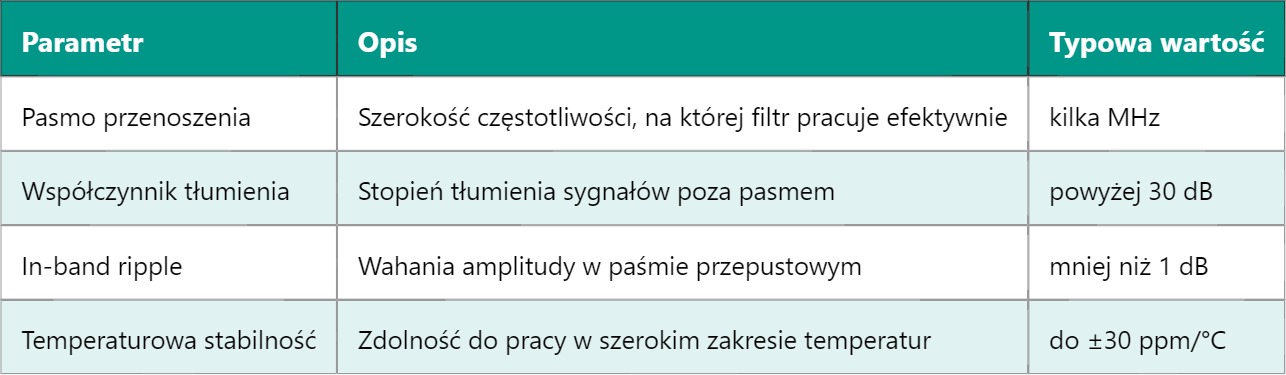

Właściwości i parametry filtrów BAW

Znaczenie w systemach RF

Filtry BAW są kluczowe w nowoczesnych systemach RF, ponieważ umożliwiają selektywne przepuszczanie sygnałów o bardzo wąskim paśmie, eliminując zakłócenia i szumy z sąsiednich kanałów. W telefonach komórkowych, gdzie wiele pasm częstotliwości musi być obsługiwanych jednocześnie, filtry BAW pozwalają na precyzyjne filtrowanie, co poprawia jakość połączeń oraz wydajność transmisji danych.

Podobnie jak inne elementy toru RF, filtry BAW muszą charakteryzować się wysoką jakością wykonania i niezawodnością. W praktyce produkcja tych filtrów wymaga stosowania zaawansowanych technologii mikrofalowych oraz precyzyjnej kontroli parametrów materiałów piezoelektrycznych. To właśnie te właściwości pozwalają na osiąganie niskich strat sygnału oraz wysokiej selektywności.

Jeśli przypomnisz sobie omówione wcześniej filtry SAW, zauważysz, że oba typy filtrów często współpracują w tym samym urządzeniu – na przykład filtr BAW może być stosowany do wyższych częstotliwości, a SAW do niższych, co pozwala zoptymalizować całkowity tor sygnałowy. W kolejnych artykułach omówimy szczegółowo różnice i zastosowania obu technologii.

Warto również zauważyć, że rozwój technologii 5G i IoT wymaga coraz lepszych filtrów RF, które radzą sobie z bardzo wąskimi pasmami i wysokimi częstotliwościami. W tym kontekście filtry BAW stają się fundamentem nowoczesnych systemów bezprzewodowych, gdzie precyzja i niezawodność są na wagę złota.
