Złącze BNC, czyli Bayonet Neill-Concelman Connector, to jedno z najpopularniejszych złączy stosowanych w technice elektronicznej i telekomunikacyjnej, szczególnie tam, gdzie wymagane jest szybkie i pewne połączenie sygnałów wysokiej częstotliwości. Dziś opowiem Ci dokładnie, czym jest to złącze, jak działa, gdzie jest wykorzystywane i dlaczego jego konstrukcja bayonetowa sprawia, że jest tak chętnie stosowane w systemach RF, video i pomiarowych.

Budowa i zasada działania złącza BNC

Złącze BNC składa się z centralnego styku, który przenosi sygnał, oraz metalowej obudowy pełniącej funkcję masy i osłony ekranowanej. Charakterystyczną cechą jest mechanizm zatrzaskowy bayonetowy, dzięki któremu wtyczkę można szybko i pewnie zamocować do gniazda, wykonując obrót o około ¼ obrotu. Ten sposób mocowania zapewnia stabilne połączenie odporne na drgania i przypadkowe poluzowanie.

Zastosowanie i specyfikacje techniczne

Złącza BNC są szeroko wykorzystywane w systemach transmisji sygnałów RF o częstotliwościach do około 4 GHz, a w specjalnych wersjach nawet wyżej. Są standardem w instalacjach CCTV, systemach pomiarowych, sprzęcie audio-video oraz łączach sieciowych 10BASE2 (sieci Ethernet na cienkim kablu koncentrycznym). Ich konstrukcja pozwala na utrzymanie impedancji 50 Ω lub 75 Ω, co jest kluczowe dla minimalizacji strat i odbić sygnału.

Złącza BNC 50 Ω i 75 Ω

Istnieją dwie główne wersje impedancyjne złączy BNC: 50 Ω, stosowane głównie w telekomunikacji i sprzęcie RF, oraz 75 Ω, popularne w transmisji video i telewizji kablowej. Różnice między nimi dotyczą konstrukcji izolatora oraz geometrii pinów, co wpływa na dopasowanie impedancji i tłumienie sygnału. Użycie niewłaściwego typu złącza może prowadzić do powstawania odbić sygnału, co w systemach wysokiej częstotliwości skutkuje degradacją jakości transmisji.

Montaż i obsługa złączy BNC

Montaż złączy BNC jest stosunkowo prosty i szybki. Wtyczka zakłada się na końcówkę kabla koncentrycznego, następnie mocuje mechanizm zatrzaskowy, który blokuje połączenie. W przypadku instalacji pomiarowych czy serwisowych, gdzie częsta wymiana kabli jest normą, ten sposób połączenia pozwala na wygodną i bezpieczną obsługę. Jednocześnie, konstrukcja złącza zapobiega przypadkowemu rozłączeniu podczas pracy urządzenia.

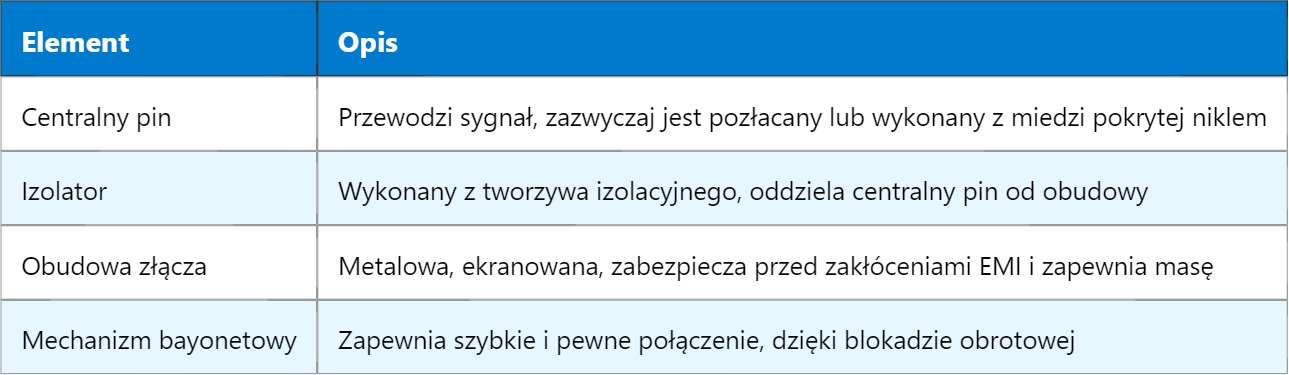

Właściwości elektryczne i mechaniczne

Złącze BNC a inne typy złączy

Porównując BNC z innymi popularnymi złączami, jak SMA czy F-type, warto zwrócić uwagę na łatwość montażu i pewność połączenia. BNC jest mniej precyzyjne niż SMA, ale za to dużo prostsze i szybsze do użycia w aplikacjach wymagających częstych zmian połączeń. W systemach wideo często stosuje się złącza typu F, ale w zastosowaniach pomiarowych czy radiowych BNC pozostaje standardem. Ponadto, złącza typu TNC są technicznie zbliżone do BNC, jednak mają gwint zamiast zatrzasku, co wpływa na ich zastosowania w warunkach o większych drganiach.

Znaczenie w systemach elektronicznych

W systemach transmisji sygnałów wysokiej częstotliwości stabilność połączenia ma ogromne znaczenie. Przerywane lub niestabilne połączenia mogą powodować odbicia sygnału, co skutkuje zakłóceniami i utratą jakości transmisji. Dzięki temu, że złącza BNC mają mechanizm zatrzaskowy, zapewniają stałe połączenie z niską rezystancją kontaktową. Warto też zwrócić uwagę, że złącza te są stosowane w generatorach sygnałowych, oscyloskopach oraz innych przyrządach pomiarowych, gdzie precyzja i niezawodność połączenia mają kluczowe znaczenie.

Znając budowę i zastosowanie złączy BNC, łatwiej zrozumieć, dlaczego są tak szeroko używane w telekomunikacji i elektronice. Gdy niedawno omawialiśmy standardy kabli koncentrycznych, było jasne, że dobór odpowiedniego złącza jest niezbędny dla poprawnego działania całego systemu transmisyjnego. Jutro możemy przyjrzeć się bliżej innym popularnym typom złączy, takim jak SMA czy F-type, i porównać ich właściwości oraz zastosowania w różnych gałęziach techniki.
