CMOS – Complementary Metal Oxide Semiconductor
CMOS, czyli Complementary Metal Oxide Semiconductor, to technologia półprzewodnikowa szeroko stosowana w produkcji układów scalonych, zwłaszcza mikroprocesorów, pamięci oraz sensorów obrazowych. Dziś chciałbym wyjaśnić, czym dokładnie jest CMOS, jak działa, oraz dlaczego jest tak ważny w nowoczesnej elektronice. Przy okazji zobaczymy, jakie zalety i ograniczenia ma ta technologia, a także jak wypada na tle innych rozwiązań, takich jak TTL czy BiCMOS.
Podstawy działania CMOS
Technologia CMOS bazuje na komplementarnych parach tranzystorów typu MOSFET – nMOS i pMOS. W praktyce oznacza to, że każdy tranzystor nMOS jest uzupełniany tranzystorem pMOS, dzięki czemu w stanie spoczynku praktycznie nie ma przepływu prądu. To jedno z kluczowych rozwiązań pozwalających na bardzo niskie zużycie energii przez układy CMOS, zwłaszcza w porównaniu z technologią TTL, gdzie tranzystory są zawsze częściowo przewodzące.

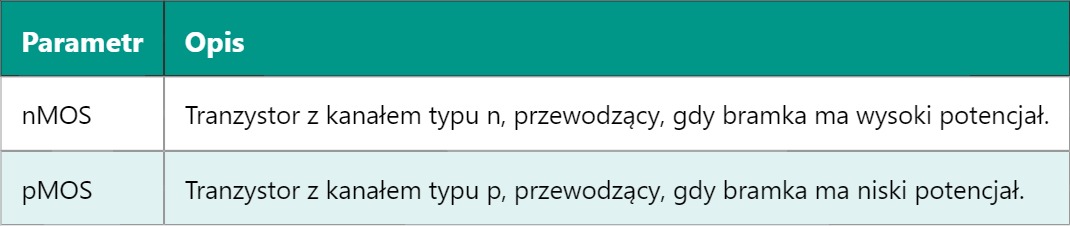

Struktura tranzystora CMOS
W układzie CMOS oba typy tranzystorów są połączone w taki sposób, że gdy jeden przewodzi, drugi jest wyłączony. Dzięki temu zużycie energii jest minimalne, co jest ogromną zaletą w urządzeniach przenośnych i bateriowych.
Zalety technologii CMOS
- Niskie zużycie energii – ponieważ prąd płynie tylko podczas przełączania tranzystorów, a nie w stanie stabilnym.
- Duża gęstość upakowania elementów – co pozwala na tworzenie bardzo skomplikowanych układów scalonych.
- Wysoka odporność na zakłócenia i hałas elektryczny.
- Możliwość łatwego integrowania z układami analogowymi.
- Kompatybilność z nowoczesnymi technikami litograficznymi, co umożliwia produkcję chipów o bardzo małych wymiarach (nanometrowych).
Wady i ograniczenia CMOS
Mimo wielu zalet, CMOS ma także pewne ograniczenia. Na przykład, przy bardzo wysokich częstotliwościach przełączania pojawiają się straty mocy dynamicznej, a także wycieki prądu, zwłaszcza w bardzo małych strukturach. Ponadto układy CMOS są bardziej podatne na uszkodzenia statyczne wyładowania elektrostatycznego (ESD), co wymaga specjalnych zabezpieczeń podczas produkcji i montażu.
Zastosowania technologii CMOS
Technologia CMOS jest podstawą współczesnej mikroelektroniki i znajduje zastosowanie w wielu dziedzinach:
- Mikroprocesory i mikrosterowniki – większość współczesnych procesorów komputerowych i smartfonów jest produkowana w technologii CMOS.
- Pamięci RAM i Flash – zarówno pamięci operacyjne, jak i trwałe wykorzystują układy CMOS dla oszczędności energii i wysokiej gęstości zapisu.
- Sensorów obrazu – matryce CMOS stosowane w aparatach cyfrowych i kamerach mają przewagę nad starszymi technologiami CCD pod względem szybkości i zużycia energii.
- Układów analogowych i mixed-signal – np. przetworników ADC i DAC, które często są integrowane w jednym chipie.
Porównanie CMOS z innymi technologiami
W porównaniu z technologią TTL (Transistor-Transistor Logic), CMOS oferuje zdecydowanie niższe zużycie energii i większą gęstość upakowania elementów. Z kolei BiCMOS łączy zalety obu – szybką pracę tranzystorów bipolarnych i niskie zużycie CMOS, ale jest bardziej skomplikowany i kosztowny w produkcji. W dzisiejszych czasach to właśnie CMOS dominuje na rynku układów scalonych ze względu na optymalny balans pomiędzy wydajnością, zużyciem energii i kosztem produkcji.
Znaczenie CMOS w nowoczesnej elektronice
Znając działanie CMOS, łatwiej zrozumieć wiele urządzeń, z którymi masz do czynienia codziennie. Procesory w Twoim telefonie, pamięć w komputerze, a nawet czujniki obrazu w aparacie – wszystko to opiera się na technologii CMOS. Jutro możemy zagłębić się w tematy takie jak TTL lub BiCMOS, aby zobaczyć, jak różne technologie wpływają na projektowanie układów i ich zastosowania w różnych dziedzinach elektroniki.
