DIP switch, czyli przełącznik w obudowie Dual Inline Package, to zestaw miniaturowych przełączników montowanych bezpośrednio na płytce drukowanej, zwykle w rzędzie w jednej linii. Służą one do ustawień konfiguracyjnych urządzeń elektronicznych – takich jak płyty główne, kontrolery przemysłowe, moduły komunikacyjne czy systemy alarmowe. Dziś wyjaśnię, jak działa DIP switch, jak się go używa oraz dlaczego, mimo upływu lat i rozwoju nowoczesnych metod sterowania, wciąż znajduje zastosowanie w elektronice użytkowej i przemysłowej.

Budowa i działanie DIP switcha

Typowy DIP switch składa się z kilku pojedynczych mikroprzełączników (ang. toggle switches) zamkniętych w jednej obudowie w układzie podwójnej linii (dual in-line). Każdy przełącznik może być ustawiony w pozycji ON lub OFF, co odpowiada logicznej wartości 1 lub 0. Dzięki temu możliwe jest ręczne wprowadzanie konfiguracji binarnej – na przykład wybór adresu urządzenia w sieci komunikacyjnej, trybu pracy lub aktywacja konkretnej funkcji w układzie cyfrowym.

Typowe zastosowania DIP switchy

Jednym z najbardziej klasycznych przykładów użycia DIP switcha jest konfiguracja adresów w systemach magistrali takich jak I²C, RS-485 czy Modbus. Pozwala to przypisać unikalny identyfikator każdemu urządzeniu w sieci bez potrzeby zmiany oprogramowania. DIP switche spotkamy również w programatorach mikrokontrolerów, gdzie pozwalają na wybór napięcia programowania, trybu ISP czy konkretnego mikroukładu docelowego.

W systemach automatyki przemysłowej DIP switch pozwala ustawić tryby komunikacji, prędkość transmisji UART lub logikę wyjść przekaźnikowych. W sprzęcie audio, np. w interfejsach MIDI lub mikserach, przełącznik tego typu może służyć do konfiguracji kanałów, filtrów czy czułości wejściowej.

Zalety i ograniczenia

Jedną z największych zalet DIP switchy jest ich prostota – konfiguracja odbywa się bez potrzeby połączenia z komputerem, programowania czy instalacji dodatkowego oprogramowania. Dodatkowo są odporne na zakłócenia elektromagnetyczne i nie wymagają zasilania do działania. To czyni je idealnym wyborem w systemach, gdzie niezawodność i odporność na warunki środowiskowe mają kluczowe znaczenie.

Z drugiej strony, DIP switche mają ograniczoną żywotność mechaniczną, a ich obsługa może być niewygodna w trudno dostępnych miejscach. Trudno też zmieniać konfigurację dynamicznie – w tym celu wykorzystuje się inne technologie, jak np. mikrokontrolery z interfejsem GUI lub zdalną komunikację przez sieć. W przypadku nowoczesnych systemów IoT coraz częściej zamiast DIP switchy stosuje się oprogramowanie konfiguracyjne lub komunikację Bluetooth Low Energy, ale tam gdzie wymagana jest bezawaryjność bez zależności od softu, stare dobre DIP-y nadal mają swoje miejsce.

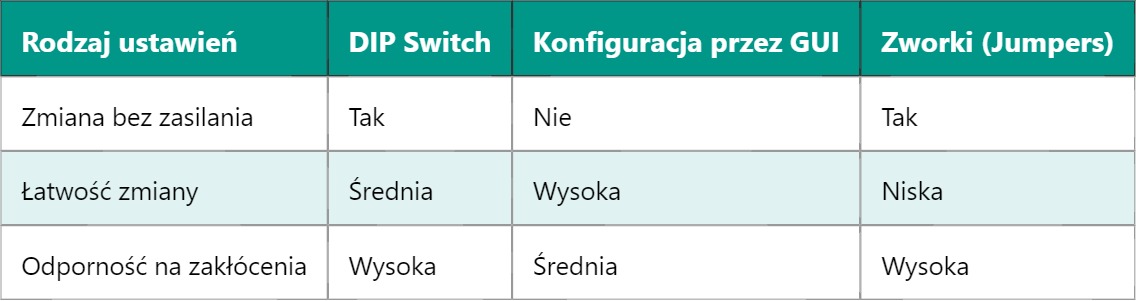

Porównanie z innymi technologiami

Rodzaje DIP switchy

Dostępne są różne typy DIP switchy: slide (z przesuwanymi stykami), rotary (obrotowe, przypominające pokrętła) oraz piano (gdzie przełączniki przypominają klawisze fortepianu). Każdy z nich różni się mechanizmem działania, wysokością elementu i komfortem użytkowania. Dla systemów kompaktowych, gdzie miejsce na PCB jest ograniczone, często stosuje się wersje niskoprofilowe, natomiast w sprzęcie serwisowym – modele łatwo dostępne dla technika.

Warto też wspomnieć, że w urządzeniach takich jak sterowniki PLC, konwertery interfejsów czy kontrolery LED DIP switch współpracuje bezpośrednio z układami logicznymi TTL i CMOS, które interpretują ustawione stany jako sygnały wejściowe. Dzięki temu nie ma potrzeby dodatkowego programowania – odpowiedni zestaw poziomów logicznych od razu zmienia zachowanie urządzenia.

W praktyce spotkasz DIP switche także w systemach retro, np. starych komputerach PC, gdzie konfigurowały porty COM i IRQ. Dziś częściej stosuje się układy EEPROM do przechowywania konfiguracji, ale w aplikacjach, gdzie liczy się trwałość ustawienia i prostota – jak w sterownikach HVAC – DIP switch nadal ma swoje zastosowanie. Jutro przyjrzymy się bliżej EEPROM-owi jako rozwiązaniu programowalnemu i porównamy jego zastosowania względem mechanicznego przełącznika DIP.
