DRAM – Dynamiczna Pamięć z Bezpośrednim Dostępem

DRAM – Dynamiczna Pamięć z Bezpośrednim Dostępem

DRAM, czyli Dynamiczna Pamięć z Bezpośrednim Dostępem (ang. Dynamic Random Access Memory), to jeden z najczęściej wykorzystywanych typów pamięci operacyjnej w systemach komputerowych, mikrokontrolerach oraz układach wbudowanych. Jej kluczową cechą jest to, że przechowuje dane w kondensatorach, które muszą być regularnie odświeżane, aby nie utracić zapisanej informacji. Dziś dokładnie wyjaśnię, jak działa DRAM, dlaczego jest tak powszechnie stosowana i czym różni się od innych typów pamięci RAM.

Jak działa DRAM?

Podstawową jednostką przechowywania informacji w DRAM jest komórka pamięci składająca się z tranzystora i kondensatora. Każdy bit informacji to napięcie przechowywane w kondensatorze – obecność ładunku oznacza „1”, jego brak – „0”. Kondensatory niestety naturalnie tracą ładunek, dlatego DRAM musi cyklicznie odświeżać zawartość komórek, zwykle co kilka milisekund. Właśnie dlatego określa się ją jako „dynamiczną” pamięć – w przeciwieństwie do SRAM (Static RAM), która nie wymaga odświeżania.

Struktura i organizacja DRAM

Pamięć DRAM organizowana jest w postaci macierzy – wierszy i kolumn. Odczyt danych polega na aktywacji odpowiedniego wiersza i kolumny, po czym sygnał jest wzmacniany przez tzw. sense amplifiers. Odczyt jest destruktywny – oznacza to, że każdorazowe odczytanie zawartości komórki powoduje jej rozładowanie, dlatego potrzebne jest natychmiastowe jej ponowne zapisanie. To cecha charakterystyczna, która odróżnia DRAM od innych pamięci, np. flash.

Rodzaje pamięci DRAM

• SDRAM (Synchronous DRAM) – zsynchronizowana z zegarem systemowym, co pozwala na wyższe częstotliwości pracy. Wykorzystywana w komputerach osobistych i serwerach.
• DDR (Double Data Rate) – pozwala przesyłać dane przy narastającym i opadającym zboczu sygnału zegarowego. Obecnie dostępne są wersje DDR, DDR2, DDR3, DDR4 i DDR5.
• LPDDR (Low Power DDR) – zoptymalizowana pod kątem zużycia energii, stosowana głównie w urządzeniach mobilnych.
• EDO DRAM (Extended Data Out DRAM) – starszy typ używany w latach 90., obecnie niemal całkowicie wyparty przez nowsze rozwiązania.

Zastosowania DRAM

DRAM znajduje zastosowanie wszędzie tam, gdzie potrzebna jest szybka, tymczasowa pamięć operacyjna – od komputerów stacjonarnych, przez laptopy, smartfony, aż po zaawansowane systemy wbudowane i routery sieciowe. W mikrokontrolerach o większych wymaganiach pamięciowych stosuje się zewnętrzne moduły DRAM, łączone przez magistrale takie jak SDRAM interface lub LPDDR interface. Pamięci te są niezbędne także w układach FPGA, gdzie służą jako bufor danych, np. przy przetwarzaniu sygnałów wideo lub obliczeniach macierzowych.

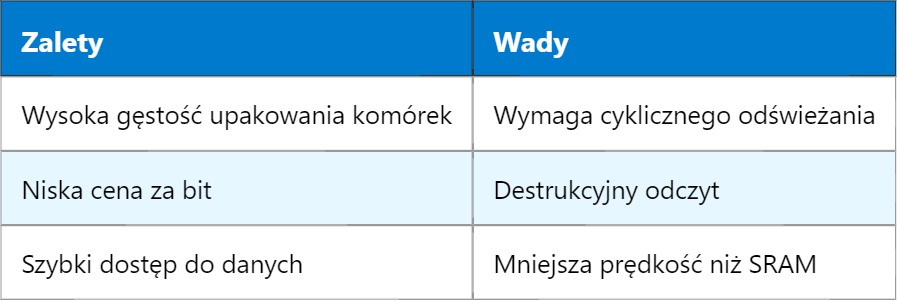

Zalety i wady DRAM

DRAM a inne typy pamięci

W porównaniu do SRAM, DRAM jest tańsza i bardziej pojemna, ale wolniejsza i mniej energooszczędna. Z kolei w porównaniu do pamięci flash (np. NAND), DRAM jest znacznie szybsza i stosowana tam, gdzie potrzebny jest szybki dostęp do danych bez trwałości przechowywania – dlatego nie znajdziesz jej np. w kartach pamięci czy dyskach SSD jako pamięć główną, choć może występować jako bufor cache. W technologiach takich jak DDR5, stosuje się już zaawansowane mechanizmy prefetch, ECC (Error Correction Code) oraz obniżone napięcia zasilania, co czyni DRAM jeszcze bardziej wydajną i niezawodną.

Warto dodać, że pamięć DRAM współpracuje ściśle z kontrolerami pamięci zintegrowanymi w procesorze lub chipsetach. Ich wydajność ma ogromny wpływ na szybkość działania całego systemu. W przypadku komputerów gamingowych czy stacji roboczych, szybkość pamięci DRAM, opóźnienia CAS (Column Address Strobe) oraz taktowanie są istotnymi parametrami przy wyborze komponentów.

Chociaż dziś skupiliśmy się na DRAM, już niedługo warto przyjrzeć się bliżej SRAM i jego zastosowaniom, szczególnie w kontekście pamięci podręcznych procesorów (cache), gdzie szybkość działania ma jeszcze większe znaczenie niż pojemność.
