DTR – Data Terminal Ready
DTR, czyli Data Terminal Ready, to sygnał sterujący używany w standardzie RS-232, który informuje urządzenie po drugiej stronie linii komunikacyjnej, że terminal danych (np. komputer lub mikrokontroler) jest gotowy do pracy i może nawiązać transmisję. To jedno z kluczowych oznaczeń w interfejsach szeregowych, szczególnie gdy mamy do czynienia z fizyczną transmisją danych pomiędzy urządzeniami w systemach embedded, automatyce przemysłowej czy starszych systemach komputerowych. Dziś przyjrzymy się dokładnie, jak działa sygnał DTR, kiedy jest potrzebny i jakie ma znaczenie w kontekście kompletnego protokołu RS-232.
Zastosowanie i funkcja DTR w komunikacji szeregowej
W klasycznym układzie komunikacyjnym opartym na RS-232, sygnał DTR jest jednym z linii sterujących, obok RTS (Request to Send), CTS (Clear to Send) czy DSR (Data Set Ready). Gdy terminal danych podnosi linię DTR do poziomu logicznego wysokiego (ang. asserted), informuje modem lub inne urządzenie DCE (Data Communication Equipment), że jest aktywny i gotowy do odbioru lub nadania danych. W przeciwnym wypadku, linia jest w stanie niskim, co oznacza brak gotowości do komunikacji.
Połączenie z DSR i CTS – współpraca linii sterujących
Sygnał DTR działa w parze z linią DSR, która jest odpowiedzią ze strony urządzenia DCE. Jeśli DCE odbiera sygnał DTR, odpowiada przez aktywację DSR, co oznacza, że komunikacja może się rozpocząć. To dwukierunkowa wymiana sygnałów gotowości. Równolegle, RTS i CTS służą do kontroli przepływu danych, zapewniając, że żadne dane nie zostaną utracone podczas transmisji – szczególnie ważne w transmisjach buforowanych lub o zmiennym czasie odpowiedzi. Gdybyśmy spojrzeli na to w kontekście transmisji między komputerem PC a mikrokontrolerem, brak obsługi DTR po stronie urządzenia może skutkować brakiem odpowiedzi lub błędami komunikacyjnymi.
Rola DTR w systemach wbudowanych i programowaniu mikrokontrolerów
W projektach z mikrokontrolerami, takich jak Arduino czy STM32, sygnał DTR bywa wykorzystywany w nietypowy sposób – do resetowania urządzenia przed rozpoczęciem transmisji danych. Przykładowo, przy użyciu konwertera USB-UART (np. CH340 czy FT232), linia DTR może być sprzężona z pinem RESET poprzez kondensator. Dzięki temu możliwe jest automatyczne resetowanie mikrokontrolera przy inicjalizacji połączenia szeregowego, co ułatwia np. programowanie firmware’u. Choć pierwotnie nie taki był cel DTR, w praktyce stało się to jego bardzo popularnym zastosowaniem.
Znaczenie DTR w nowoczesnych urządzeniach
Współczesne systemy coraz rzadziej korzystają z pełnych implementacji RS-232 z wszystkimi liniami sterującymi. W wielu przypadkach do transmisji danych wystarczą tylko linie TX, RX oraz masa GND. Jednak w bardziej zaawansowanych aplikacjach, gdzie wymagany jest pełen handshake lub deterministyczna komunikacja, obecność i właściwa obsługa sygnału DTR jest niezbędna. W systemach SCADA, komunikatorach przemysłowych, terminalach POS czy komunikacji z urządzeniami medycznymi – wszędzie tam, gdzie bezpieczeństwo i niezawodność przesyłu danych są kluczowe – linie takie jak DTR wciąż mają duże znaczenie.
Rejestry UART i symulacja DTR w systemach cyfrowych
Niektóre mikrokontrolery oferują możliwość symulowania linii DTR za pomocą programowego ustawiania bitów w rejestrach UART. To przydatne, gdy pracujemy na poziomie bardzo niskim i nie korzystamy z gotowych sterowników. Dodatkowo, w emulowanych portach COM, np. przy użyciu konwerterów USB na UART, sygnały DTR i RTS są często implementowane programowo, co wymaga świadomej konfiguracji po stronie hosta (np. ustawienia odpowiednich flag w sterownikach systemowych lub bibliotekach komunikacyjnych jak pySerial).

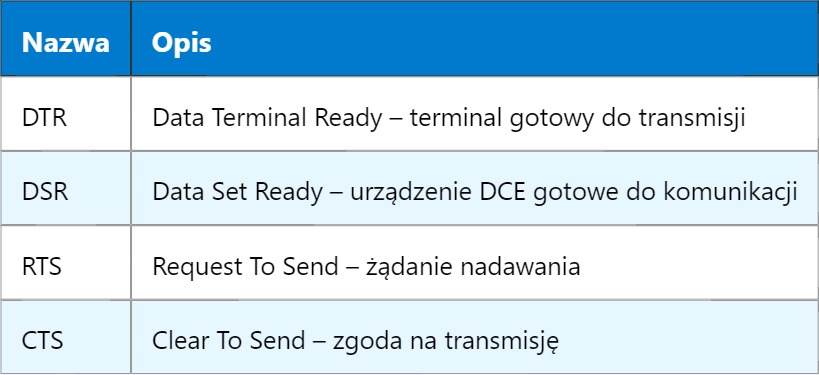

Tablica – Główne linie sterujące w RS-232
DTR może być też porównywany z sygnałami z magistrali I2C i SPI, choć tam komunikacja odbywa się inaczej – za pomocą sygnałów synchronizacji jak SCL czy SS. Ale niezależnie od magistrali, sygnały kontrolne są kluczowe wszędzie tam, gdzie potrzebna jest kontrola nad czasem transmisji i inicjalizacją połączenia. W systemach CAN lub Modbus, choć nie używa się DTR dosłownie, logika sterowania transmisją ma podobne znaczenie.
Jutro przyjrzymy się bliżej roli RTS i zobaczymy, jak współpracuje z DTR w złożonych systemach komunikacyjnych, by zapewnić płynność i niezawodność transmisji danych w czasie rzeczywistym.
