DVI, czyli Digital Visual Interface, to standard interfejsu cyfrowego służącego do przesyłania obrazu o wysokiej jakości między źródłem sygnału, na przykład komputerem, a urządzeniem wyświetlającym, takim jak monitor czy projektor. Dziś chciałbym wyjaśnić, jak działa DVI, jakie ma wersje i dlaczego nadal jest ważny w technice wyświetlania obrazu, pomimo że na rynku pojawiły się już nowsze standardy jak HDMI czy DisplayPort.

Budowa i zasada działania DVI

Standard DVI został zaprojektowany, by przenosić sygnał w formie cyfrowej, co eliminuje problemy typowe dla analogowych standardów takich jak VGA. DVI przesyła obraz bezstratnie, co oznacza, że sygnał nie traci jakości podczas transmisji. To ważne zwłaszcza przy wysokich rozdzielczościach i dużych częstotliwościach odświeżania. W praktyce DVI przesyła sygnał RGB w postaci cyfrowej, a w niektórych wersjach obsługuje także sygnał analogowy, co pozwala na kompatybilność z różnymi urządzeniami.

Wersje i typy złączy DVI

Istnieją trzy główne typy złączy DVI:

• DVI-D – przesyła tylko sygnał cyfrowy (Digital only).
• DVI-A – przesyła tylko sygnał analogowy (Analog only), stosowany rzadziej.
• DVI-I – interfejs łączący sygnał cyfrowy i analogowy (Integrated).

DVI może przesyłać sygnał jednokanałowy (single-link) lub dwukanałowy (dual-link). Dual-link pozwala na wyższe rozdzielczości i większą przepustowość, dzięki większej liczbie pinów i linii transmisyjnych. Dzięki temu możliwe jest obsłużenie rozdzielczości powyżej 1920×1200, sięgając nawet do 2560×1600 i więcej.

Zastosowania DVI

DVI jest szeroko stosowany w komputerach stacjonarnych, stacjach roboczych oraz wyświetlaczach profesjonalnych. Pomimo że nowsze standardy jak HDMI czy DisplayPort oferują dodatkowe funkcje, takie jak przesył dźwięku, obsługę HDCP czy większą przepustowość, DVI pozostaje popularny w wielu zastosowaniach ze względu na prostotę, stabilność i szeroką kompatybilność. W systemach multimedialnych, gdzie obraz o wysokiej jakości jest priorytetem, DVI zapewnia przesył bez zakłóceń i bez kompresji.

Kompatybilność i przejściówki

W praktyce często spotykamy kable i przejściówki DVI-VGA, które pozwalają na połączenie starszych monitorów analogowych z cyfrowymi źródłami sygnału. Jednak przejście z sygnału cyfrowego na analogowy wymaga odpowiednich konwerterów i może wiązać się z utratą jakości. Z kolei kable DVI-HDMI są powszechne, ponieważ oba standardy przesyłają sygnał cyfrowy, co ułatwia integrację systemów komputerowych z telewizorami lub monitorami wyposażonymi w HDMI. Jutro zajmiemy się właśnie standardem HDMI, by zobaczyć, czym różni się od DVI oraz jakie dodatkowe możliwości oferuje.

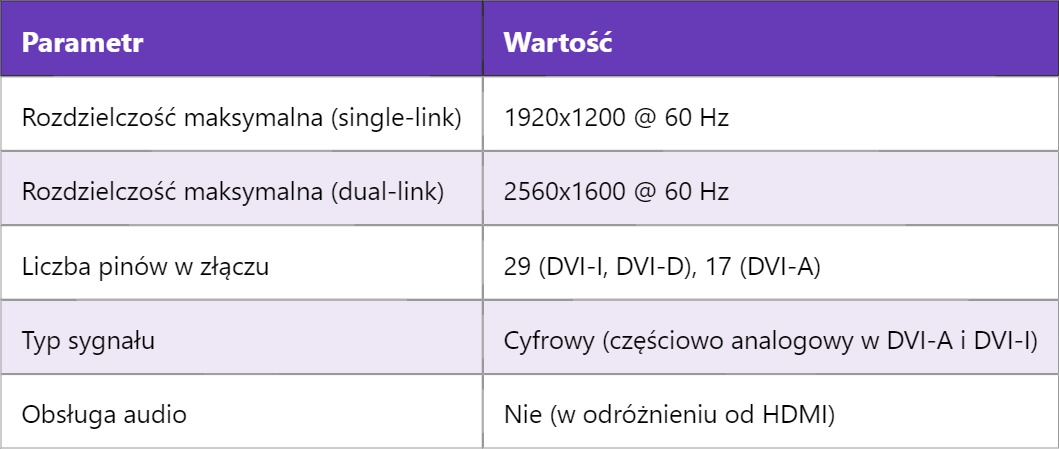

Specyfikacje techniczne i ograniczenia

Rola DVI w porównaniu z innymi standardami

DVI odegrał ważną rolę w przejściu od analogowej transmisji obrazu (VGA) do cyfrowej. Chociaż współczesne standardy takie jak HDMI czy DisplayPort oferują więcej funkcji, DVI jest wciąż wykorzystywany tam, gdzie potrzebna jest stabilna i bezkompromisowa jakość obrazu bez dźwięku. Warto zauważyć, że standardy te często współistnieją w nowoczesnych urządzeniach, a przejściówki pozwalają na elastyczność w konfiguracji sprzętowej. Na przykład wiele kart graficznych oferuje porty DVI oraz HDMI, co umożliwia podłączenie różnych monitorów i telewizorów.

Znajomość standardu DVI jest istotna także przy projektowaniu systemów wizyjnych, gdzie precyzja obrazu i stabilność połączenia są kluczowe, np. w systemach medycznych, przemysłowych czy profesjonalnej postprodukcji wideo. Wczoraj rozmawialiśmy o standardzie VGA, który jest analogowy i stopniowo wypierany przez DVI, a w następnych artykułach przyjrzymy się standardowi DisplayPort oraz różnicom w przesyle obrazu i dźwięku między tymi interfejsami.
