EMI Filter – Filtr zakłóceń elektromagnetycznych

EMI Filter – Filtr zakłóceń elektromagnetycznych

Filtr EMI, czyli filtr zakłóceń elektromagnetycznych (Electromagnetic Interference Filter), jest jednym z kluczowych elementów ochrony urządzeń elektronicznych przed niepożądanymi zakłóceniami w środowisku elektromagnetycznym. Dziś wyjaśnię Ci dokładnie, czym jest filtr EMI, jak działa, jakie są jego typy oraz dlaczego jest tak istotny w projektowaniu układów elektronicznych i elektrycznych. Przy okazji omówimy, jak filtry te współgrają z innymi elementami układów, a także jak ich prawidłowy dobór wpływa na jakość pracy urządzeń oraz zgodność z normami EMC.

Co to jest EMI i dlaczego jest problemem?

Zakłócenia elektromagnetyczne (EMI) to niepożądane sygnały elektryczne lub elektromagnetyczne, które mogą wpływać na działanie urządzeń elektronicznych, powodując błędy w pracy, zniekształcenia sygnału lub nawet uszkodzenia. Źródła EMI mogą pochodzić z wielu miejsc – silniki elektryczne, przełączniki, nadajniki radiowe, a także inne układy elektroniczne pracujące w pobliżu. Właśnie dlatego urządzenia muszą być chronione filtrami EMI, które ograniczają lub eliminują takie zakłócenia.

Budowa i zasada działania filtra EMI

Filtr EMI składa się zwykle z kombinacji elementów indukcyjnych (cewki) i pojemnościowych (kondensatory), które razem tworzą sieć tłumiącą wysokoczęstotliwościowe sygnały zakłócające, jednocześnie przepuszczając sygnały użyteczne o niższych częstotliwościach. Cewki indukcyjne blokują szybkie zmiany prądu, a kondensatory przepuszczają je do masy lub między przewodami, eliminując w ten sposób zakłócenia.

Typy filtrów EMI

• Filtry szeregowe – umieszczane bezpośrednio na linii zasilającej lub sygnałowej, ograniczają przepływ zakłóceń.
• Filtry równoległe – podłączane między przewodem a masą, odprowadzają zakłócenia do uziemienia.
• Filtry kombinowane – łączą cechy filtrów szeregowych i równoległych, stosowane w bardziej zaawansowanych układach.
• Filtry pasmowe – projektowane na określone pasmo częstotliwości, bardzo skuteczne w eliminacji konkretnych źródeł EMI.

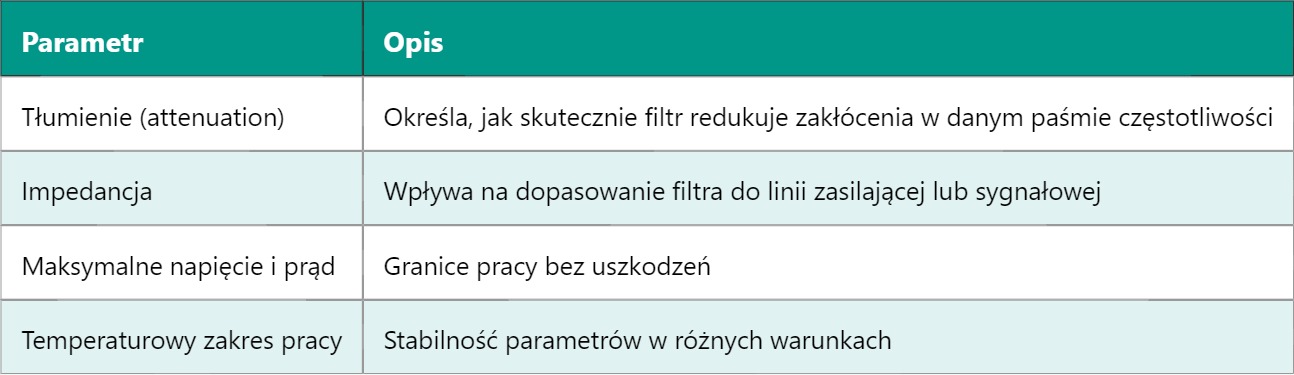

Parametry ważne przy doborze filtra EMI

Filtry EMI a normy EMC

Współczesne urządzenia elektroniczne muszą spełniać surowe normy kompatybilności elektromagnetycznej (EMC), które ograniczają emisję zakłóceń i odporność na nie. Filtry EMI są podstawowym narzędziem w osiąganiu zgodności z tymi normami. Ich prawidłowy dobór i montaż są równie ważne jak odpowiednia konstrukcja obudowy czy ekranowanie przewodów.

Praktyczne zastosowania i przykłady

Filtry EMI znajdują zastosowanie w niemal każdej gałęzi elektroniki i elektryki – od sprzętu AGD, przez systemy komputerowe, aż po instalacje przemysłowe i medyczne. W zasilaczach impulsowych są kluczowe, aby nie zakłócać pracy innych urządzeń podłączonych do tej samej sieci. Podobnie, w instalacjach automatyki przemysłowej filtry chronią systemy sterowania przed zakłóceniami generowanymi przez silniki czy przetwornice częstotliwości.

Jeśli przyjrzysz się pracy falowników lub regulatorów silników, zobaczysz, jak obecność filtrów EMI wpływa na stabilność i niezawodność układów. Warto również pamiętać, że w projektowaniu PCB stosuje się układy filtrujące i ekranowanie, aby dodatkowo minimalizować zakłócenia. Zjawisko to łączy się również z tematyką, którą już omawialiśmy, np. z wpływem częstotliwości audio (AF) na układy komunikacyjne oraz z problematyką radiową (RF).

Przy projektowaniu układów warto też zwrócić uwagę na filtry LC, które często wykorzystywane są jako podstawowe elementy filtracji EMI. Działają one na zasadzie indukcyjności cewek i pojemności kondensatorów, tłumiąc wysokie częstotliwości, które powodują interferencje. W kolejnych wpisach przyjrzymy się bliżej tematom takim jak tłumienie szumów, czy różnice między filtrami EMI a filtrami RFI (Radio Frequency Interference).
