FFC, czyli Flat Flexible Cable, to specjalistyczny rodzaj przewodu, który charakteryzuje się płaską i cienką konstrukcją, zapewniającą elastyczność oraz wygodę montażu w urządzeniach elektronicznych. Ten typ kabla jest powszechnie stosowany w nowoczesnych układach elektronicznych, gdzie przestrzeń jest ograniczona, a jednocześnie wymagana jest wysoka niezawodność połączeń. Dziś wyjaśnię, jak zbudowany jest kabel FFC, jakie ma zastosowania, a także na co zwrócić uwagę przy projektowaniu i montażu takich połączeń.

Budowa i charakterystyka kabla FFC

FFC składa się z równoległych, cienkich przewodów miedzianych ułożonych w jednej płaszczyźnie, izolowanych specjalnym, elastycznym tworzywem, najczęściej poliamidem. Całość jest bardzo cienka – grubość kabla często wynosi zaledwie kilka milimetrów, a szerokość może się różnić w zależności od liczby przewodów w taśmie. Dzięki temu kabel FFC jest bardzo lekki i łatwy do zginania, co umożliwia jego stosowanie w ciasnych przestrzeniach, na przykład w laptopach, drukarkach, kamerach czy urządzeniach medycznych.

Zalety i wady zastosowania FFC

• Zalety:
  • Elastyczność – możliwość zginania bez uszkodzenia przewodów
  • Niewielka grubość – idealny do kompaktowych układów
  • Prosta i szybka instalacja dzięki gotowym złączom FFC/FPC
  • Zmniejszona masa i rozmiar w porównaniu do tradycyjnych kabli okrągłych
• Wady:
  • Mniejsza wytrzymałość mechaniczna w porównaniu do kabli okrągłych
  • Ograniczona długość przewodów – zwykle do kilkudziesięciu centymetrów
  • Wrażliwość na zginanie w tym samym miejscu przez długi czas

Zastosowania Flat Flexible Cable

Kable FFC znajdują zastosowanie przede wszystkim tam, gdzie potrzebne jest połączenie pomiędzy płytkami drukowanymi (PCB) w urządzeniach o ograniczonej przestrzeni. Typowe przykłady to:

• Połączenia pomiędzy matrycą wyświetlacza a płytą główną w laptopach, smartfonach i tabletach
• Przewody sygnałowe w drukarkach i skanerach
• Połączenia w kamerach cyfrowych i urządzeniach monitoringu
• Systemy automatyki przemysłowej, gdzie wymagana jest kompaktowość instalacji

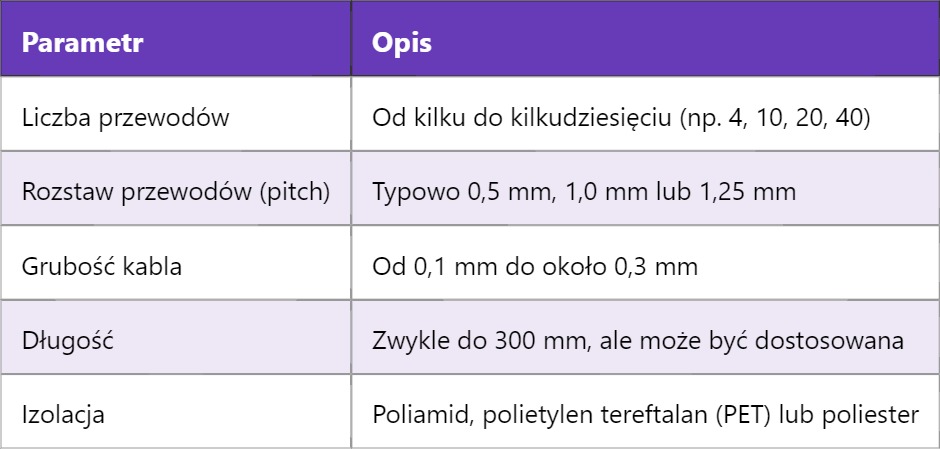

Typy i parametry techniczne FFC

Połączenia i montaż

Kable FFC wymagają stosowania specjalnych złączy FFC/FPC, które umożliwiają łatwe i szybkie podłączenie taśmy do układu elektronicznego bez lutowania. Złącza te wyposażone są często w mechanizm blokujący, który zabezpiecza taśmę przed wysunięciem. W projektowaniu urządzeń warto zwrócić uwagę na odpowiednie ułożenie kabla, aby uniknąć przeciążeń i nadmiernego zginania w jednym miejscu, co mogłoby prowadzić do uszkodzenia przewodów miedzianych wewnątrz taśmy.

FFC w kontekście innych typów kabli

Podczas pracy z płaskimi kablami elastycznymi często spotkasz również terminy takie jak FPC (Flexible Printed Circuit) – różniący się tym, że posiada drukowane ścieżki na elastycznej folii, zamiast oddzielnych przewodów. W porównaniu do tradycyjnych przewodów okrągłych, FFC oferuje większą oszczędność miejsca i niższą masę, co jest szczególnie ważne w elektronice przenośnej. Z drugiej strony, w aplikacjach wymagających dużej odporności mechanicznej lub długich dystansów, tradycyjne przewody okrągłe nadal pozostają standardem. Jutro zajmiemy się właśnie porównaniem FFC i FPC oraz ich zastosowaniami, co pozwoli Ci lepiej dobrać rozwiązania do konkretnego projektu.
