FPGA – Field Programmable Gate Array (programowalna macierz bramek)
FPGA, czyli Field Programmable Gate Array, to rodzaj układu cyfrowego, który pozwala na programowanie struktury wewnętrznej bramek logicznych już po wyprodukowaniu chipu. To bardzo elastyczne rozwiązanie, które zrewolucjonizowało sposób projektowania układów cyfrowych, dając inżynierom możliwość definiowania funkcji sprzętowych bez konieczności tworzenia nowych układów scalonych od podstaw. Dziś przybliżę Ci, czym dokładnie jest FPGA, jak działa oraz dlaczego jest tak ważny w nowoczesnej elektronice i systemach embedded.
Budowa i zasada działania FPGA
FPGA składa się z tysięcy lub milionów małych bloków logicznych (CLB – Configurable Logic Blocks), które można programowo łączyć za pomocą sieci połączeń konfigurowalnych (routing). Każdy blok zawiera proste elementy, takie jak przerzutniki, bramki logiczne i multipleksery. Programowanie polega na określeniu, które elementy są połączone i w jaki sposób, co pozwala na implementację dowolnego obwodu cyfrowego – od prostych liczników po zaawansowane procesory sygnałowe.
Zastosowanie FPGA
- Prototypowanie układów cyfrowych i ASIC – dzięki elastyczności, FPGA pozwala na szybkie testowanie nowych rozwiązań przed ich produkcją na stałych układach scalonych.
- Przetwarzanie sygnałów w czasie rzeczywistym – w systemach radarowych, telekomunikacji, przetwarzaniu obrazu.
- Systemy wbudowane (embedded systems) – gdzie wymagana jest szybka reakcja i możliwość zmiany funkcjonalności w terenie.
- Sztuczna inteligencja i uczenie maszynowe – FPGA pozwalają na implementację niestandardowych akceleratorów sprzętowych.
- Automatyka przemysłowa i robotyka – dla sterowania procesami z niskim opóźnieniem.
Programowanie i narzędzia
Programowanie FPGA odbywa się za pomocą języków opisu sprzętu takich jak VHDL lub Verilog. Projektant opisuje w nich zachowanie układu, które następnie jest syntezowane do formy logicznej. Proces ten wymaga narzędzi EDA (Electronic Design Automation), które przeprowadzają syntezę, mapowanie, optymalizację i implementację projektu na fizycznej matrycy FPGA.
Zalety FPGA w porównaniu do innych układów
FPGA łączy zalety układów ASIC (Application Specific Integrated Circuit) – czyli wysoką wydajność i szybkość działania, z elastycznością oprogramowania. W przeciwieństwie do procesorów mikroprocesorowych, które wykonują instrukcje sekwencyjnie, FPGA realizuje operacje równolegle, co daje ogromne korzyści w przetwarzaniu sygnałów i dużych danych.
Typowe komponenty FPGA

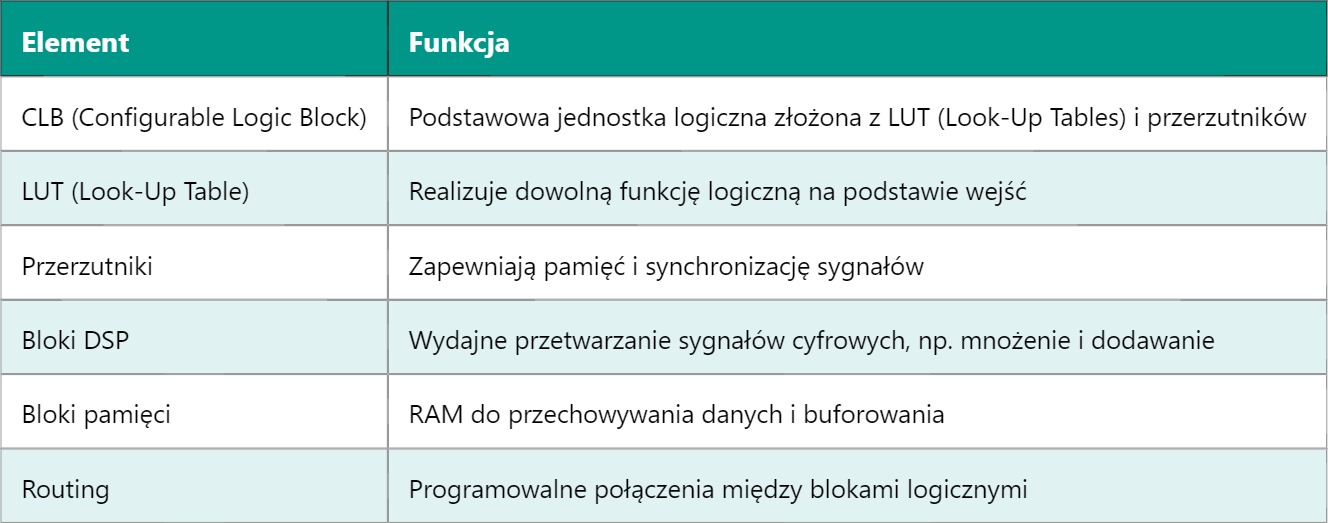

| Element | Funkcja |
|---|---|
| CLB (Configurable Logic Block) | Podstawowa jednostka logiczna złożona z LUT (Look-Up Tables) i przerzutników |
| LUT (Look-Up Table) | Realizuje dowolną funkcję logiczną na podstawie wejść |
| Przerzutniki | Zapewniają pamięć i synchronizację sygnałów |
| Bloki DSP | Wydajne przetwarzanie sygnałów cyfrowych, np. mnożenie i dodawanie |
| Bloki pamięci | RAM do przechowywania danych i buforowania |
| Routing | Programowalne połączenia między blokami logicznymi |
Wyzwania i ograniczenia FPGA
Choć FPGA oferują ogromne możliwości, ich projektowanie wymaga specjalistycznej wiedzy i narzędzi. W porównaniu do ASIC są droższe i mniej energooszczędne, co sprawia, że nie zawsze nadają się do produkcji masowej w dużych ilościach. Jednak dla prototypów, systemów wymagających elastyczności lub szybkiego rozwoju, są niezastąpione.
Warto zauważyć, że FPGA często współpracują z procesorami mikroprocesorowymi (np. ARM) w układach SoC (System on Chip), gdzie FPGA zajmuje się przetwarzaniem sygnału, a CPU – zarządzaniem systemem. Wczoraj omawialiśmy architektury mikrokontrolerów, które świetnie sprawdzają się w prostych zastosowaniach, a FPGA pozwalają rozszerzyć możliwości w zaawansowanych projektach. Jutro możemy spojrzeć na inny rodzaj układów programowalnych – CPLD, które mają mniejszą skalę i inne zastosowania.
