GaAs, czyli arsenek galu, to półprzewodnik o unikalnych właściwościach, który odgrywa kluczową rolę w nowoczesnej elektronice i technologii mikrofalowej. Dziś wyjaśnię Ci, czym dokładnie jest GaAs, dlaczego jest tak ważny w branży elektronicznej oraz jakie ma zastosowania, które wyróżniają go na tle bardziej popularnego krzemu (Si). W toku artykułu poruszymy również kwestie produkcji i właściwości fizycznych tego materiału, a także przyjrzymy się układom i urządzeniom, w których arsenek galu jest niezbędny.

Właściwości fizyczne i chemiczne GaAs

GaAs to związek chemiczny półprzewodnikowy, powstały z atomów galu (Ga) i arsenu (As). Jego struktura krystaliczna przypomina diamentową, typową dla półprzewodników, ale różni się od krzemu przede wszystkim większą prędkością ruchu nośników ładunku – elektronów i dziur. Dzięki temu GaAs charakteryzuje się wyższą mobilnością elektronową, co przekłada się na szybsze działanie tranzystorów i mniejsze straty energii przy wysokich częstotliwościach.

Co ciekawe, GaAs jest materiałem o bezpośredniej przerwie energetycznej (direct bandgap), co oznacza, że efektywnie emituje światło przy rekombinacji nośników. To właściwość wykorzystywana w laserach półprzewodnikowych, diodach LED oraz fotodetektorach.

Zastosowanie GaAs w elektronice i telekomunikacji

• Układy mikrofalowe i wysokiej częstotliwości (RF) – wzmacniacze mocy, tranzystory HEMT, MESFET
• Laserowe źródła światła i diody LED, zwłaszcza w optoelektronice
• Fotodetektory i elementy optyczne w systemach komunikacji światłowodowej
• Układy scalone w systemach satelitarnych i radarowych

Wysoka szybkość i odporność na promieniowanie sprawiają, że GaAs jest wybierany do aplikacji wojskowych i kosmicznych, gdzie wymagana jest niezawodność w trudnych warunkach. Ponadto, dzięki swojej efektywności przy wysokich częstotliwościach, GaAs dominuje w technologii 5G i innych nowoczesnych systemach bezprzewodowych.

Produkcja i techniki wytwarzania GaAs

Produkcja wafli GaAs to proces wymagający precyzji i czystości materiałów. Metody takie jak epitaksja z fazy ciekłej (LPE), epitaksja z wiązki molekularnej (MBE) czy epitaksja z fazy gazowej (MOCVD) pozwalają na otrzymanie bardzo cienkich warstw o kontrolowanych właściwościach. Kontrola defektów i domieszek jest kluczowa dla uzyskania wysokiej jakości półprzewodników, które później są wykorzystywane do produkcji układów scalonych.

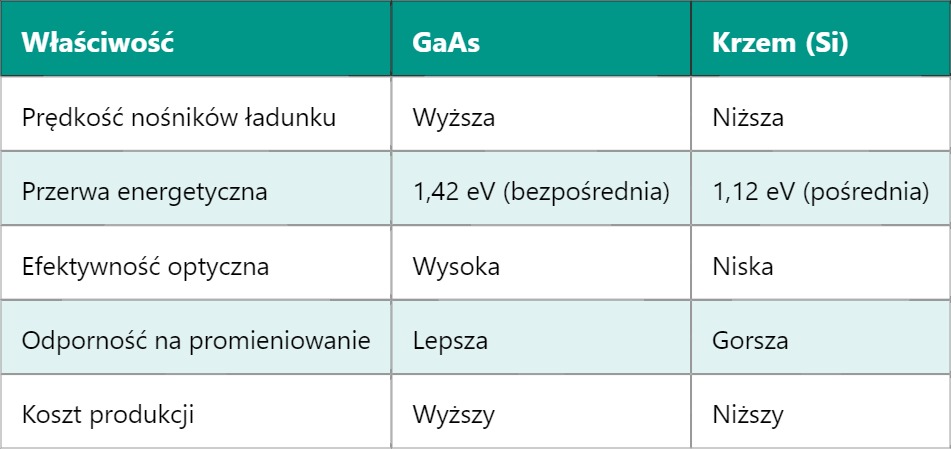

Porównanie GaAs z krzemem (Si)

Jak widzisz, choć GaAs ma wiele zalet technicznych, koszty produkcji są istotnie wyższe niż w przypadku krzemu, co ogranicza jego zastosowanie do bardziej specjalistycznych i wymagających aplikacji.

Układy i urządzenia oparte na GaAs

GaAs jest wykorzystywany do produkcji tranzystorów HEMT i MESFET, które pracują w mikrofalowym paśmie częstotliwości. Są to elementy kluczowe dla wzmacniaczy sygnału w radarach, telekomunikacji satelitarnej oraz w nadajnikach telefonii komórkowej nowej generacji. Technologia ta pozwala osiągać znacznie wyższą moc wyjściową przy mniejszych stratach energii, co wpływa na dłuższą żywotność urządzeń i lepszą jakość sygnału.

Warto również wspomnieć o zastosowaniu GaAs w laserach półprzewodnikowych, wykorzystywanych w systemach optycznych. Dzięki bezpośredniej przerwie energetycznej, GaAs pozwala na efektywną konwersję energii elektrycznej na światło, co jest kluczowe dla transmisji danych w światłowodach oraz w urządzeniach do skanowania i pomiarów.

Jako ciekawostkę można dodać, że technologie oparte na GaAs często współpracują z innymi układami półprzewodnikowymi, na przykład z elementami krzemowymi, tworząc hybrydowe systemy o szerokich możliwościach.

Znajomość właściwości GaAs jest zatem niezbędna, jeśli chcesz zgłębić tematy związane z wysoką częstotliwością, optoelektroniką czy nowoczesnymi technologiami telekomunikacyjnymi. Warto przypomnieć, że wcześniej omawialiśmy już temat materiałów półprzewodnikowych, takich jak krzem, a w przyszłości zajmiemy się bardziej szczegółowo strukturami tranzystorowymi i technologią układów scalonych.
