HDMI – High Definition Multimedia Interface

HDMI – High Definition Multimedia Interface

HDMI, czyli High Definition Multimedia Interface, to jedno z najpowszechniejszych złączy cyfrowych w elektronice użytkowej i profesjonalnej. Pozwala na jednoczesne przesyłanie nieskompresowanego obrazu i dźwięku w wysokiej jakości przez jedno złącze. Interfejs ten zrewolucjonizował sposób, w jaki urządzenia komunikują się ze sobą – od komputerów, konsol, telewizorów po wzmacniacze audio-video. W codziennej pracy z systemami audio-wideo często natrafiamy na to złącze, dlatego dziś pokażę Ci dokładnie, jak działa HDMI, jakie wersje są dostępne i dlaczego stało się ono standardem w nowoczesnych urządzeniach.

Jak działa HDMI?

HDMI przesyła dane cyfrowo, co oznacza, że nie ma strat związanych z konwersją analogową. Sygnał wideo przesyłany jest w formacie TMDS (Transition-Minimized Differential Signaling), a dźwięk w wielu standardach, od LPCM, przez Dolby Digital, po DTS-HD Master Audio. Dzięki temu możliwe jest uzyskanie pełnej jakości obrazu w rozdzielczości nawet 8K oraz dźwięku przestrzennego w systemach kina domowego.

Budowa złącza HDMI

Typowe złącze HDMI ma 19 pinów (dla wersji typu A) i umożliwia transmisję danych wideo, audio, kanałów CEC (Consumer Electronics Control) oraz DDC (Display Data Channel). Wersje typu C i D, czyli mini i micro HDMI, stosowane są w urządzeniach przenośnych, takich jak kamery, tablety czy aparaty fotograficzne. Kluczowe linie transmisyjne to:

• TMDS Data (dane wideo i audio)
• CLK (sygnał zegarowy)
• DDC (komunikacja z EDID urządzenia wyświetlającego)
• CEC (sterowanie innymi urządzeniami przez jedno pilotem)

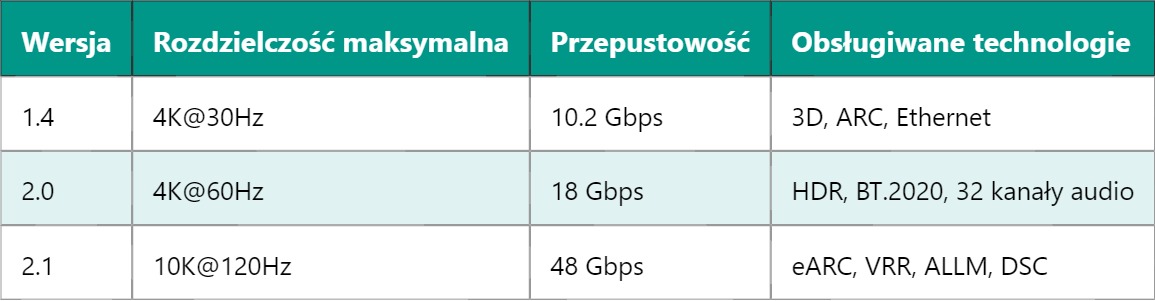

Wersje HDMI i ich możliwości

Jak widać, z każdą kolejną wersją zwiększała się nie tylko rozdzielczość i przepustowość, ale także funkcje dodatkowe. Wersja 2.1 wprowadziła m.in. eARC – ulepszony zwrotny kanał audio, oraz VRR – zmienną częstotliwość odświeżania, co ma ogromne znaczenie w grach wideo.

Zastosowanie HDMI w praktyce

HDMI stosowane jest w połączeniach między komputerem a monitorem, konsolą a telewizorem, a także w profesjonalnych systemach transmisji obrazu. Coraz częściej wykorzystuje się także HDMI do przesyłania obrazu z kamer do systemów wizyjnych, np. w systemach CCTV lub transmisjach live. W technice embedded istnieją nawet konwertery HDMI do LVDS lub MIPI DSI, co umożliwia współpracę z wyświetlaczami wbudowanymi w panele dotykowe.

Choć HDMI jest cyfrowe, nadal wymaga dobrej jakości przewodów – zbyt długie lub niskiej klasy kable mogą powodować błędy transmisji, zwłaszcza przy wysokich rozdzielczościach. Dlatego przy projektowaniu systemów należy zwracać uwagę na długość kabla, ekranowanie oraz certyfikaty zgodności ze standardem.

HDMI vs inne interfejsy

HDMI często porównywane jest z DisplayPort, DVI czy nawet USB-C. Choć każde z tych złączy ma swoje zalety, HDMI dominuje w zastosowaniach konsumenckich, głównie dzięki swojej uniwersalności. DisplayPort oferuje większe możliwości w zastosowaniach komputerowych, ale to HDMI wspiera CEC, co pozwala sterować wieloma urządzeniami jednocześnie. W laptopach coraz częściej można spotkać USB-C z trybem DisplayPort Alternate Mode, jednak dla klasycznych telewizorów, konsol i soundbarów HDMI wciąż pozostaje podstawą.

Ciekawostką może być zastosowanie HDMI w systemach medycznych i przemysłowych, gdzie wymagane są bezstratne przesyły obrazu diagnostycznego – tu wykorzystuje się złącza HDMI klasy przemysłowej, odporne na zakłócenia EMI i ESD.

Choć w dzisiejszym artykule skupiliśmy się na HDMI, to już jutro zajmiemy się standardem DisplayPort, który również przesyła dane cyfrowe, lecz pozwala na łączenie wielu monitorów w łańcuchu oraz oferuje inne podejście do kodowania sygnału niż TMDS – dzięki czemu zyskuje przewagę w profesjonalnych zastosowaniach graficznych.
