IGBT – Izolowany Bramka Bipolarny Tranzystor

IGBT – Izolowany Bramka Bipolarny Tranzystor

IGBT, czyli Insulated Gate Bipolar Transistor, to półprzewodnikowy element mocy łączący w sobie zalety tranzystora bipolarny oraz tranzystora polowego MOSFET. Dziś opowiem Ci dokładnie, czym jest IGBT, jak działa, jakie ma zastosowania i dlaczego jest tak ważny w nowoczesnej elektronice mocy. Warto poznać ten element, szczególnie jeśli interesujesz się sterowaniem silnikami, przemiennikami częstotliwości lub systemami zasilania o dużej mocy.

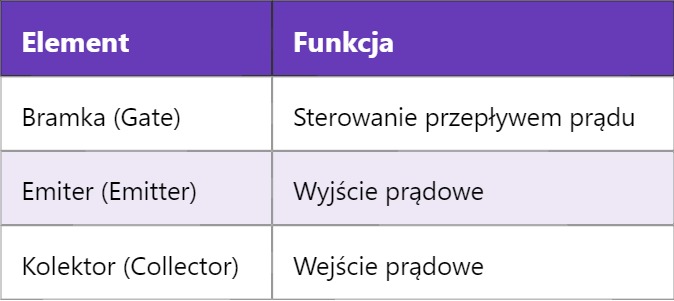

Budowa i zasada działania IGBT

IGBT łączy strukturę bipolarnego tranzystora mocy (BJT) z bramką izolowaną jak w MOSFET, co pozwala sterować dużymi prądami za pomocą napięcia na bramce, bez konieczności przepływu prądu bramki. W uproszczeniu można powiedzieć, że IGBT to tranzystor bipolarny sterowany napięciem, który ma wysoką impedancję wejściową i niskie straty przewodzenia.

Działanie IGBT opiera się na włączeniu lub wyłączeniu przewodzenia prądu między kolektorem a emiterem, pod wpływem napięcia na bramce. Podczas sterowania dodatnim napięciem na bramce, powstaje kanał przewodzący, który umożliwia przepływ prądu. Przy zerowym lub ujemnym napięciu na bramce, tranzystor jest w stanie zamkniętym, blokując przepływ prądu.

Zalety i właściwości IGBT

• Wysoka zdolność przenoszenia prądu – umożliwia pracę przy dużych mocach.
• Niskie straty przewodzenia – dzięki strukturze bipolarnej, co wpływa na efektywność energetyczną.
• Sterowanie napięciowe – duża impedancja wejściowa jak w MOSFET, co ułatwia sterowanie i zmniejsza zużycie energii na bramce.
• Wysoka szybkość przełączania – nie tak szybka jak MOSFET, ale zdecydowanie lepsza niż klasyczne tranzystory bipolarne.
• Odporność na napięcia i prądy udarowe – co czyni je niezawodnymi w układach mocy.

Zastosowania IGBT

IGBT jest szeroko wykorzystywany w aplikacjach mocy, gdzie wymagane jest przełączanie i sterowanie dużymi prądami i napięciami. Przykłady obejmują:

• Przemienniki częstotliwości (inwertery) do sterowania silnikami elektrycznymi, zwłaszcza w napędach przemysłowych i pojazdach elektrycznych.
• Zasilacze impulsowe i systemy UPS, gdzie wymagane jest wysokowydajne przetwarzanie energii.
• Systemy HVAC (Heating, Ventilation, Air Conditioning) do sterowania sprężarkami i wentylatorami.
• Urządzenia do spawania i regulacji mocy w procesach przemysłowych.
• Energetyka odnawialna, np. falowniki do paneli fotowoltaicznych i turbin wiatrowych.

Przełączanie i sterowanie

IGBT sterowany jest napięciem na bramce, podobnie jak MOSFET, ale z zachowaniem charakterystyki bipolarnej w kanale przewodzenia. To oznacza, że aby włączyć tranzystor, wystarczy podać odpowiednie napięcie bramki względem emitera, bez konieczności przepływu prądu bramki. Dzięki temu sterowanie jest energooszczędne i proste w układach elektronicznych.

Jednak, w przeciwieństwie do typowych MOSFET-ów, IGBT ma większą pojemność wejściową i nieco wolniejszą szybkość przełączania, co trzeba uwzględnić w projektowaniu układów o wysokiej częstotliwości pracy. Ponadto, podczas wyłączania może wystąpić zjawisko tzw. „tail current”, czyli prąd ogona, który wydłuża czas przełączania, ale nie wpływa znacząco na większość zastosowań.

Budowa wewnętrzna i charakterystyki

IGBT składa się z czterech warstw półprzewodnikowych (PNPN), co jest podobne do tyrystora, ale sterowanie odbywa się napięciem bramki. Wykres prądowo-napięciowy IGBT pokazuje niskie napięcie nasycenia w stanie przewodzenia oraz szybkie wyłączenie przy zaniku napięcia bramki.

Porównanie z MOSFET i BJT

IGBT łączy w sobie zalety MOSFET i BJT: jak MOSFET jest sterowany napięciowo, co ułatwia jego integrację z układami cyfrowymi i mikroprocesorami, a jak BJT posiada niski spadek napięcia przewodzenia i wysoką wytrzymałość prądową. To powoduje, że w zastosowaniach mocy, zwłaszcza przy wyższych napięciach i prądach, IGBT jest częściej wybierany niż klasyczne MOSFET-y. Z kolei w aplikacjach o bardzo wysokich częstotliwościach lub niskich napięciach lepiej sprawdzają się szybkie MOSFET-y, co warto mieć na uwadze projektując układy.

W przypadku sterowania silnikami, takich jak silniki prądu stałego lub silniki indukcyjne, IGBT jest kluczowym elementem w falownikach i przetwornicach. Jego zdolność do szybkiego przełączania i obsługi dużej mocy pozwala na efektywną regulację prędkości i momentu obrotowego silnika. To właśnie dzięki takim elementom w nowoczesnej elektronice przemysłowej możliwe jest znaczne zmniejszenie zużycia energii i poprawa wydajności maszyn.

Jutro, jeśli będziemy kontynuować temat elementów mocy, możemy przejść do omówienia MOSFET-ów, które są często komplementarne do IGBT w różnych aplikacjach. Zrozumienie różnic i podobieństw między nimi jest kluczowe do wyboru najlepszego rozwiązania w projektach elektronicznych.
