LDMOS – Laterally Diffused Metal Oxide Semiconductor

LDMOS – Laterally Diffused Metal Oxide Semiconductor

LDMOS, czyli Laterally Diffused Metal Oxide Semiconductor, to specjalistyczny typ tranzystora polowego (MOSFET), który zyskał ogromne znaczenie w zastosowaniach mocy, zwłaszcza w technice radiokomunikacyjnej i wzmacniaczach RF. Dziś wyjaśnię, co wyróżnia LDMOS spośród innych tranzystorów, jak działa jego struktura i dlaczego jest tak popularny w nadajnikach radiowych, stacjach bazowych sieci komórkowych oraz innych systemach wymagających dużej mocy i wysokiej częstotliwości pracy.

Budowa i zasada działania LDMOS

Podstawą działania LDMOS jest technologia MOSFET, jednak jego struktura została specjalnie zmodyfikowana, by sprostać wysokim napięciom i prądom w zastosowaniach mocy. Kluczowym elementem jest lateralne rozproszenie źródła i drenu (stąd nazwa „laterally diffused”), co pozwala na zwiększenie wytrzymałości napięciowej i poprawę parametrów prądowych. W efekcie LDMOS łączy w sobie zalety tradycyjnych MOSFET-ów z cechami potrzebnymi do pracy w paśmie RF, szczególnie w zakresie UHF i mikrofal.

Zalety i właściwości LDMOS

• Wysoka wytrzymałość napięciowa – umożliwia pracę przy napięciach rzędu kilkuset woltów
• Dobra efektywność energetyczna – niski współczynnik strat mocy, co jest istotne w wzmacniaczach mocy
• Możliwość pracy na wysokich częstotliwościach – typowo do kilku GHz
• Stabilność termiczna i niezawodność w trudnych warunkach pracy

Zastosowania LDMOS

Najczęściej LDMOS stosuje się w wzmacniaczach mocy nadajników radiowych i telewizyjnych, gdzie wymagana jest wysoka moc wyjściowa oraz dobra liniowość sygnału. Znajduje też zastosowanie w stacjach bazowych telefonii komórkowej 2G, 3G, 4G oraz 5G, gdzie zapewnia efektywne wzmacnianie sygnałów RF. W porównaniu do innych technologii, jak GaAs (arsenek galu) czy GaN (azotek galu), LDMOS oferuje korzystny stosunek kosztów do parametrów oraz łatwość produkcji.

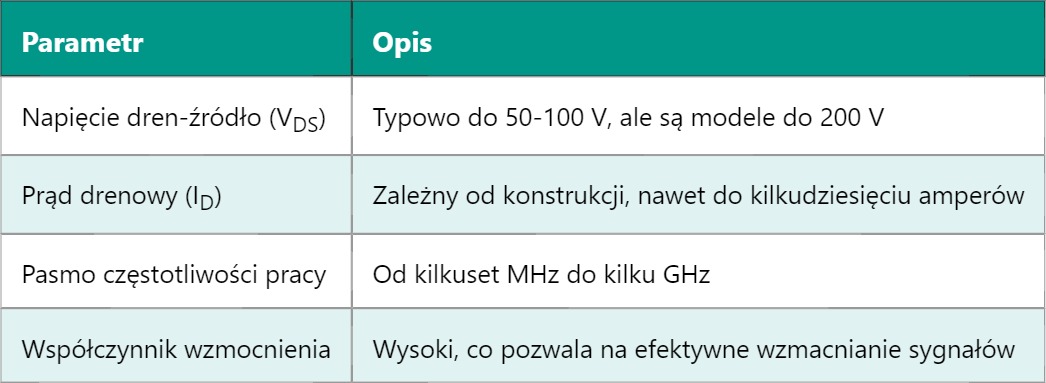

Struktura i charakterystyka elektryczna

Porównanie z innymi technologiami

Choć LDMOS jest szeroko stosowany, w zaawansowanych aplikacjach RF można spotkać także tranzystory GaN i GaAs, które oferują jeszcze wyższą częstotliwość pracy i większą sprawność, jednak kosztem wyższych kosztów produkcji. Dla wielu zastosowań komercyjnych i przemysłowych LDMOS pozostaje najlepszym kompromisem pomiędzy wydajnością, ceną i niezawodnością. Jeśli niedawno czytałeś o tranzystorach MOSFET i ich zastosowaniach w układach wzmacniaczy audio czy wzmacniaczach mocy niskiej częstotliwości, to LDMOS jest naturalnym rozwinięciem tych koncepcji dla wyższych częstotliwości i mocy.

Wyzwania i trendy rozwojowe

Projektanci i producenci LDMOS stale pracują nad poprawą efektywności energetycznej oraz zwiększeniem częstotliwości pracy. Wraz z rozwojem technologii 5G, zapotrzebowanie na lepsze parametry wzmacniaczy RF rośnie, a LDMOS musi konkurować z nowoczesnymi rozwiązaniami półprzewodnikowymi. W praktyce często łączy się technologię LDMOS z systemami chłodzenia i optymalizacją obwodów, by osiągnąć najwyższą wydajność. Jutro zajmiemy się właśnie tym, jak wzmacniacze RF i technologie półprzewodnikowe współpracują, aby zapewnić stabilną i mocną transmisję sygnału w nowoczesnych sieciach telekomunikacyjnych.
