MCX – Micro Coaxial Connector
MCX, czyli Micro Coaxial Connector, to rodzaj złącza współosiowego, które znalazło szerokie zastosowanie w nowoczesnej elektronice i telekomunikacji. Jest to miniaturowe złącze zaprojektowane do pracy w wysokich częstotliwościach, od kilku megaherców aż do około 6 GHz. Dziś postaram się wyjaśnić, czym dokładnie jest MCX, jakie ma właściwości techniczne oraz gdzie jest stosowane w praktyce – a to wszystko w sposób, który pozwoli Ci dobrze zrozumieć jego znaczenie w systemach RF i mikrofale.
Budowa i parametry techniczne MCX
Złącze MCX charakteryzuje się kompaktowym rozmiarem – jego średnica jest mniejsza niż standardowych złączy typu SMA czy SMB. Ma obudowę o średnicy około 3,6 mm, co czyni je idealnym do urządzeń, gdzie liczy się oszczędność miejsca, np. w przenośnych odbiornikach, modułach GPS czy urządzeniach pomiarowych. Konstrukcja MCX opiera się na współosiowym przewodzie, który umożliwia przenoszenie sygnałów o wysokiej częstotliwości z minimalnymi stratami.
Impedancja charakterystyczna MCX wynosi zazwyczaj 50 Ω, co jest standardem w większości systemów RF. Złącza te są wyposażone w mechanizm zatrzaskowy (snap-on), który ułatwia szybkie i pewne łączenie bez konieczności używania narzędzi. Dzięki temu MCX jest wygodne w montażu i demontażu w porównaniu do klasycznych złączy skręcanych.
Zastosowania MCX
MCX znajduje szerokie zastosowanie w urządzeniach telekomunikacyjnych, gdzie przesyłane są sygnały RF o wysokich częstotliwościach. Spotykamy je między innymi w:
- modułach GPS i systemach nawigacyjnych, gdzie kompaktowość i niezawodność połączenia mają kluczowe znaczenie,
- systemach telewizji satelitarnej i kablowej,
- urządzeniach pomiarowych, takich jak analizatory widma czy generatory sygnałów,
- radiokomunikacji i transceiverach o niskim profilu,
- bezprzewodowych systemach łączności i modułach IoT, gdzie ważna jest niewielka masa i rozmiar.
Dlaczego MCX, a nie inne złącza?
Na rynku dostępne są różne typy złączy RF: SMA, SMB, MCX, MMCX, TNC i inne. Wybór MCX wiąże się z kompromisem między wielkością, zakresem częstotliwości, łatwością montażu i niezawodnością. W porównaniu do SMA, MCX jest mniejsze i szybciej się je podłącza, jednak ma nieco wyższą stratę sygnału przy bardzo wysokich częstotliwościach. Natomiast w porównaniu do MMCX, MCX oferuje bardziej solidne połączenie zatrzaskowe, co jest istotne w aplikacjach narażonych na wibracje i ruch.

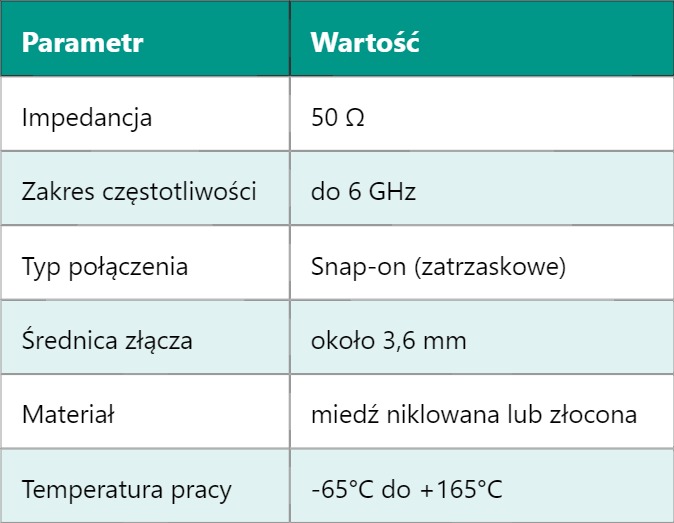

Właściwości elektryczne i mechaniczne
| Parametr | Wartość |
|---|---|
| Impedancja | 50 Ω |
| Zakres częstotliwości | do 6 GHz |
| Typ połączenia | Snap-on (zatrzaskowe) |
| Średnica złącza | około 3,6 mm |
| Materiał | miedź niklowana lub złocona |
| Temperatura pracy | -65°C do +165°C |
MCX w kontekście systemów RF i elektroniki
MCX to często pomijany, ale bardzo ważny element toru sygnałowego w urządzeniach RF. Bez odpowiedniego złącza, nawet najlepszy sygnał może zostać zdegradowany z powodu odbić lub strat na styku. Dlatego złącza takie jak MCX są projektowane z dbałością o minimalizację VSWR (Voltage Standing Wave Ratio), co przekłada się na optymalną transmisję sygnału. W systemach, gdzie pracujemy z sygnałami o częstotliwości radiowej, na przykład w paśmie mikrofalowym, każdy element połączeniowy ma znaczenie – od anteny, przez przewody, aż po końcowe złącze. Warto pamiętać, że MCX dobrze współpracuje także z innymi złączami, dzięki adapterom, co ułatwia integrację różnych modułów.
Jeśli ostatnio omawialiśmy tematy związane z antenami i ich charakterystyką, to dziś złącza takie jak MCX pokazują, jak istotne jest zapewnienie integralności sygnału na całej drodze od nadajnika do anteny. Jutro możemy przyjrzeć się bliżej innym typom złącz, na przykład MMCX czy SMA, by zrozumieć, gdzie i kiedy się je stosuje oraz jak dobrać najlepsze rozwiązanie dla konkretnego projektu.
