MHz – Megaherc (częstotliwość megahercowa)
Megaherc, oznaczany jako MHz, to jednostka częstotliwości równa jednemu milionowi cykli na sekundę. W dziedzinie elektroniki i telekomunikacji MHz jest podstawową miarą wykorzystywaną do opisu szybkości oscylacji sygnałów, częstotliwości pracy układów czy transmisji fal radiowych. Dziś wyjaśnię Ci, co dokładnie oznacza MHz, jakie ma zastosowanie w różnych technologiach oraz dlaczego jest tak ważny przy projektowaniu i analizie systemów elektronicznych.
Definicja i podstawy MHz
1 MHz to 1 000 000 Hz, czyli milion drgań lub cykli w ciągu jednej sekundy. Częstotliwość jest odwrotnością okresu sygnału, więc im wyższa jest częstotliwość w MHz, tym krótszy jest okres jednej fali. W praktyce oznacza to, że układy pracujące z częstotliwością w megahercach mogą przetwarzać dane lub generować sygnały bardzo szybko.
Zastosowanie MHz w elektronice i telekomunikacji
- Procesory i mikrokontrolery: Ich taktowanie jest często wyrażane w MHz lub GHz. Na przykład procesor działający z częstotliwością 1 GHz wykonuje miliard cykli na sekundę, a 500 MHz to połowa tej wartości.
- Radio FM: Fale nośne w radiu FM mają częstotliwości w zakresie od około 87 MHz do 108 MHz, czyli mieszczą się właśnie w paśmie megahercowym.
- Systemy radiowe i telewizyjne: Wykorzystują pasma MHz do transmisji sygnałów audio, wideo i danych.
- Komunikacja bezprzewodowa: Wi-Fi, Bluetooth oraz inne technologie często operują na częstotliwościach w zakresie megaherców lub gigaherców.
- Oscylatory kwarcowe i generatory sygnału: Służą do generowania stabilnych częstotliwości zegarowych w MHz dla synchronizacji pracy układów cyfrowych.
Pomiar i generowanie sygnałów w MHz
W laboratoriach i warsztatach elektronicznych do pomiaru sygnałów w MHz używa się oscyloskopów i analizatorów widma. Dzięki nim możemy zobaczyć przebieg fali i zmierzyć jej częstotliwość oraz inne parametry, takie jak amplituda czy modulacja. Generatory sygnałów pozwalają na wytworzenie fal o dokładnie zadanej częstotliwości w MHz, co jest niezbędne do testowania układów RF, radiowych i cyfrowych.
MHz w kontekście innych jednostek częstotliwości

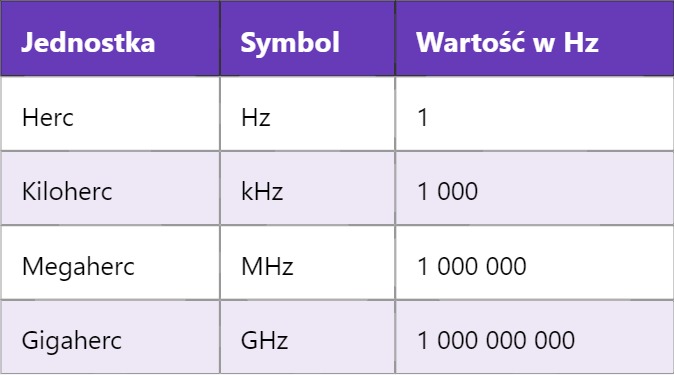

Częstotliwości można wyrażać w różnych jednostkach, w zależności od ich wielkości:
| Jednostka | Symbol | Wartość w Hz |
|---|---|---|
| Herc | Hz | 1 |
| Kiloherc | kHz | 1 000 |
| Megaherc | MHz | 1 000 000 |
| Gigaherc | GHz | 1 000 000 000 |
W praktyce MHz jest punktem przejściowym między niskimi częstotliwościami kilohercowymi a ultra wysokimi gigahercowymi, dlatego bardzo często występuje w technice radiowej i cyfrowej.
Znaczenie MHz w projektowaniu układów elektronicznych
W projektowaniu układów cyfrowych MHz oznacza szybkość taktowania, czyli jak szybko procesor lub mikrokontroler może wykonywać instrukcje. W systemach analogowych MHz decyduje o zakresie częstotliwości sygnału, który może być przetwarzany bez strat i zniekształceń. W radiokomunikacji znajomość dokładnej częstotliwości w MHz jest kluczowa dla strojenia anten, filtrów i wzmacniaczy, by zapewnić stabilną i czystą transmisję.
Wpływ MHz na transmisję danych
Wyższe częstotliwości MHz umożliwiają przesyłanie większej ilości danych w krótszym czasie. Na przykład Wi-Fi pracujące na 2,4 GHz lub 5 GHz bazuje na wielokrotnościach MHz, aby zapewnić szybki transfer plików i stabilne połączenie. Warto zwrócić uwagę, że wraz ze wzrostem częstotliwości rosną też wymagania dotyczące jakości układów i dokładności projektowania, ponieważ wyższe MHz oznaczają większą wrażliwość na zakłócenia oraz straty sygnału.
MHz a fale radiowe i spektrum elektromagnetyczne
Pasmo MHz znajduje się w zakresie fal radiowych, które dzielą się na wiele kategorii – od fal długich (LF), przez średnie (MF), aż po ultrakrótkie (VHF i UHF). Na przykład pasmo VHF (Very High Frequency), które obejmuje zakres od 30 MHz do 300 MHz, jest szeroko wykorzystywane w telewizji, radiokomunikacji i łączności lotniczej. Wczoraj omawialiśmy podstawy fal radiowych, a dziś dzięki zrozumieniu jednostki MHz łatwiej zrozumiesz, jak działają te systemy i jakie znaczenie ma precyzyjne dobieranie częstotliwości.
W przyszłości, gdy zajmiemy się tematami jak GHz – Gigaherc czy modulacje cyfrowe, zrozumienie MHz będzie fundamentem, na którym zbudujesz dalszą wiedzę o szybkości transmisji i projektowaniu układów wysokiej częstotliwości.
