MPPT – Maximum Power Point Tracking (Śledzenie Punktu Mocy Maksymalnej)
MPPT, czyli Maximum Power Point Tracking, to technika stosowana głównie w systemach fotowoltaicznych, która pozwala uzyskać maksymalną możliwą moc z paneli słonecznych w każdych warunkach pracy. Chodzi tu o dynamiczne dopasowanie punktu pracy ogniwa PV do aktualnych warunków nasłonecznienia i temperatury. W praktyce system MPPT reguluje napięcie lub prąd tak, aby moduł fotowoltaiczny działał zawsze w optymalnym punkcie charakterystyki prądowo-napięciowej. Dziś pokażę Ci, jak działa ten mechanizm, dlaczego jest tak ważny i jak integruje się z inwerterem i całą elektroniką systemu PV.
Charakterystyka pracy panelu PV
Ogniwo słoneczne nie dostarcza stałej mocy. W zależności od nasłonecznienia i temperatury zmieniają się jego parametry: napięcie (V) i prąd (I). W punkcie mocy maksymalnej (Maximum Power Point – MPP) iloczyn napięcia i prądu jest największy. Jednak ten punkt nie jest stały – przesuwa się w czasie, dlatego wymagane jest jego ciągłe śledzenie przez układ MPPT. Przykładowo, rano i wieczorem MPP znajduje się w innym miejscu niż w południe. Systemy bez MPPT mogą tracić nawet 20–30% potencjalnej energii.
Jak działa układ MPPT
Układ MPPT to zazwyczaj przetwornica DC-DC (np. typu buck, boost lub buck-boost), która na bieżąco monitoruje napięcie i prąd wyjściowy panelu oraz dostosowuje warunki pracy tak, aby uzyskać maksymalną moc. Stosuje się różne algorytmy śledzenia MPP, w tym:
- Perturb and Observe (P&O) – metoda obserwacyjna, która na podstawie zmian mocy decyduje, czy zwiększyć, czy zmniejszyć napięcie wejściowe.
- Incremental Conductance – bardziej precyzyjna, analizująca zmiany stosunku ∆I/∆V, co pozwala na szybsze i stabilniejsze odnalezienie punktu MPP.
- Constant Voltage – uproszczona, ale mniej dokładna, bazująca na założeniu stałego napięcia w pobliżu MPP.
Układ MPPT znajduje się zazwyczaj w falowniku (inwerterze) lub w dedykowanym kontrolerze ładowania, szczególnie w systemach off-grid, gdzie energia trafia bezpośrednio do akumulatorów.
Znaczenie MPPT w praktyce
W instalacjach PV montowanych w klimacie umiarkowanym, gdzie warunki pogodowe zmieniają się dynamicznie, system MPPT jest nieodzowny. Bez jego zastosowania układ działałby przy losowych wartościach napięcia i prądu, co skutkuje niepełnym wykorzystaniem potencjału ogniw. Również w systemach zorientowanych na wysoką efektywność, jak np. hybrydowe układy PV + magazyn energii, bez MPPT trudno mówić o realnym zwrocie z inwestycji.
Technika ta jest stosowana nie tylko w klasycznych elektrowniach słonecznych, ale też w mobilnych systemach zasilania, stacjach pogodowych, pojazdach solarnych oraz wszędzie tam, gdzie wymagana jest niezależność energetyczna. Jeśli ktoś pyta mnie, dlaczego jego system PV działa poniżej oczekiwań, najczęściej okazuje się, że korzysta z kontrolera bez funkcji MPPT – to typowy błąd początkujących instalatorów.
MPPT a inwerter solarny
W nowoczesnych inwerterach stringowych oraz mikroinwerterach stosuje się układy MPPT jako integralną część sterowania. Czasem nawet więcej niż jeden – tzw. multi-MPPT – aby śledzić osobno różne łańcuchy paneli ustawionych pod innym kątem czy z częściowym zacienieniem. Takie rozwiązanie zapewnia jeszcze większą elastyczność i wyższą sprawność całej instalacji. Co więcej, algorytmy MPPT są rozwijane i optymalizowane przez producentów elektroniki mocy z myślą o pracy w różnych warunkach klimatycznych i z różnymi rodzajami paneli – monokrystaliczne, polikrystaliczne czy cienkowarstwowe.

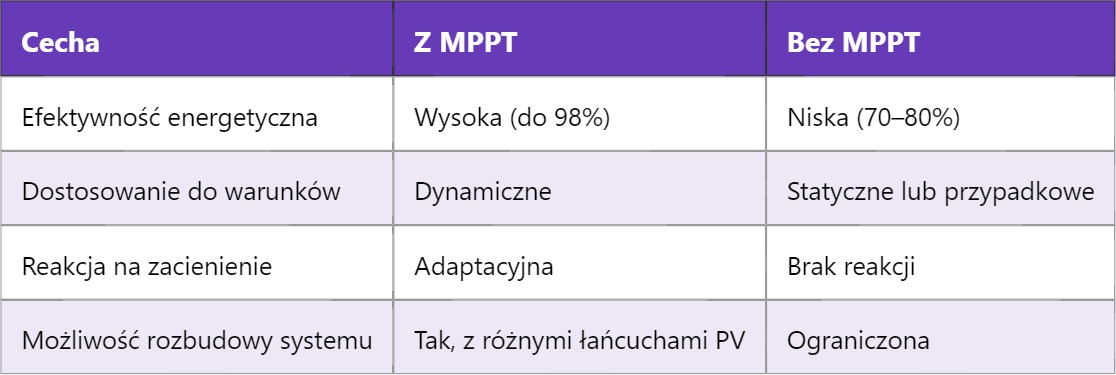

Porównanie układów z i bez MPPT
Warto zaznaczyć, że MPPT bywa też stosowane w systemach wiatrowych, gdzie podobnie jak w PV, istnieje punkt pracy turbiny dający maksymalną moc. Różnica polega na tym, że tutaj napięcie i prąd zależą od prędkości obrotowej wirnika, a więc inny jest algorytm sterowania.
MPPT nie działa w oderwaniu – jego skuteczność zależy też od jakości komponentów, sposobu montażu, a nawet od przewodów i strat cieplnych. W praktyce więc, dobrze zaprojektowana instalacja z MPPT musi uwzględniać również dobór przekrojów kabli, typ falownika oraz zgodność napięciową z panelem PV. Wczoraj opisywaliśmy, jak działa sam falownik solarny i jak przetwarza napięcie DC na AC – teraz, znając zasadę działania MPPT, lepiej rozumiesz, jak te elementy się uzupełniają. Kolejnym razem przyjrzymy się szczegółowo zjawisku napięcia otwartego obwodu (Voc) i jego wpływowi na wybór komponentów w systemach PV.
