MUX – Multiplekser
Multiplekser, w skrócie MUX, to jedno z kluczowych urządzeń w elektronice cyfrowej i systemach komunikacyjnych. Dziś wyjaśnię, jak działa multiplekser, jakie ma zastosowania i dlaczego jest tak ważny w układach cyfrowych i analogowych. Dzięki temu zrozumiesz, jak z kilku sygnałów można wybrać jeden do dalszego przesyłu, co jest podstawą efektywnego zarządzania danymi w wielu systemach. W trakcie wyjaśnienia poruszę też tematy związane z demultiplekserem (DEMUX) oraz transmisją sygnałów cyfrowych, co pozwoli Ci lepiej zrozumieć całą koncepcję.
Co to jest multiplekser?
Multiplekser to urządzenie, które na wejściu ma kilka sygnałów, a na wyjściu przesyła tylko jeden wybrany sygnał, w zależności od sygnału sterującego (adresowego). Można to porównać do cyfrowego przełącznika, który selekcjonuje jeden z wielu sygnałów i kieruje go do jednego wyjścia. W praktyce multiplekser zmniejsza liczbę potrzebnych linii przesyłowych, umożliwiając bardziej efektywne wykorzystanie zasobów systemu.
Budowa i zasada działania

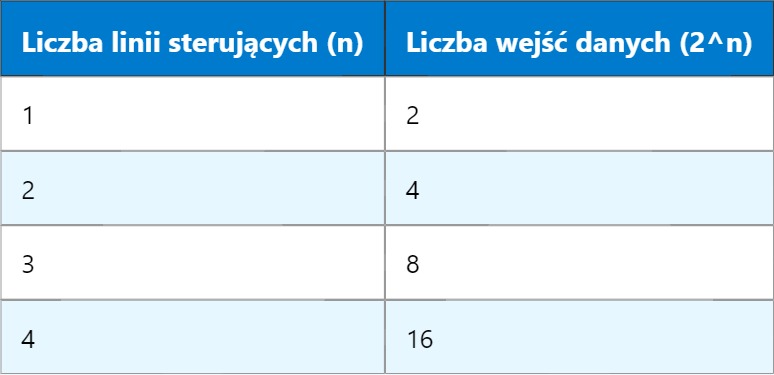

Multiplekser składa się z kilku wejść danych, kilku wejść sterujących oraz jednego wyjścia. Wejścia sterujące wybierają, które wejście danych zostanie połączone z wyjściem. Typowy multiplekser 2^n do 1 ma n linii adresowych, które sterują wyborem jednej z 2^n linii wejściowych.
Działanie multipleksera można przedstawić tak, że w danym momencie jedna z linii danych jest połączona z wyjściem, a reszta jest odłączona. Sterowanie wyborem odbywa się za pomocą linii adresowych, które przyjmują wartości binarne.
Zastosowania multiplekserów
- Przesyłanie danych z wielu źródeł przez jedną linię transmisyjną
- Redukcja liczby połączeń w systemach cyfrowych
- W systemach pomiarowych i testowych – wybór jednego sygnału spośród wielu
- Budowa układów logicznych i komputerów, gdzie multipleksery stosuje się do realizacji funkcji logicznych
- Transmisja sygnałów audio i wideo, gdzie multipleksowanie pozwala na łączenie wielu kanałów w jeden strumień danych
Multiplekser a demultiplekser
Multiplekser ma swojego „odwrotnego” odpowiednika – demultiplekser (DEMUX), który na jednym wejściu przyjmuje sygnał i kieruje go na jedno z wielu wyjść, również w zależności od sygnału sterującego. W praktyce multiplekser i demultiplekser często współpracują, np. w systemach transmisji cyfrowej, gdzie multipleksujemy sygnały do nadania, a potem demultipleksujemy na odbiorze.
Rodzaje multiplekserów
Multipleksery dzielimy na analogowe i cyfrowe. Analogowy multiplekser może przełączać sygnały o dowolnej naturze, np. sygnały audio lub wideo, natomiast multiplekser cyfrowy działa na sygnałach binarnych (0 lub 1). Często w praktyce spotyka się multipleksery scalone, oparte na tranzystorach MOSFET lub TTL, które zapewniają szybkie przełączanie i niskie straty sygnału.
Multipleksowanie w systemach komunikacyjnych
Multipleksowanie to fundamentalny proces w nowoczesnych systemach transmisji danych, takich jak sieci komputerowe, telefonia czy transmisja cyfrowa. Dzięki multiplekserom możliwe jest łączenie wielu kanałów informacji na jednym nośniku transmisyjnym, co znacząco zwiększa efektywność przesyłu danych i obniża koszty infrastruktury. Warto przy tym pamiętać, że multiplekser działa jako selektor sygnału, ale to, jak dane są przesyłane, często zależy od zastosowanej modulacji i kodowania, co omawialiśmy wcześniej w tematach związanych z modulacją sygnałów cyfrowych.
Chociaż multipleksery są stosunkowo proste w działaniu, ich rola w systemach cyfrowych jest nie do przecenienia. Wczoraj omawialiśmy podstawy układów logicznych, a multipleksery są często wykorzystywane do implementacji bardziej złożonych funkcji logicznych i selekcji danych w procesorach i układach scalonych.
