NA – Numerical Aperture (Apertura numeryczna)
Numerical Aperture, czyli apertura numeryczna (NA), to jeden z kluczowych parametrów opisujących zdolność systemu optycznego do zbierania światła oraz rozdzielczość obrazu. Dziś wyjaśnię Ci dokładnie, czym jest NA, jak się ją definiuje, jakie ma znaczenie w urządzeniach optycznych oraz dlaczego warto ją rozumieć, zwłaszcza gdy pracujesz z włóknami światłowodowymi, mikroskopami czy systemami obrazowania. Poznamy również, jak NA wpływa na właściwości światłowodów i jakość transmisji sygnału.
Definicja apertury numerycznej
Apertura numeryczna to bezwymiarowa wielkość opisująca zdolność optycznego systemu do zbierania światła z określonego kąta. Można ją wyrazić wzorem:

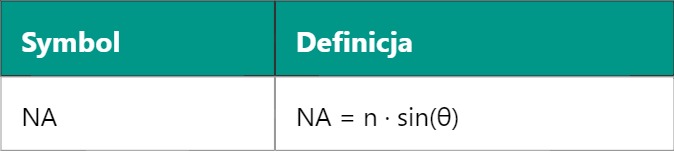

| Symbol | Definicja |
|---|---|
| NA | NA = n · sin(θ) |
gdzie:
- n – współczynnik załamania światła ośrodka, z którego światło wpada do układu optycznego (np. powietrze, szkło),
- θ – maksymalny kąt, pod którym promień światła może wejść do układu i zostać skutecznie skupiony lub przeprowadzony.
Im większa apertura numeryczna, tym większa zdolność systemu do zbierania światła oraz rozdzielczość w układach obrazowania.
Zastosowanie NA w światłowodach
W transmisji światłowodowej apertura numeryczna opisuje kąt wejścia światła do włókna, przy którym następuje całkowite wewnętrzne odbicie – dzięki temu sygnał jest prowadzony przez rdzeń włókna bez strat. Znajomość NA pozwala określić, jaką moc światła można efektywnie przesłać i jakie kąty wejścia są dopuszczalne. Dla włókien jednomodowych NA jest zwykle mniejsza niż w wielomodowych, co przekłada się na różnice w przepustowości i zasięgu transmisji.
NA w mikroskopii
W mikroskopii apertura numeryczna obiektywu decyduje o jego zdolności rozdzielczej. Wyższe NA oznacza większą jasność obrazu i lepszą rozdzielczość detali. Przykładowo, obiektywy o NA 1,4 stosowane są do mikroskopii fluorescencyjnej, gdzie istotna jest jak największa ilość zbieranego światła. Wartość NA jest więc kluczowym parametrem przy doborze elementów optycznych, ponieważ decyduje o jakości obserwacji i precyzji pomiarów.
Wpływ NA na projektowanie układów optycznych
Projektanci systemów optycznych muszą uwzględniać aperturę numeryczną przy doborze soczewek, włókien czy czujników światła. Zbyt mała NA ogranicza ilość światła docierającego do detektora, natomiast zbyt duża może prowadzić do aberracji i zniekształceń obrazu. W praktyce optymalizacja NA to balans między jasnością a jakością i dokładnością obrazu lub sygnału.
Przykładowe wartości NA i ich znaczenie
| Urządzenie | Typowa wartość NA | Znaczenie |
|---|---|---|
| Włókno jednomodowe | ~0,1 | Wysoka precyzja, długa odległość transmisji |
| Włókno wielomodowe | 0,2 – 0,3 | Większa przepustowość, krótszy zasięg |
| Obiektyw mikroskopowy | 0,1 – 1,4 | Im wyższa wartość, tym lepsza rozdzielczość obrazu |
NA a inne parametry optyczne
Przy omawianiu apertury numerycznej często warto zwrócić uwagę na takie parametry jak współczynnik załamania (n), długość fali światła oraz rozdzielczość optyczna. Wszystkie te wartości są ze sobą powiązane i mają wpływ na efektywność transmisji sygnału czy jakość obrazu. NA jest więc jednym z wielu elementów, które wspólnie determinują działanie zaawansowanych systemów optycznych.
Znamy już podstawy apertury numerycznej, a w kontekście telekomunikacji i sieci światłowodowych warto pamiętać, że NA determinuje także kompatybilność włókien i urządzeń końcowych, wpływając na minimalizację strat oraz interferencji sygnału. To podobne do tego, jak w sieciach elektronicznych sygnał musi być odpowiednio dopasowany do medium transmisyjnego, by uniknąć zakłóceń.
Wczoraj poznaliśmy podstawy światłowodów i ich struktury, a jutro zajmiemy się tematem dyspersji optycznej, która w połączeniu z aperturą numeryczną ma ogromny wpływ na jakość przesyłanego sygnału i ograniczenia przepustowości w sieciach nowoczesnych.
