NMOS – N type Metal Oxide Semiconductor
NMOS, czyli tranzystor typu N z tlenkiem metalu, to jedna z podstawowych struktur półprzewodnikowych wykorzystywanych w elektronice cyfrowej i analogowej. Dzisiaj wyjaśnię, jak działa NMOS, jakie są jego główne cechy oraz w jakich układach jest stosowany. Poznasz także różnice względem innych technologii MOSFET i dowiesz się, dlaczego NMOS odgrywa tak ważną rolę w nowoczesnych układach scalonych.
Budowa i zasada działania NMOS
Tranzystor NMOS jest typem tranzystora polowego (MOSFET), w którym kanał przewodzący powstaje dzięki nośnikom ładunku ujemnego, czyli elektronów. W uproszczeniu, na podłożu typu P (o przewodności dodatniej) umieszczone są dwie strefy typu N – źródło (Source) i dren (Drain). Między nimi, pod warstwą izolacyjną z tlenku krzemu (SiO2), znajduje się bramka (Gate). Poprzez przyłożenie odpowiedniego napięcia do bramki, tworzy się kanał przewodzący pomiędzy źródłem a drenem, co umożliwia przepływ prądu.
Charakterystyka i parametry NMOS

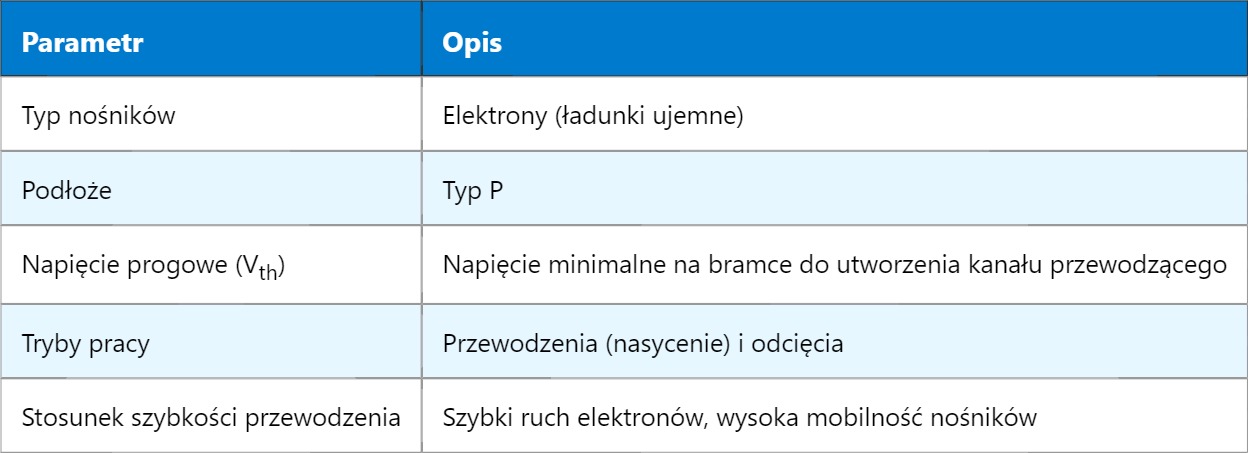

| Parametr | Opis |
|---|---|
| Typ nośników | Elektrony (ładunki ujemne) |
| Podłoże | Typ P |
| Napięcie progowe (Vth) | Napięcie minimalne na bramce do utworzenia kanału przewodzącego |
| Tryby pracy | Przewodzenia (nasycenie) i odcięcia |
| Stosunek szybkości przewodzenia | Szybki ruch elektronów, wysoka mobilność nośników |
Zastosowanie NMOS
Technologia NMOS jest szeroko stosowana w układach cyfrowych, takich jak procesory, pamięci RAM czy układy logiczne. Ze względu na dużą szybkość elektronów w kanale NMOS, tranzystory te cechują się większą szybkością przełączania niż ich odpowiedniki PMOS. Z tego powodu, w projektowaniu scalonych układów CMOS, NMOS jest często wykorzystywany do realizacji części przewodzącej „do masy”, podczas gdy PMOS realizuje część „do zasilania”.
Porównanie NMOS i PMOS
W przeciwieństwie do NMOS, tranzystory PMOS wykorzystują nośniki dodatnie – dziury – i działają na podłożu typu N. Mobilność dziur jest jednak niższa, co sprawia, że PMOS charakteryzują się wolniejszym przełączaniem i wyższym oporem kanału. Dlatego w układach CMOS oba typy współpracują, aby zoptymalizować szybkość i zużycie energii.
Znaczenie NMOS w projektowaniu układów
W konstrukcji nowoczesnych mikroprocesorów i pamięci, szybkość i efektywność energetyczna mają kluczowe znaczenie. NMOS dzięki wysokiej mobilności elektronów pozwala osiągnąć szybkie przełączanie tranzystorów, co przekłada się na wyższą częstotliwość pracy układów. I choć projektowanie układów CMOS wymaga zbalansowania pracy NMOS i PMOS, to właśnie właściwości NMOS decydują często o szybkości całego układu.
Właściwości fizyczne i technologiczne NMOS
Wytwarzanie tranzystorów NMOS opiera się na procesie fotolitografii i implantacji jonów w półprzewodniku. Grubość warstwy tlenku krzemu, rodzaj domieszek i technologia nanoszenia elektrod mają bezpośredni wpływ na parametry końcowe tranzystora, takie jak napięcie progowe, prąd nasycenia czy poziom szumów. W nowoczesnych procesach technologicznych stosuje się także dodatkowe rozwiązania, jak kanały wielowarstwowe czy techniki SOI (Silicon On Insulator), które poprawiają charakterystyki NMOS.
Praktyczne aspekty pracy z NMOS
Podczas projektowania układów warto pamiętać, że tranzystory NMOS mają charakterystykę prądowo-napięciową zależną od napięcia na bramce oraz napięcia dren-źródło. W stanie wyłączenia, gdy napięcie bramki jest poniżej napięcia progowego, kanał nie powstaje i tranzystor blokuje przepływ prądu. Gdy napięcie na bramce rośnie powyżej wartości progowej, kanał zaczyna przewodzić, a prąd płynie przez tranzystor, aż do nasycenia. Zrozumienie tych zależności jest kluczowe przy projektowaniu wzmacniaczy, przełączników oraz układów cyfrowych.
Znając działanie NMOS, łatwiej jest też zrozumieć inne technologie półprzewodnikowe, takie jak PMOS czy CMOS, które łączą zalety obu typów tranzystorów, by optymalizować wydajność i zużycie energii. Wcześniej omawialiśmy podstawy tranzystorów MOSFET, a w kolejnych artykułach przyjrzymy się szczegółom technik CMOS oraz sposobom minimalizacji strat mocy w układach cyfrowych.
