NPN – tranzystor typu Negative Positive Negative
Tranzystor NPN to jeden z najczęściej używanych typów tranzystorów bipolarnych, który znajduje zastosowanie w praktycznie każdej dziedzinie elektroniki – od prostych wzmacniaczy po skomplikowane układy cyfrowe i analogowe. Dziś wyjaśnię, jak dokładnie działa tranzystor NPN, z jakich warstw jest zbudowany, oraz jakie są jego podstawowe parametry i zastosowania. Dzięki temu zrozumiesz nie tylko jego budowę, ale i sposób, w jaki steruje przepływem prądu w układach elektronicznych.
Budowa i zasada działania tranzystora NPN
Tranzystor NPN składa się z trzech warstw półprzewodnikowych: dwóch warstw typu N (Negative), między którymi znajduje się cienka warstwa typu P (Positive). W uproszczeniu, warstwy te nazywamy emiterem (N), bazą (P) oraz kolektorem (N). W tranzystorze NPN prąd płynie głównie od kolektora do emitera, a baza służy jako element sterujący przepływem tego prądu.
Podstawowa zasada działania opiera się na wprowadzeniu małego prądu bazy, który pozwala na przepływ znacznie większego prądu kolektora do emitera. To właśnie dzięki temu tranzystor działa jak wzmacniacz prądu – stosunkowo niewielki prąd sterujący bazy kontroluje duży prąd w obwodzie kolektora-emiter. Ten efekt wykorzystuje się szeroko w układach analogowych oraz cyfrowych.

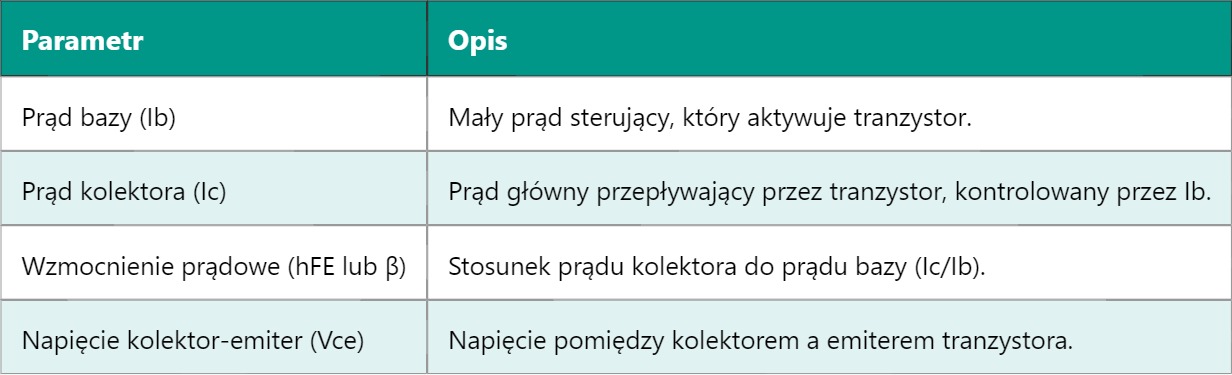

Parametry charakterystyczne tranzystora NPN
Zastosowanie tranzystora NPN
Tranzystory NPN są powszechnie wykorzystywane w:
- Układach wzmacniających – do zwiększania sygnału elektrycznego.
- Przełącznikach elektronicznych – umożliwiają sterowanie obciążeniem o większym napięciu i prądzie przy użyciu niskiego sygnału sterującego.
- Obwodach cyfrowych – jako elementy logiki tranzystorowej (np. TTL).
- Zasilaczach i regulatorach napięcia – do stabilizacji i kontroli prądu.
Jak sterować tranzystorem NPN?
W praktyce, aby tranzystor NPN zaczął przewodzić, baza musi być spolaryzowana dodatnio względem emitera, zwykle o napięciu około 0,7 V dla krzemu. Prąd bazy, choć niewielki, powoduje otwarcie drogi dla prądu kolektora. Dzięki temu w układzie można używać tranzystora jako przełącznika lub wzmacniacza sygnału. Warto zauważyć, że tranzystory NPN są często łatwiejsze do zasilania w układach ujemnego uziemienia, co jest standardem w elektronice.
Tranzystor NPN a PNP – różnice i podobieństwa
Wspominając o NPN, nie sposób nie porównać go do tranzystora PNP, który jest jego „odwrotnością”. W tranzystorze PNP mamy warstwę typu P – N – P, a polaryzacja napięć oraz kierunek przepływu prądu są przeciwne do NPN. Jednak zasada sterowania jest podobna – mały prąd bazy otwiera drogę dla większego prądu kolektora do emitera. Znajomość różnic jest kluczowa przy projektowaniu układów, bo pozwala wybrać odpowiedni typ tranzystora do danego zastosowania.
Znaczenie tranzystora NPN w elektronice
Ten typ tranzystora jest fundamentem wielu nowoczesnych rozwiązań elektronicznych. Wzmacniacze audio, obwody sterujące silnikami, a nawet mikroprocesory wykorzystują tranzystory NPN na różne sposoby. Jeśli pamiętasz naszą wcześniejszą rozmowę o układach TTL (Transistor-Transistor Logic), to wiesz, że tranzystory NPN stanowią ich podstawę, pozwalając na szybkie i efektywne przetwarzanie sygnałów cyfrowych. Jutro moglibyśmy przejść do omówienia tranzystorów PNP i zobaczyć, jak ich charakterystyka wpływa na projektowanie układów komplementarnych.
