NTC – Negative Temperature Coefficient (Ujemny Współczynnik Temperaturowy)
NTC, czyli Negative Temperature Coefficient, to rodzaj termistora, którego opór elektryczny maleje wraz ze wzrostem temperatury. Dziś wyjaśnię, jak działa NTC, gdzie jest stosowany i dlaczego jego właściwości są tak ważne w elektronice i systemach pomiarowych. Zrozumienie działania NTC pozwoli Ci lepiej ogarnąć kwestie związane z termicznym sterowaniem oraz zabezpieczeniami urządzeń.
Co to jest termistor NTC?
Termistor NTC to półprzewodnikowy element pasywny, którego rezystancja spada, gdy temperatura rośnie. W praktyce oznacza to, że przy niskich temperaturach NTC ma wysoki opór, a w wysokich – niski. Ta charakterystyka jest odwrotna do tradycyjnych rezystorów metalowych, które wykazują dodatni współczynnik temperaturowy (PTC).
Charakterystyka temperaturowa NTC
Wartość oporu NTC jest bardzo czuła na zmiany temperatury. Typowa charakterystyka oporu względem temperatury ma kształt wykładniczy, który często opisuje się wzorem Steinharta-Harta lub uproszczoną formułą:

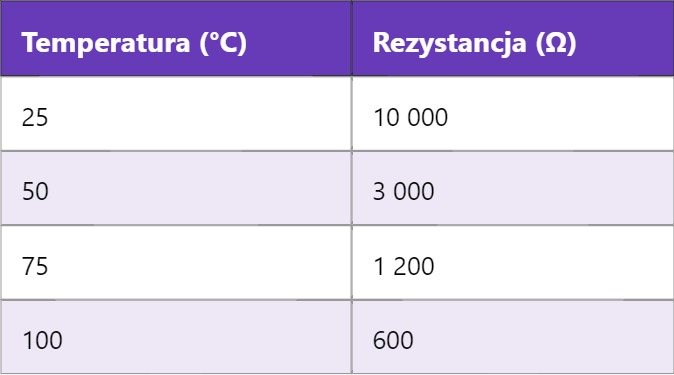

| Temperatura (°C) | Rezystancja (Ω) |
|---|---|
| 25 | 10 000 |
| 50 | 3 000 |
| 75 | 1 200 |
| 100 | 600 |
Dzięki temu, że opór szybko spada wraz ze wzrostem temperatury, NTC jest doskonałym czujnikiem temperatury do różnych zastosowań.
Zastosowania termistorów NTC
- Pomiar temperatury: W czujnikach temperatury do monitoringu urządzeń elektronicznych, klimatyzacji, sprzętu AGD czy samochodów.
- Ochrona termiczna: W układach zabezpieczających przed przegrzaniem – np. jako element wykrywający wzrost temperatury w silnikach lub bateriach.
- Regulacja temperatury: W układach automatycznego sterowania grzałkami lub chłodzeniem, gdzie sygnał z NTC służy do utrzymania zadanej temperatury.
- Ograniczanie prądu rozruchowego: W zasilaczach i transformatorach NTC pełni funkcję ogranicznika prądu podczas rozruchu, zapobiegając skokom prądu i uszkodzeniom komponentów.
Budowa i materiały
NTC wykonuje się z tlenków metali, takich jak tlenek manganu, kobaltu czy niklu. Materiały te charakteryzują się półprzewodnikową strukturą, dzięki czemu ich opór jest bardzo wrażliwy na temperaturę. Elementy te mogą mieć różne kształty i rozmiary – od małych dysków przez walce aż po cienkie warstwy na podłożach ceramicznych.
Jak działa NTC w praktyce?
Kiedy temperatura otoczenia wzrasta, energia cieplna powoduje wzrost ruchliwości nośników ładunku w materiale półprzewodnikowym NTC, co skutkuje spadkiem jego rezystancji. Dzięki temu w obwodzie, gdzie NTC jest podłączony, zmienia się napięcie lub prąd, które mogą być zmierzone i interpretowane przez układ elektroniczny.
Właściwości i parametry techniczne
| Parametr | Opis |
|---|---|
| Nominalna rezystancja R25 | Rezystancja przy 25°C, np. 10 kΩ |
| B – stała materiałowa | Parametr charakteryzujący czułość termistora na temperaturę (np. 3435 K) |
| Maksymalna moc | Maksymalna moc tracona przez termistor bez uszkodzenia |
| Czas reakcji | Jak szybko termistor reaguje na zmianę temperatury |
Parametry te decydują o zastosowaniu konkretnego termistora NTC w danym projekcie. Im wyższa wartość B, tym silniejsza zmiana rezystancji przy niewielkich zmianach temperatury, co daje większą dokładność pomiaru.
Zastosowania praktyczne i powiązane technologie
W układach sterowania temperaturą często stosuje się także termistory PTC (Positive Temperature Coefficient), które mają odwrotną charakterystykę – ich rezystancja rośnie wraz z temperaturą. Porównując oba rodzaje, można budować układy zabezpieczeń oraz regulacji o większej niezawodności. Podobnie w automatyce i elektronice mocy, gdzie oprócz NTC, wykorzystuje się również czujniki termiczne na bazie półprzewodników lub układy pomiarowe oparte na diodach temperaturowych. Dziś opisałem działanie NTC, a w kolejnych materiałach zajmiemy się bliżej PTC oraz innymi czujnikami temperatury, które pozwalają na jeszcze bardziej precyzyjną kontrolę warunków pracy urządzeń.
