OTDR, czyli Optical Time Domain Reflectometer, to urządzenie służące do analizy i diagnozy światłowodów poprzez pomiar odbić światła na całej długości włókna. Dzięki niemu można dokładnie wykryć uszkodzenia, spawy, zgięcia czy inne nieciągłości w światłowodowej infrastrukturze. Dziś pokażę Ci, jak działa OTDR, na czym polegają jego pomiary i jakie ma zastosowania w praktyce sieci światłowodowych.

Zasada działania OTDR

Urządzenie wysyła krótkie impulsy świetlne do światłowodu, a następnie mierzy czas i natężenie światła, które wraca do źródła na skutek rozproszeń i odbić wzdłuż włókna. Na podstawie czasu powrotu światła oblicza się odległość do miejsca, gdzie nastąpiło odbicie lub rozproszenie. Dzięki temu możemy tworzyć szczegółowy profil całego kabla światłowodowego oraz lokalizować awarie.

Kluczowe parametry pomiaru

• Długość włókna: określana na podstawie czasu powrotu sygnału.
• Tłumienie: strata mocy sygnału światła na odcinkach włókna.
• Pozycja zdarzeń: miejsce wystąpienia spawów, zgięć lub uszkodzeń.
• Wielkość odbić: wskazuje na jakość połączeń lub końcówek światłowodu.

Wykorzystanie OTDR w sieciach światłowodowych

OTDR jest niezbędny w instalacji, konserwacji i naprawie światłowodów. Pozwala technikom szybko zlokalizować przerwy lub uszkodzenia nawet na kilometrowych trasach kablowych. Dzięki temu naprawy są precyzyjne, a czas przestoju sieci minimalny. Widzisz, jak ważne jest posiadanie takich narzędzi, jeśli chcesz utrzymać wysoką jakość i stabilność połączeń światłowodowych.

Typowe zastosowania i tryby pracy OTDR

• Testy akceptacyjne: sprawdzenie jakości nowo zainstalowanych linii.
• Diagnostyka awarii: szybkie wykrycie i lokalizacja uszkodzeń w istniejącej sieci.
• Monitoring ciągłości: regularne testy stanu włókien w sieciach operatorskich.

Rodzaje światłowodów i wpływ na pomiary OTDR

Różne rodzaje włókien, jak jednomodowe (SMF) i wielomodowe (MMF), mają odmienne właściwości tłumienia i rozproszenia światła. Przy pomiarach OTDR trzeba dobrać odpowiednią długość fali światła i ustawienia urządzenia, by uzyskać precyzyjne wyniki. Jeśli nie zadbamy o to, sygnał może być zbyt słaby lub zbyt silny, co wpłynie na jakość analizy.

Ograniczenia i wyzwania w użyciu OTDR

Choć OTDR jest bardzo skuteczne, to pomiary mają swoje ograniczenia. Na przykład, bardzo krótkie odcinki światłowodu mogą być trudne do dokładnego zmierzenia ze względu na rozdzielczość czasową impulsów. Ponadto silne odbicia mogą „zasłonić” mniejsze zdarzenia na wykresie. Dlatego ważne jest odpowiednie ustawienie parametrów i doświadczenie osoby obsługującej urządzenie.

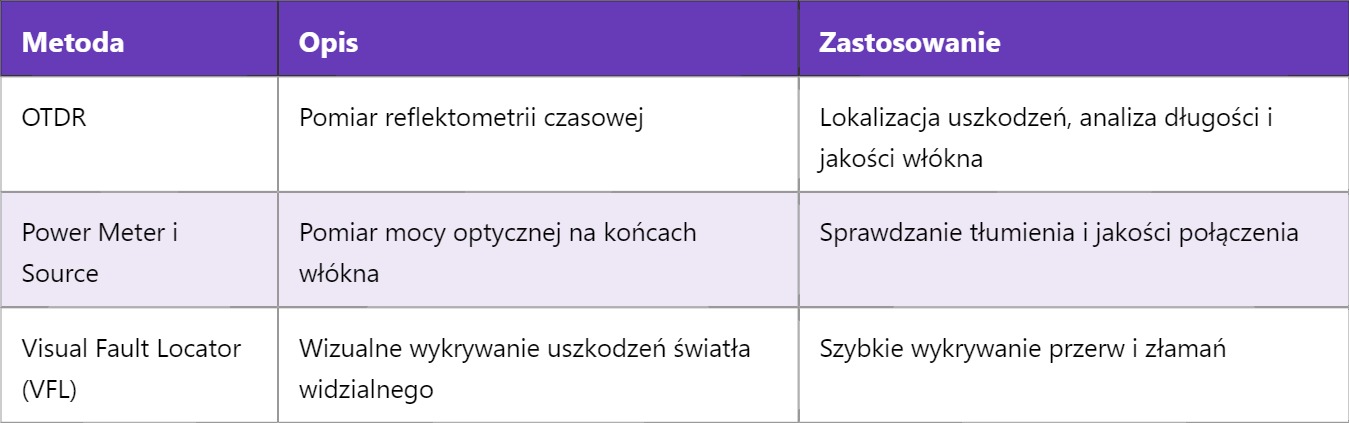

Porównanie OTDR z innymi metodami testowania światłowodów

Mam nadzieję, że ten wpis dobrze wyjaśnił, jak OTDR pomaga w utrzymaniu światłowodów w doskonałym stanie. W następnych artykułach zajmiemy się tematem technik spawania światłowodów oraz różnicami między włóknami jednomodowymi a wielomodowymi, co jeszcze bardziej pogłębi Twoją wiedzę o sieciach optycznych.
