PAM – Pulse Amplitude Modulation

PAM – Pulse Amplitude Modulation

Modulacja amplitudy impulsów, czyli PAM (Pulse Amplitude Modulation), to jedna z podstawowych technik modulacji sygnałów cyfrowych i analogowych, szeroko stosowana w telekomunikacji i systemach transmisji danych. Dziś pokażę, jak dokładnie działa PAM, jakie ma zastosowania oraz jakie są jej zalety i ograniczenia w świecie przesyłu sygnałów. Zrozumienie tej techniki jest kluczowe, jeśli interesujesz się systemami cyfrowymi lub analogowymi i chcesz wiedzieć, jak przesyła się informacje w formie impulsów.

Co to jest PAM?

PAM to metoda modulacji, w której amplituda impulsów jest zmieniana proporcjonalnie do wartości sygnału analogowego, który chcemy przesłać. W przeciwieństwie do innych rodzajów modulacji, jak PWM (Pulse Width Modulation) czy PPM (Pulse Position Modulation), w PAM to właśnie amplituda impulsów przenosi informacje. Można to porównać do przekształcania ciągłego sygnału na ciąg impulsów o różnej wysokości.

Jak działa modulacja PAM?

W systemie PAM sygnał analogowy jest próbkowany w równych odstępach czasu, a każda próbka zostaje przedstawiona jako impuls o amplitudzie odpowiadającej wartości sygnału w danym momencie. Innymi słowy, wysokość impulsu odzwierciedla wartość sygnału analogowego. Po przesłaniu sygnału przez kanał komunikacyjny, odbiornik odtwarza sygnał poprzez demodulację, czyli ponowne przekształcenie amplitudy impulsów w oryginalny sygnał analogowy.

Zastosowanie PAM

PAM jest wykorzystywane m.in. w:

• Systemach transmisji cyfrowej, gdzie przesyłane są dane jako impulsy o różnej amplitudzie.
• Przesyłaniu sygnałów audio i wideo w formie cyfrowej.
• Przetwornikach analogowo-cyfrowych (ADC), gdzie sygnał analogowy jest konwertowany na dyskretne próbki.
• Systemach wielostanowych modulacji, jak PAM-4, które pozwalają na przesłanie większej liczby bitów na impuls.

Zalety i ograniczenia PAM

Zaletą PAM jest prostota implementacji i bezpośrednia reprezentacja amplitudy sygnału analogowego. Jednak wady to podatność na zakłócenia szumowe, które mogą zmieniać amplitudę impulsów i w efekcie zniekształcać przesyłaną informację. To dlatego w praktyce często stosuje się dodatkowe metody korekcji błędów i modulacje hybrydowe, łączące PAM z innymi technikami.

Przykład działania PAM

Wyobraź sobie sygnał audio, który chcemy przesłać przez łącze cyfrowe. Najpierw próbkujemy sygnał w równych odstępach czasowych. Każda próbka jest reprezentowana przez impuls o amplitudzie odpowiadającej wartości próbki. W ten sposób sygnał jest „zamieniany” na serię impulsów o zmiennej wysokości. Na odbiorze, te impulsy są interpretowane i rekonstruowane na oryginalny sygnał audio.

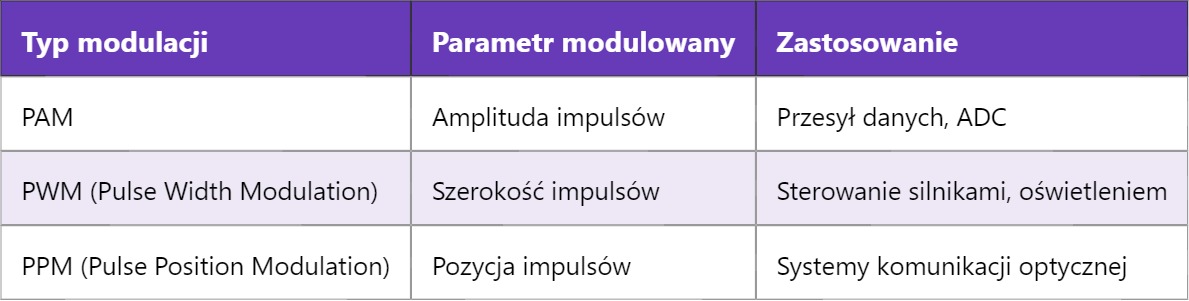

Różnice między PAM a innymi modulacjami impulsowymi

Kiedy poznajesz PAM, dobrze jest też rozumieć, jak działają inne modulacje impulsowe, bo często są stosowane razem lub w zależności od wymagań transmisji. Jutro możesz sprawdzić, jak PWM jest wykorzystywana do sterowania mocą i jak różni się od PAM pod względem zastosowań.
