PCM – Pulse Code Modulation, czyli modulacja impulsowo-kodowa
PCM, czyli Pulse Code Modulation, to jedna z najważniejszych metod cyfrowego przetwarzania sygnałów analogowych. Dzięki niej dźwięk, sygnały audio lub inne sygnały analogowe mogą zostać zamienione na cyfrowe dane, które łatwo przechowywać, przesyłać i przetwarzać. Dziś pokażę Ci, jak działa PCM od strony technicznej, jakie etapy przetwarzania obejmuje oraz gdzie znajduje zastosowanie w systemach komunikacji i przetwarzania sygnału.
Na czym polega modulacja impulsowo-kodowa?
W PCM sygnał analogowy jest próbkowany w regularnych odstępach czasu, a każda próbka jest kwantowana do najbliższej wartości z ograniczonego zestawu poziomów. Następnie każda wartość jest kodowana binarnie, tworząc ciąg impulsów cyfrowych. W ten sposób sygnał analogowy zostaje przekształcony w ciąg bitów, który może być łatwo przesyłany przez łącza cyfrowe lub zapisywany na nośnikach pamięci.
Etapy przetwarzania sygnału w PCM
- Próbkowanie – pobieranie próbek sygnału analogowego w równych odstępach czasu, zgodnie z twierdzeniem Nyquista, które mówi, że częstotliwość próbkowania powinna być co najmniej dwukrotnie wyższa od najwyższej częstotliwości sygnału.
- Kwantyzacja – zaokrąglanie wartości próbek do najbliższych dyskretnych poziomów amplitudy.
- Kodowanie – przypisywanie każdej próbce unikalnego kodu binarnego, tworząc cyfrowy ciąg bitów.
- Transmisja lub zapis – przesłanie danych przez kanał cyfrowy lub zapis na nośniku.
- Odtwarzanie – w odbiorniku dane są dekodowane i konwertowane z powrotem na sygnał analogowy.
Zalety PCM
- Odporność na zakłócenia i szumy – dane cyfrowe są mniej podatne na degradację podczas przesyłu niż sygnały analogowe.
- Łatwość przetwarzania – sygnały PCM można łatwo modyfikować, kompresować i analizować cyfrowo.
- Uniwersalność – stosowany w telefonii cyfrowej, nagraniach audio, transmisji radiowej i wielu innych systemach.
Parametry wpływające na jakość sygnału PCM
Jakość odtwarzanego sygnału zależy przede wszystkim od częstotliwości próbkowania oraz liczby bitów użytych do kodowania pojedynczej próbki (głębia bitowa). Wyższa częstotliwość próbkowania i większa liczba bitów zapewniają dokładniejsze odwzorowanie sygnału analogowego, ale zwiększają ilość danych.
Zastosowania PCM
PCM jest fundamentem wielu systemów audio i komunikacji. W telefonii cyfrowej sygnał mowy jest kodowany w PCM, co pozwala na transmisję dźwięku z wysoką jakością i niskim poziomem szumów. W systemach nagłośnieniowych, odtwarzaczach muzycznych i konwersji analogowo-cyfrowej PCM stanowi podstawę cyfrowego zapisu dźwięku. Z kolei w transmisjach satelitarnych i cyfrowej telewizji PCM umożliwia przesyłanie wysokiej jakości sygnałów audio.

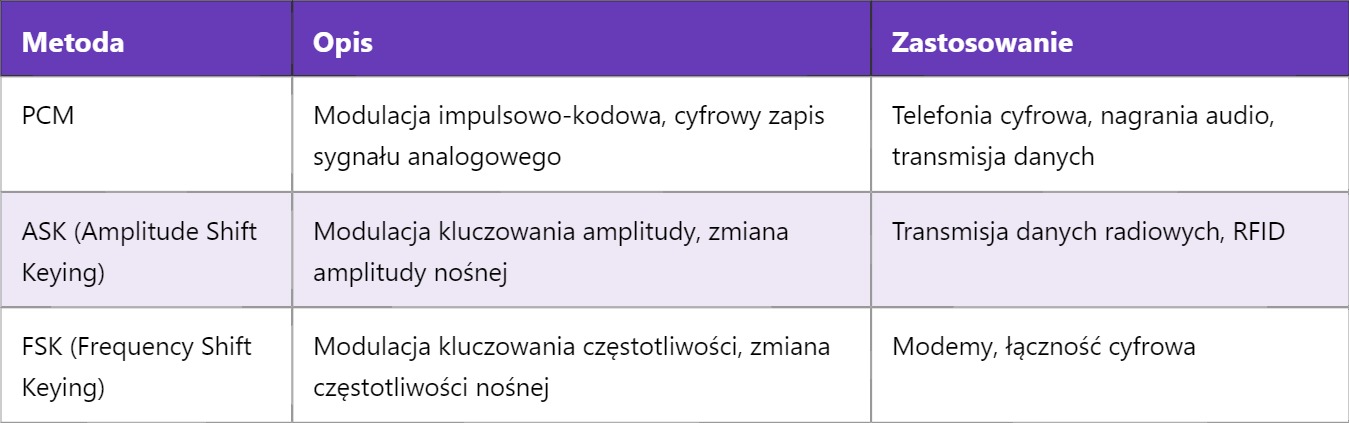

Porównanie PCM z innymi metodami modulacji
| Metoda | Opis | Zastosowanie |
|---|---|---|
| PCM | Modulacja impulsowo-kodowa, cyfrowy zapis sygnału analogowego | Telefonia cyfrowa, nagrania audio, transmisja danych |
| ASK (Amplitude Shift Keying) | Modulacja kluczowania amplitudy, zmiana amplitudy nośnej | Transmisja danych radiowych, RFID |
| FSK (Frequency Shift Keying) | Modulacja kluczowania częstotliwości, zmiana częstotliwości nośnej | Modemy, łączność cyfrowa |
Kiedy tłumaczę, jak PCM wpływa na jakość transmisji i rejestracji dźwięku, podkreślam, że odpowiednio dobrana częstotliwość próbkowania i głębia bitowa są kluczowe dla zminimalizowania zniekształceń i szumów. W kolejnym artykule zajmiemy się bardziej zaawansowanymi metodami kompresji dźwięku, które wykorzystują PCM jako bazę, by efektywniej przechowywać i przesyłać duże ilości danych.
