PE – Protective Earth, czyli przewód ochronny
PE, czyli Protective Earth, to przewód ochronny, który pełni bardzo ważną rolę w instalacjach elektrycznych i urządzeniach. Dzięki niemu można zabezpieczyć się przed porażeniem prądem oraz zapobiegać uszkodzeniom sprzętu. Dziś pokażę, jak działa przewód ochronny, dlaczego jest niezbędny i jakie zasady stosuje się przy jego instalacji.
Co to jest przewód ochronny PE?
Przewód ochronny PE to specjalny przewód, który na co dzień nie przenosi prądu roboczego. Jego zadaniem jest odprowadzenie prądu w sytuacji awaryjnej, kiedy dojdzie do uszkodzenia izolacji i metalowe części obudowy urządzenia staną się pod napięciem. Wtedy PE tworzy bezpieczną ścieżkę do ziemi, co pozwala na szybkie wyłączenie zasilania przez zabezpieczenia.
Jak działa system ochrony za pomocą PE?
Gdy pojawi się uszkodzenie izolacji i części przewodzące staną się niebezpieczne, prąd upływa przez przewód PE do uziemienia. W efekcie natężenie prądu gwałtownie rośnie, co powoduje zadziałanie wyłączników różnicowoprądowych lub bezpieczników. To minimalizuje ryzyko porażenia osoby dotykającej urządzenie i chroni instalację przed poważniejszymi uszkodzeniami.
Standardy i kolory przewodu PE
W instalacjach w Polsce i Europie przewód PE zawsze ma izolację w kolorze zielono-żółtym. To ułatwia jego rozpoznanie i pomaga uniknąć pomyłek z innymi przewodami, np. neutralnym, który jest niebieski.
Rodzaje uziemień stosowanych z PE
Przewód PE musi być połączony z uziemieniem, które zapewnia bezpieczne odprowadzenie prądu. Najczęściej stosowane systemy to:
- TN-C-S – gdzie przewody neutralny i ochronny są początkowo wspólne, ale potem rozdzielone,
- TT – gdzie uziemienie ochronne jest całkowicie oddzielone od neutralnego,
- IT – system izolowany, używany tam, gdzie przerwy w zasilaniu mogą być niebezpieczne.
Dlaczego przewód PE jest tak ważny?
Bez przewodu ochronnego każde uszkodzenie izolacji może skończyć się groźnym porażeniem. Dzięki PE prąd awaryjny ma bezpieczne ujście, a instalacja może szybko się wyłączyć. To podstawowa metoda ochrony przeciwporażeniowej, wymagana przez przepisy.
Jak prawidłowo wykonać połączenia PE?
Przewód PE powinien być prowadzony osobno, bez łączenia z neutralnym, z wyjątkiem systemu TN-C-S. Połączenia muszą być trwałe i pewne, bo jakiekolwiek przerwy mogą wyłączyć ochronę. Warto stosować specjalne zaciski przeznaczone do przewodów ochronnych.
Co się dzieje, gdy przewód PE jest uszkodzony lub go brakuje?
Brak lub uszkodzenie przewodu PE może prowadzić do:
- porażenia prądem przy dotknięciu obudowy,
- uszkodzenia sprzętu przez przepięcia,
- braku zadziałania zabezpieczeń przy zwarciach.
Testowanie przewodu PE
Regularne pomiary ciągłości i rezystancji przewodu PE są niezbędne, by upewnić się, że system ochronny działa prawidłowo. Specjalne mierniki pozwalają wykryć uszkodzenia i zapewnić bezpieczeństwo instalacji.

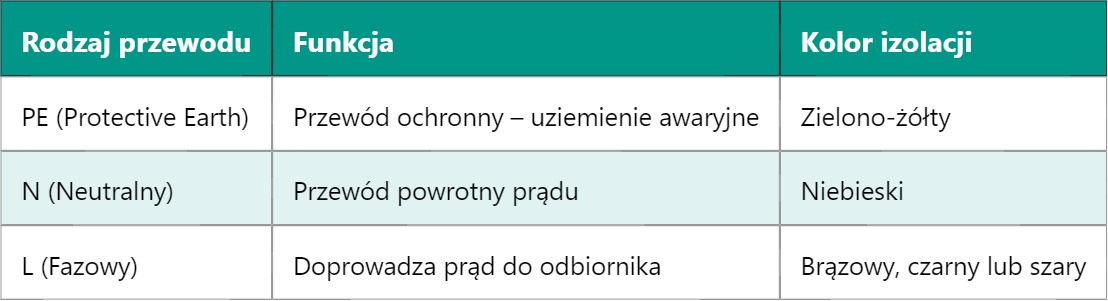

Porównanie przewodu PE z innymi przewodami w instalacji
Przypominając o roli przewodu ochronnego PE, łatwiej zrozumieć, jak ważne są systemy zabezpieczeń, takie jak wyłączniki różnicowoprądowe. W kolejnych artykułach przyjrzymy się właśnie temu, jak RCD współpracują z przewodem PE, by jeszcze lepiej chronić użytkowników przed porażeniem prądem.
