PID Controller, czyli regulator proporcjonalno-całkująco-różniczkujący, to jedno z najważniejszych urządzeń stosowanych w automatyce i systemach sterowania. Ten rodzaj regulatora pozwala precyzyjnie kontrolować procesy przemysłowe, takie jak temperatura, ciśnienie, prędkość czy poziom cieczy. Dziś wyjaśnię, jak działa PID, z czego się składa i dlaczego jest tak popularny w wielu zastosowaniach technicznych.

Co to jest PID Controller?

PID Controller to regulator, który steruje wartością wyjściową systemu, analizując błąd pomiędzy wartością zadaną (np. temperaturą, którą chcemy osiągnąć) a aktualnym stanem mierzonego parametru. Składa się z trzech części:
proporcjonalnej (P), całkującej (I) i różniczkującej (D). Każda z nich odpowiada za inny sposób reagowania na błąd, co razem daje bardzo dokładną kontrolę nad procesem.

Jak działają poszczególne człony PID?

• Człon proporcjonalny (P): generuje sygnał proporcjonalny do bieżącego błędu. Im większy błąd, tym większa korekta. To podstawowa reakcja regulatora.
• Człon całkujący (I): odpowiada za sumowanie błędów w czasie, co eliminuje stały uchyb regulacji, czyli pozwala osiągnąć dokładną wartość zadaną.
• Człon różniczkujący (D): reaguje na szybkość zmiany błędu, co pomaga przewidzieć przyszły błąd i zapobiega nadmiernym oscylacjom.

Dlaczego PID Controller jest tak skuteczny?

Dzięki połączeniu trzech członów PID potrafi szybko reagować na zmiany, eliminować błąd i stabilizować proces bez niepotrzebnych oscylacji. To sprawia, że regulator jest uniwersalny i może być stosowany w wielu dziedzinach, od sterowania silnikami elektrycznymi, przez piece przemysłowe, aż po systemy klimatyzacji.

Parametry PID i ich strojenie

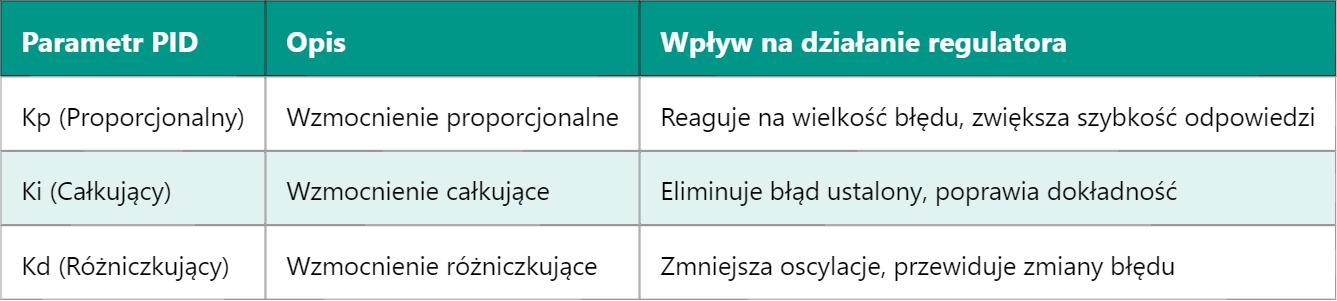

Aby regulator działał poprawnie, konieczne jest odpowiednie dobranie parametrów – wzmocnienia proporcjonalnego (Kp), całkującego (Ki) i różniczkującego (Kd). Proces ten nazywamy strojeniem PID i może być wykonywany ręcznie lub automatycznie za pomocą specjalnych algorytmów. Niewłaściwe ustawienie parametrów może powodować powolną reakcję lub niestabilność systemu.

Zastosowania PID Controller

PID znajduje zastosowanie w wielu urządzeniach i systemach sterowania, na przykład:

• regulacja temperatury w piecach i bojlerach,
• sterowanie prędkością silników,
• kontrola poziomu cieczy w zbiornikach,
• stabilizacja napięcia i prądu w zasilaczach,
• systemy automatyki budynkowej i procesów przemysłowych.

Przykład działania PID w praktyce

Wyobraź sobie system grzewczy, który musi utrzymać temperaturę w pomieszczeniu na stałym poziomie. Człon proporcjonalny zwiększy moc grzałki, gdy temperatura będzie zbyt niska. Człon całkujący poprawi ustawienie, jeśli przez dłuższy czas temperatura nie osiąga zadanej wartości. Człon różniczkujący zadziała, gdy temperatura szybko rośnie lub spada, zapobiegając przeregulowaniu i szybkim wahaniom.

Rodzaje regulatorów PID

W praktyce spotykamy różne warianty regulatorów PID:

• pełny PID – z wszystkimi trzema członami,
• PI – bez członu różniczkującego, często stosowany, gdy różniczkowanie jest zbyt wrażliwe na szumy,
• P – tylko człon proporcjonalny, stosowany w prostych aplikacjach.

Testowanie i kalibracja regulatora PID

Testowanie regulatora polega na obserwacji reakcji systemu na zmiany wartości zadanej i zakłócenia. Poprawne skalibrowanie pozwala osiągnąć stabilność i minimalizować czas ustalania się parametru sterowanego.

Znając podstawy działania regulatora PID, łatwiej zrozumieć jego zastosowania w nowoczesnych systemach automatyki. W kolejnych artykułach omówimy metody strojenia PID oraz bardziej zaawansowane techniki regulacji, które pozwalają na jeszcze skuteczniejsze zarządzanie procesami przemysłowymi.
