PIR Sensor to pasywny czujnik podczerwieni, który jest szeroko stosowany w systemach automatyki, zabezpieczeń i inteligentnych budynkach. Działa na zasadzie wykrywania promieniowania podczerwonego emitowanego przez obiekty, szczególnie ciepłe, takie jak ludzie czy zwierzęta. Dziś wyjaśnię, jak dokładnie działa ten sensor, jakie ma zastosowania i na co zwrócić uwagę przy jego wyborze i instalacji.

Jak działa pasywny czujnik podczerwieni?

PIR Sensor nie emituje żadnego promieniowania — stąd nazwa „pasywny”. Zamiast tego wykrywa zmiany promieniowania podczerwonego w swoim polu widzenia. Każde ciało o temperaturze powyżej zera absolutnego emituje podczerwień, a sensor odczytuje te fale. Gdy w obszarze czujnika pojawi się osoba lub zwierzę, zmienia się natężenie promieniowania, co wyzwala sygnał.

Budowa PIR sensora

Typowy PIR Sensor składa się z:

• detektora podczerwieni – zwykle piroelektrycznego, który generuje sygnał elektryczny pod wpływem zmiany promieniowania,
• obiektywu Fresnela – skupiającego i kierującego promieniowanie na detektor,
• elektroniki wzmacniającej i filtrującej sygnał,
• obudowy, która zabezpiecza sensor i pozwala na montaż w różnych miejscach.

Gdzie używa się PIR Sensorów?

Pasywne czujniki podczerwieni mają wiele zastosowań, między innymi:

• systemy alarmowe i antywłamaniowe, gdzie wykrywają obecność intruzów,
• automatyczne oświetlenie – włączanie światła po wykryciu ruchu,
• inteligentne systemy zarządzania budynkiem, np. regulacja klimatyzacji w zależności od obecności osób,
• robotyka i automatyka – do wykrywania obecności i ruchu obiektów.

Jakie są zalety i ograniczenia PIR Sensorów?

Do największych zalet PIR Sensorów należą:

• niski pobór energii,
• bezkontaktowe wykrywanie ruchu,
• prosta budowa i łatwość montażu,
• wysoka niezawodność w wykrywaniu ruchu ludzi i zwierząt.

Natomiast do ograniczeń można zaliczyć:

• brak możliwości wykrywania ruchu statycznego (sensor reaguje na zmianę promieniowania),
• zakłócenia od silnych źródeł ciepła lub bezpośredniego światła słonecznego,
• ograniczony zasięg i kąt widzenia, zależny od modelu i obiektywu Fresnela.

Parametry techniczne, na które warto zwrócić uwagę

Wybierając PIR Sensor do konkretnego zastosowania, warto rozważyć następujące parametry:

• Zasięg wykrywania – od kilku do kilkunastu metrów,
• Kąt widzenia – często 90° lub więcej,
• Czas reakcji – jak szybko sensor zareaguje na ruch,
• Czas działania wyjścia – jak długo utrzymuje sygnał po wykryciu ruchu,
• Temperatura pracy – zakres temperatur, w których sensor może działać niezawodnie.

Montaż i ustawienie PIR Sensorów

Prawidłowy montaż jest kluczowy, by sensor działał skutecznie. Najlepiej instalować go w miejscach, gdzie może „widzieć” obszar, w którym spodziewamy się ruchu. Należy unikać bezpośredniego nasłonecznienia lub bliskości źródeł ciepła, które mogą powodować fałszywe alarmy. Często stosuje się regulowane mocowania, które pozwalają precyzyjnie ustawić kąt widzenia.

Przykładowe zastosowanie PIR Sensorów w systemach alarmowych

W systemach alarmowych PIR Sensor jest jednym z podstawowych elementów wykrywania obecności nieproszonych gości. Gdy sensor wykryje ruch, wysyła sygnał do centrali alarmowej, która może uruchomić syrenę lub powiadomić użytkownika. To rozwiązanie znacznie podnosi poziom bezpieczeństwa budynków mieszkalnych i przemysłowych.

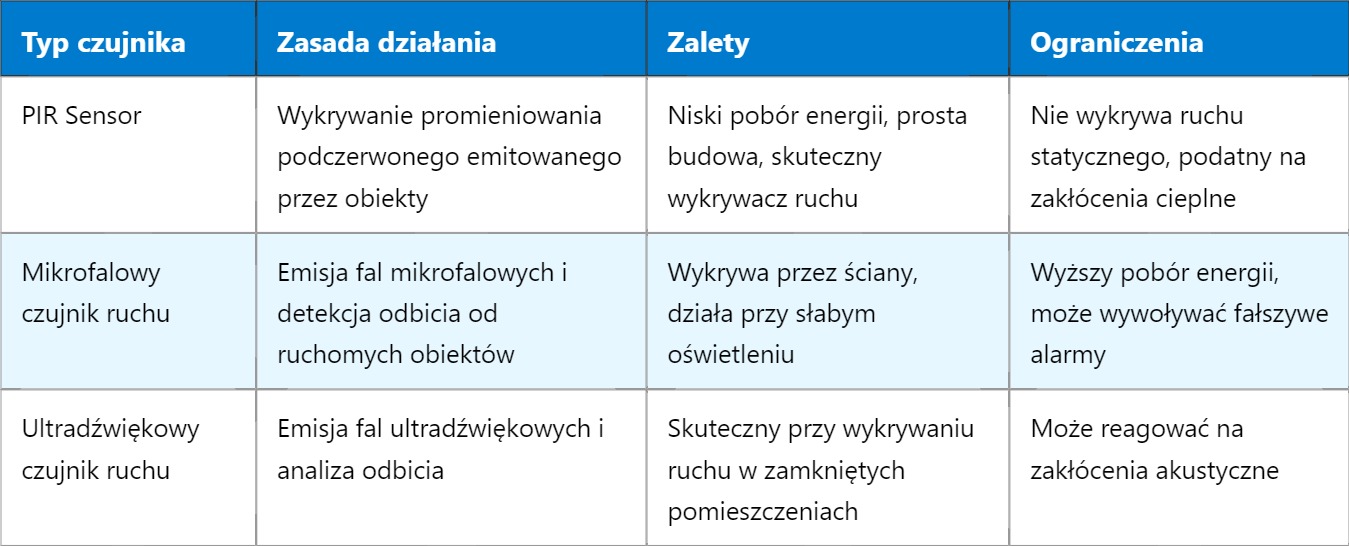

Porównanie PIR Sensorów z innymi czujnikami ruchu

Wyjaśniając działanie PIR Sensorów, łatwiej zrozumieć, jak ważne jest dobieranie odpowiedniego typu czujnika do konkretnego zastosowania. W kolejnych artykułach zajmiemy się bardziej szczegółowo technikami przetwarzania sygnałów z czujników ruchu oraz integracją PIR z systemami automatyki budynkowej, co pozwoli na jeszcze efektywniejsze wykorzystanie tych rozwiązań.
