PLL, czyli Phase Locked Loop, to układ elektroniczny szeroko stosowany w systemach cyfrowych i analogowych do synchronizacji częstotliwości i fazy sygnałów. Mechanizm ten pozwala na utrzymanie stałej fazy sygnału wyjściowego względem sygnału odniesienia, co ma kluczowe znaczenie w transmisji danych, generacji częstotliwości oraz modulacji sygnałów. Dziś wyjaśnię, jak działa pętla fazowa, z czego się składa i gdzie znajduje zastosowanie w praktyce.

Jak działa pętla fazowa PLL?

Zasada działania PLL opiera się na ciągłym porównywaniu fazy sygnału wyjściowego z fazą sygnału odniesienia. Układ zawiera detektor fazy, który mierzy różnicę faz między tymi sygnałami, a następnie generuje sygnał korekcyjny. Ten sygnał steruje oscylatorem kontrolowanym napięciem (VCO), który dostosowuje częstotliwość i fazę swojego sygnału wyjściowego, tak by zsynchronizować się z sygnałem odniesienia.

Budowa i elementy PLL

  • Detektor fazy – porównuje fazę sygnału wyjściowego i odniesienia oraz generuje sygnał błędu.
  • Filtr pętli – wygładza sygnał błędu, aby sterować VCO stabilnie i bez oscylacji.
  • Oscylator sterowany napięciem (VCO) – generuje sygnał wyjściowy, którego częstotliwość zmienia się pod wpływem sygnału z filtra pętli.
  • Podział częstotliwości (opcjonalny) – umożliwia dostosowanie częstotliwości odniesienia lub wyjścia, pozwalając na szeroki zakres zastosowań.

Zastosowania PLL

Pętla fazowa jest wykorzystywana w wielu obszarach elektroniki i telekomunikacji. Na przykład w odbiornikach radiowych i telewizyjnych służy do synchronizacji sygnałów nośnych. W systemach cyfrowych PLL generuje stabilne sygnały zegarowe, niezbędne do poprawnego działania procesorów i układów cyfrowych. W systemach komunikacyjnych PLL umożliwia demodulację sygnałów oraz stabilizację częstotliwości w nadajnikach i odbiornikach.

Typy pętli fazowych

  • Analogowy PLL – bazuje na komponentach analogowych, takich jak filtry RC i analogowy VCO.
  • Cyfrowy PLL (DPLL) – wykorzystuje elementy cyfrowe do detekcji fazy i generacji sygnału sterującego.
  • Fazowy syntezator częstotliwości – wersja PLL stosowana do precyzyjnego generowania wielu częstotliwości wyjściowych.

Zalety i ograniczenia PLL

Pętla fazowa pozwala na stabilną synchronizację sygnałów z wysoką precyzją i niskim poziomem jittera. Dzięki temu systemy oparte na PLL pracują efektywnie i niezawodnie. Jednakże projektowanie PLL wymaga starannego doboru parametrów filtra pętli oraz elementów VCO, ponieważ złe ustawienia mogą prowadzić do niestabilności lub zbyt wolnej odpowiedzi układu.

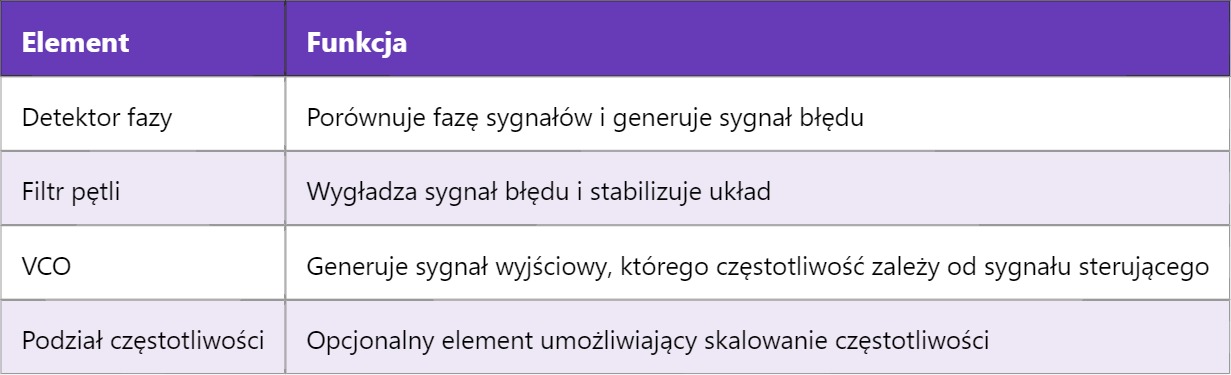

Przykładowy schemat działania PLL

PLL – Phase Locked Loop, czyli pętla fazowa
Pętla fazowa PLL jest podstawowym narzędziem synchronizacji, które często łączymy z innymi technologiami, jak synteza częstotliwości czy modulacja cyfrowa. Znajomość działania PLL ułatwia zrozumienie pracy bardziej zaawansowanych układów, takich jak systemy komunikacji radiowej czy oscylatory sterowane cyfrowo. W kolejnych wpisach dowiemy się więcej o cyfrowych technikach synchronizacji i ich zastosowaniu w nowoczesnych systemach komunikacyjnych.
