PMIC – Power Management Integrated Circuit, czyli układ zarządzania energią
PMIC to zintegrowany układ zarządzania energią, który odgrywa kluczową rolę w nowoczesnych urządzeniach elektronicznych. Ten specjalistyczny chip odpowiada za efektywne rozdzielanie, regulację i kontrolę zasilania poszczególnych podzespołów. Dziś wyjaśnię, jak działa PMIC, jakie ma funkcje oraz dlaczego jest niezbędny w smartfonach, laptopach czy urządzeniach IoT.
Co to jest PMIC i jakie pełni zadania?
PMIC to układ scalony, który zarządza wszystkimi aspektami dostarczania energii do systemu elektronicznego. Odpowiada za przetwarzanie napięcia, ochronę przed przeciążeniami, monitorowanie stanu baterii, a także sterowanie ładowaniem. Dzięki niemu urządzenia działają dłużej na baterii i są bardziej niezawodne.
Jak działa PMIC?
PMIC integruje w sobie różne moduły: stabilizatory napięcia (regulatory liniowe i przełączające), kontrolery ładowania, przetwornice DC-DC, a także obwody monitorujące temperaturę i napięcia. Dzięki temu może dynamicznie dostosowywać parametry zasilania do aktualnych potrzeb urządzenia, co pozwala na oszczędność energii i optymalizację pracy.
Główne funkcje PMIC
- Regulacja napięcia: stabilizuje napięcia zasilające różne układy w urządzeniu.
- Zarządzanie ładowaniem baterii: kontroluje proces ładowania, chroniąc baterię przed przeładowaniem i przegrzaniem.
- Ochrona układu: zabezpiecza przed zwarciami, przeciążeniem i przegrzaniem.
- Monitorowanie parametrów: sprawdza stan baterii, temperaturę i napięcia, dostarczając informacje do systemu.
- Tryby oszczędzania energii: umożliwia przełączanie poszczególnych modułów w tryby niskiego poboru mocy.
Dlaczego PMIC jest tak ważny?
Dzięki PMIC nowoczesne urządzenia mogą pracować dłużej na baterii, jednocześnie zachowując wysoką wydajność. Bez takiego układu zarządzanie energią byłoby mniej precyzyjne, co prowadziłoby do szybszego rozładowania, przegrzewania się i uszkodzeń podzespołów. W praktyce PMIC jest niezbędny wszędzie tam, gdzie liczy się energooszczędność i niezawodność.
Gdzie stosuje się PMIC?
PMIC znajdziesz w niemal każdym urządzeniu przenośnym: smartfonach, tabletach, laptopach, a także w sprzętach IoT, wearables i urządzeniach medycznych. Jego rola rośnie wraz z rosnącymi wymaganiami dotyczącymi żywotności baterii i stabilności zasilania.
Budowa i moduły PMIC
Typowy PMIC zawiera kilka podstawowych elementów:
- Regulatory liniowe (LDO) – stabilizują napięcie na niższych poziomach, zapewniając czyste zasilanie.
- Przetwornice DC-DC – efektywnie zamieniają napięcia, umożliwiając oszczędność energii.
- Kontroler ładowania baterii – zarządza procesem ładowania, chroniąc akumulator.
- Układy monitorujące – śledzą parametry pracy i alarmują o nieprawidłowościach.
Przykład działania PMIC w smartfonie
W smartfonie PMIC zarządza napięciami dostarczanymi do procesora, wyświetlacza, modułu Wi-Fi i innych podzespołów. Gdy na przykład nie korzystasz z Wi-Fi, PMIC może wyłączyć ten moduł lub przełączyć go w tryb oszczędzania energii. Podczas ładowania baterii dba o jej odpowiednią temperaturę i napięcie, co przedłuża żywotność ogniwa.
Testowanie i diagnostyka PMIC
Diagnozowanie PMIC odbywa się najczęściej za pomocą specjalistycznych narzędzi serwisowych i oscyloskopów, które pozwalają na monitorowanie napięć, prądów oraz reakcji układu na zmienne warunki pracy. W przypadku awarii PMIC może dochodzić do niestabilności działania urządzenia lub szybkiego rozładowywania baterii.

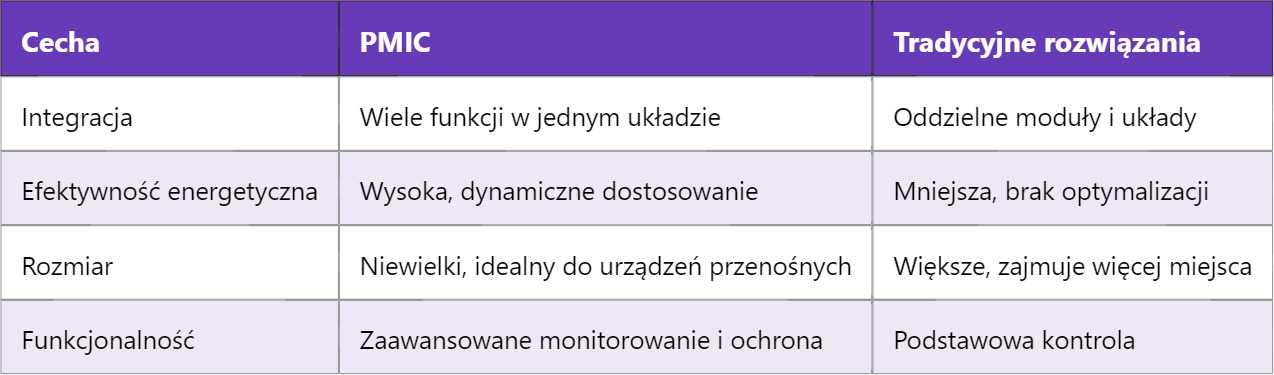

Porównanie PMIC z tradycyjnymi układami zarządzania energią
Dzięki poznaniu działania PMIC łatwiej zrozumieć, jak nowoczesne urządzenia elektroniczne potrafią zarządzać energią tak efektywnie. W kolejnych wpisach dowiesz się więcej o układach LDO i przetwornicach DC-DC, które są podstawą działania PMIC i kluczowe dla oszczędności energii w elektronice.
