PMOS – P type Metal Oxide Semiconductor

PMOS – P type Metal Oxide Semiconductor

PMOS, czyli tranzystor typu P w technologii Metal Oxide Semiconductor, to podstawowy element półprzewodnikowy szeroko stosowany w układach scalonych. Ten typ tranzystora działa na zasadzie przewodzenia przez dziury, które są nośnikami ładunku w półprzewodniku typu p. Dziś wyjaśnię, jak działa PMOS, jakie ma właściwości oraz gdzie znajduje zastosowanie w nowoczesnej elektronice.

Budowa i zasada działania PMOS

Tranzystor PMOS składa się z trzech głównych części: źródła (source), drenu (drain) oraz bramki (gate). W PMOS nośnikami prądu są dziury, czyli dodatnio naładowane „luki” w strukturze półprzewodnika. W stanie spoczynku między źródłem a drenem nie płynie prąd, ponieważ kanał jest zamknięty. Aby otworzyć kanał i przepuścić prąd, do bramki musi być przyłożone napięcie ujemne względem źródła.

Różnice między PMOS a NMOS

W przeciwieństwie do PMOS, tranzystory NMOS używają elektronów jako nośników ładunku, co powoduje, że są szybsze i mają lepsze właściwości przewodzące. PMOS potrzebuje ujemnego napięcia na bramce, aby otworzyć kanał, podczas gdy NMOS wymaga napięcia dodatniego. Dlatego PMOS jest wolniejszy, ale ma mniejsze straty w stanie wyłączonym.

Zastosowanie PMOS w układach CMOS

PMOS jest jedną z dwóch podstawowych technologii wykorzystywanych w układach CMOS (Complementary Metal Oxide Semiconductor). W takim układzie PMOS i NMOS współpracują ze sobą, tworząc przełączniki o niskim poborze mocy i wysokiej wydajności. PMOS zwykle łączy się z dodatnim napięciem zasilania, a NMOS z masą, co pozwala na skuteczną kontrolę przepływu prądu.

Właściwości elektryczne PMOS

Charakterystyka prądowo-napięciowa PMOS różni się od NMOS głównie polaryzacją napięcia sterującego. Prąd zaczyna płynąć, gdy napięcie na bramce jest wystarczająco ujemne względem źródła. Rezystancja kanału PMOS jest zwykle wyższa, dlatego w nowoczesnych układach częściej stosuje się kombinację PMOS i NMOS, by zrównoważyć szybkość i efektywność energetyczną.

Jak działa tranzystor PMOS na poziomie fizycznym?

Pod bramką znajduje się warstwa izolująca z tlenku metalu (najczęściej dwutlenek krzemu), która pozwala sterować przepływem prądu bez bezpośredniego kontaktu elektrycznego. Gdy napięcie na bramce zmienia się, zmienia się pole elektryczne, które kontroluje tworzenie lub zanikanie kanału przewodzącego w materiale półprzewodnikowym typu p.

Wady i zalety PMOS

• Zalety: niższe straty mocy w stanie wyłączonym, lepsza stabilność napięciowa, prostsza konstrukcja w niektórych aplikacjach.
• Wady: wolniejsza prędkość przełączania w porównaniu do NMOS, większe rozmiary elementów, co może ograniczać miniaturyzację układów.

Typowe zastosowania PMOS

PMOS znajduje zastosowanie w układach cyfrowych, takich jak bramki logiczne, inwertery oraz w bardziej złożonych strukturach CMOS. Dzięki swojemu uzupełniającemu działaniu względem NMOS, pozwala na tworzenie energooszczędnych mikroprocesorów, pamięci i układów analogowo-cyfrowych.

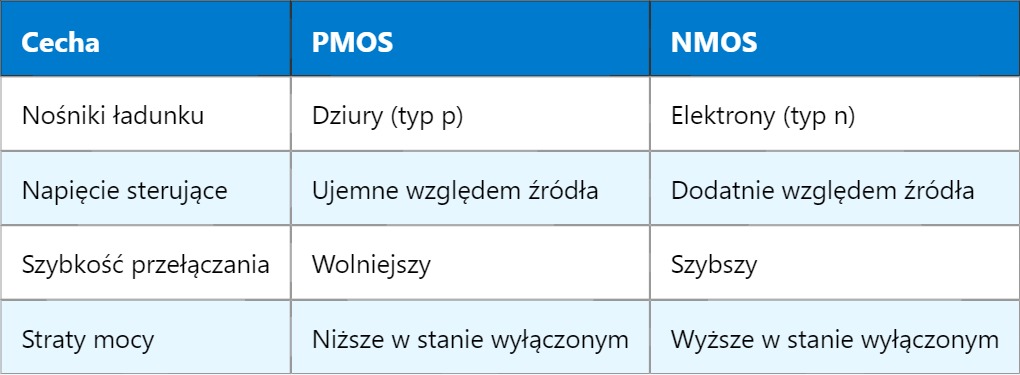

Porównanie PMOS i NMOS w tabeli

Zrozumienie działania PMOS pomaga w pełni docenić, jak działają nowoczesne układy CMOS, które łączą zalety obu typów tranzystorów. W kolejnych artykułach przyjrzymy się bliżej NMOS, a także temu, jak te tranzystory współpracują w złożonych procesorach i pamięciach, co pozwala na szybkie i energooszczędne działanie elektroniki, którą używasz każdego dnia.
