POT – Potencjometr
Potencjometr, znany też pod skrótem POT, to element elektroniczny służący do regulacji napięcia lub sygnału w układach elektrycznych i elektronicznych. Działa jak zmienny rezystor, pozwalając na płynną zmianę wartości rezystancji za pomocą pokrętła lub suwaka. Dzisiaj zajmiemy się tym, jak potencjometr działa, jakie są jego rodzaje i jak można go wykorzystywać w praktyce.
Budowa i zasada działania potencjometru
Potencjometr składa się z oporowego elementu (często ścieżki węglowej lub drutu oporowego) oraz ruchomego styku – suwaka lub ślizgacza. Poruszając suwakiem, zmieniamy długość odcinka ścieżki, przez który płynie prąd, co zmienia rezystancję i tym samym napięcie wyjściowe. To proste rozwiązanie umożliwia precyzyjną kontrolę parametrów w układzie.
Rodzaje potencjometrów
- Potencjometr liniowy – zmiana rezystancji odbywa się liniowo względem położenia suwaka.
- Potencjometr logarytmiczny – zmiana rezystancji jest logarytmiczna, co jest szczególnie przydatne przy regulacji głośności w urządzeniach audio.
- Potencjometr cyfrowy – realizowany za pomocą układów elektronicznych, sterowany cyfrowo, pozwalający na precyzyjną i zdalną regulację.
Zastosowanie potencjometrów
Potencjometry są powszechnie stosowane w regulacji głośności w sprzęcie audio, regulacji jasności światła, ustawianiu poziomu sygnału w układach pomiarowych oraz wielu innych zastosowaniach, gdzie konieczna jest zmienna kontrola parametrów elektrycznych. W układach elektronicznych często spotkasz je jako elementy regulacji kalibracji lub nastawy.
Przykłady użycia potencjometru w układzie
W prostym wzmacniaczu audio potencjometr może służyć do płynnej regulacji głośności, zmieniając poziom sygnału wejściowego. Inny przykład to zastosowanie potencjometru jako dzielnika napięcia, gdzie z jednej linii zasilania otrzymujemy zmienne napięcie na wyjściu, które można wykorzystać do sterowania innymi elementami układu.
Parametry techniczne potencjometrów

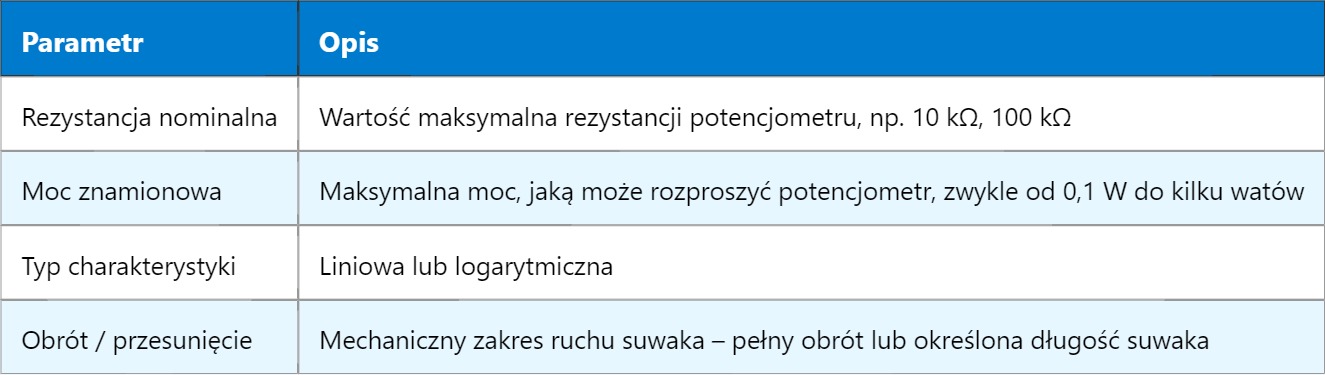

| Parametr | Opis |
|---|---|
| Rezystancja nominalna | Wartość maksymalna rezystancji potencjometru, np. 10 kΩ, 100 kΩ |
| Moc znamionowa | Maksymalna moc, jaką może rozproszyć potencjometr, zwykle od 0,1 W do kilku watów |
| Typ charakterystyki | Liniowa lub logarytmiczna |
| Obrót / przesunięcie | Mechaniczny zakres ruchu suwaka – pełny obrót lub określona długość suwaka |
Uwagi praktyczne przy stosowaniu potencjometrów
Podczas projektowania układów warto pamiętać, że potencjometry mechaniczne mogą ulegać zużyciu i wprowadzać szumy, dlatego w niektórych aplikacjach preferowane są potencjometry cyfrowe lub inne metody regulacji. Dobrze dobrany potencjometr zwiększa trwałość i jakość działania urządzenia.
Znając działanie i zastosowanie potencjometrów, łatwiej będzie zrozumieć inne elementy regulacyjne w układach elektronicznych. Wczoraj mogliśmy omówić działanie rezystorów, a już wkrótce zagłębimy się w temat czujników analogowych i sposobów ich wykorzystania w systemach pomiarowych.
