Power MOSFET – Power Metal Oxide Semiconductor Field Effect Transistor
Power MOSFET to jeden z najważniejszych tranzystorów polowych wykorzystywanych w układach mocy i przetwarzania energii. Jego pełna nazwa to Metal-Oxide-Semiconductor Field Effect Transistor, a dodatek „Power” oznacza, że jest zoptymalizowany do pracy z wysokimi napięciami i prądami. Ten typ tranzystora pozwala na bardzo efektywne sterowanie dużymi obciążeniami, dlatego jest powszechnie stosowany w zasilaczach, przetwornicach i sterownikach silników. Dziś pokażę, jak działa Power MOSFET, co wyróżnia go na tle innych tranzystorów i gdzie najczęściej go spotkasz.
Budowa i zasada działania Power MOSFET
Power MOSFET to tranzystor polowy, którego przewodzenie kontroluje się napięciem przyłożonym do bramki (gate). Jego struktura zawiera warstwę tlenku metalu (oksyd krzemu), która izoluje bramkę od kanału przewodzącego. Dzięki temu wejściowy prąd jest praktycznie zerowy, co oznacza bardzo małe straty sterowania. W zależności od konstrukcji wyróżniamy dwa typy kanałów: N-channel oraz P-channel, przy czym w zastosowaniach mocy dominują tranzystory N-channel ze względu na lepsze parametry.

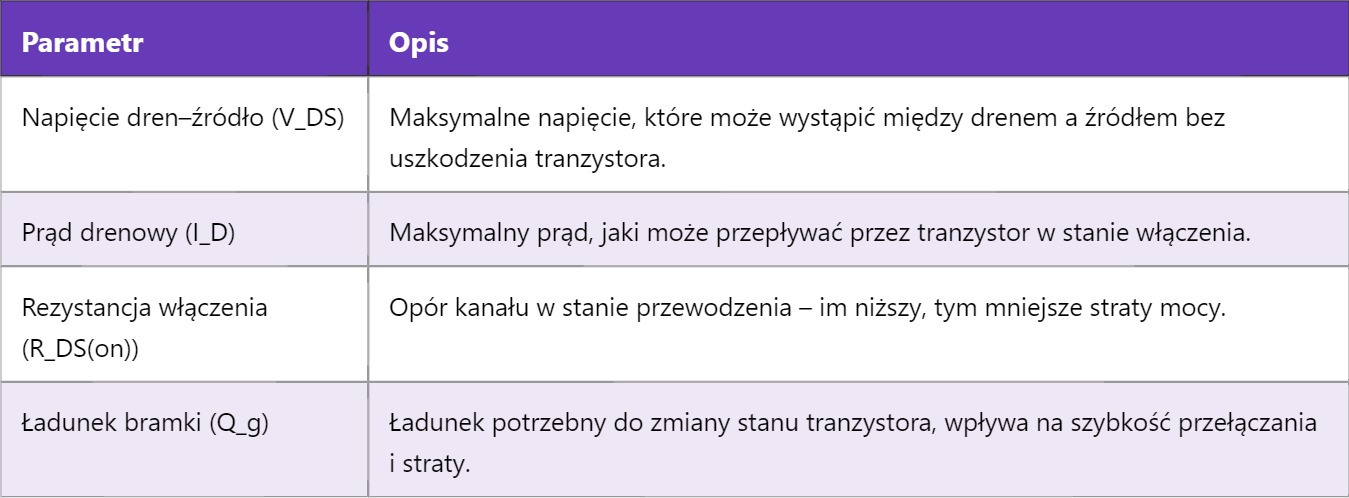

Kluczowe parametry Power MOSFET
| Parametr | Opis |
|---|---|
| Napięcie dren–źródło (V_DS) | Maksymalne napięcie, które może wystąpić między drenem a źródłem bez uszkodzenia tranzystora. |
| Prąd drenowy (I_D) | Maksymalny prąd, jaki może przepływać przez tranzystor w stanie włączenia. |
| Rezystancja włączenia (R_DS(on)) | Opór kanału w stanie przewodzenia – im niższy, tym mniejsze straty mocy. |
| Ładunek bramki (Q_g) | Ładunek potrzebny do zmiany stanu tranzystora, wpływa na szybkość przełączania i straty. |
Zalety Power MOSFETów
Jedną z największych zalet Power MOSFET jest bardzo szybkie przełączanie, co pozwala na efektywną pracę w układach impulsowych, takich jak przetwornice DC-DC czy falowniki. Dodatkowo niskie straty mocy wynikające z małej rezystancji w stanie przewodzenia pozwalają na mniejsze nagrzewanie się elementów i zwiększenie sprawności układów. Sterowanie napięciem bramki bez prądu wejściowego umożliwia proste i energooszczędne układy sterujące.
Zastosowania Power MOSFET
Power MOSFETy są szeroko stosowane w elektronice mocy – w zasilaczach impulsowych, przetwornicach napięcia, sterownikach silników elektrycznych, falownikach czy układach ochronnych. Ze względu na szybkość działania i niskie straty idealnie nadają się do pracy w nowoczesnych systemach elektronicznych, gdzie liczy się wydajność i minimalizacja zużycia energii.
Różnice między Power MOSFET a tranzystorami bipolarnymi
- Power MOSFET jest sterowany napięciem, tranzystory bipolarne prądem.
- Power MOSFET ma wyższą szybkość przełączania.
- Power MOSFET cechuje się niższymi stratami w stanie włączenia.
- Power MOSFET ma bardzo wysoką impedancję wejściową, co ułatwia sterowanie.
Praktyczne uwagi przy użyciu Power MOSFET
Podczas projektowania układów z Power MOSFET należy zwrócić uwagę na odpowiedni dobór tranzystora pod kątem maksymalnego napięcia i prądu, a także na odpowiednie chłodzenie. Wysoka prędkość przełączania może generować zakłócenia elektromagnetyczne, więc poprawne ekranowanie i filtrowanie jest ważne. Niezbędne jest także stosowanie układów zabezpieczających przed przepięciami i przeciążeniami.
Znajomość zasad działania i właściwości Power MOSFET otwiera drogę do zrozumienia bardziej zaawansowanych komponentów wykorzystywanych w układach mocy. Niedawno omawialiśmy tranzystory bipolarny, a już niebawem zagłębimy się w temat IGBT, który łączy cechy MOSFET i tranzystora bipolarnego, rozszerzając możliwości sterowania mocą w jeszcze bardziej wymagających aplikacjach.
