PWM – Pulse Width Modulation
PWM, czyli modulacja szerokości impulsu, to jedna z najważniejszych technik stosowanych w elektronice do sterowania mocą i sygnałami cyfrowymi. Za jej pomocą można precyzyjnie regulować ilość energii dostarczanej do odbiornika bez konieczności używania skomplikowanych układów analogowych. Dzisiaj wyjaśnię, jak działa PWM, jakie ma zastosowania i dlaczego jest tak popularna w elektronice i automatyce.
Co to jest PWM i jak działa?
Modulacja szerokości impulsu polega na zmianie czasu trwania impulsów prostokątnych przy stałym okresie powtarzania. Mówiąc prościej, sygnał PWM to seria impulsów, które mają stałą częstotliwość, ale różną szerokość (czas trwania). Wartość średnia takiego sygnału jest proporcjonalna do wypełnienia impulsu, czyli stosunku czasu, gdy sygnał jest wysoki, do całego okresu. W efekcie, zmieniając szerokość impulsu, kontrolujemy efektywną moc przekazywaną do obciążenia.

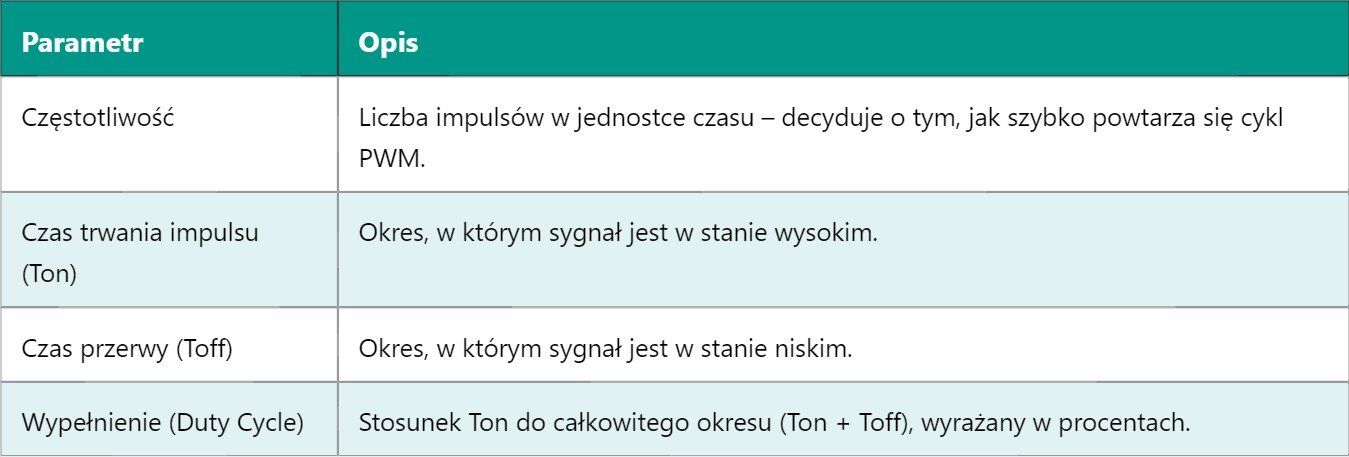

Podstawowe parametry PWM
Zastosowania PWM
PWM jest wykorzystywana praktycznie wszędzie tam, gdzie potrzebna jest regulacja mocy lub sterowanie sygnałami. Najczęściej spotyka się ją w:
- Sterowaniu prędkością silników DC – zmieniając wypełnienie sygnału, reguluje się moc dostarczaną do silnika, a co za tym idzie – jego prędkość.
- Zasilaczach impulsowych – gdzie PWM pozwala efektywnie przetwarzać napięcia i minimalizować straty energii.
- Systemach oświetleniowych LED – do płynnej regulacji jasności światła bez migotania.
- Technologiach audio – modulacja szerokości impulsu jest stosowana do cyfrowego przetwarzania dźwięku.
Zalety i wady PWM
Zaletą PWM jest przede wszystkim wysoka efektywność sterowania mocą. W przeciwieństwie do regulacji liniowej, gdzie nadmiar energii jest tracony jako ciepło, PWM pozwala niemal bezstratnie kontrolować moc. To powoduje mniejsze nagrzewanie się układów i wyższą sprawność. Do wad można zaliczyć możliwość powstawania zakłóceń elektromagnetycznych oraz konieczność stosowania filtrów, aby wygładzić sygnał, jeśli wymagana jest jego forma analogowa.
Jak generować sygnał PWM?
Sygnał PWM może być generowany za pomocą różnych układów: od prostych generatorów na bazie timerów i mikrokontrolerów, aż po zaawansowane układy cyfrowe. Popularne są kontrolery PWM wbudowane w mikrokontrolery, które umożliwiają precyzyjną regulację wypełnienia i częstotliwości. W praktyce wystarczy zaprogramować rejestry odpowiedzialne za ustawienie cyklu pracy, a urządzenie samo wygeneruje odpowiedni sygnał.
Praktyczne wskazówki
W układach sterowania PWM ważne jest dobranie właściwej częstotliwości. Zbyt niska może powodować słyszalne piski lub drgania, a zbyt wysoka może zwiększyć straty przełączania i generować trudne do filtrowania zakłócenia. Dobrze jest także stosować filtry LC lub inne metody wygładzania sygnału, jeśli odbiornik wymaga napięcia stałego o niskich tętnieniach.
Znając zasady działania PWM, łatwiej zrozumieć kolejne tematy związane ze sterowaniem sygnałami i energią. Niedawno omawialiśmy modulację amplitudy (AM), a już wkrótce zagłębimy się w techniki modulacji cyfrowej, które rozszerzają możliwości przesyłu informacji i sterowania w nowoczesnych systemach elektronicznych.
