RF Coaxial Cable – Radio Frequency Coaxial Cable
RF Coaxial Cable, czyli koncentryczny kabel do transmisji sygnałów o częstotliwościach radiowych, to jeden z podstawowych elementów w systemach komunikacji bezprzewodowej, telewizji, radarach czy sprzęcie pomiarowym. Kiedy tłumaczę to moim czytelnikom, łatwo zauważyć, że konstrukcja kabla koncentrycznego jest przemyślana tak, by zminimalizować straty sygnału oraz chronić go przed zakłóceniami elektromagnetycznymi. Dziś zajmiemy się szczegółową budową, parametrami technicznymi oraz zastosowaniami tych kabli w różnych dziedzinach elektroniki i telekomunikacji.
Budowa kabla koncentrycznego RF
Kabel koncentryczny RF składa się z kilku warstw, które pełnią określone funkcje. W środku znajduje się żyła przewodząca, wykonana najczęściej z miedzi lub posrebrzanego miedziowego drutu, przez którą przesyłany jest sygnał. Ta żyła otoczona jest dielektrykiem – izolacyjną warstwą, która oddziela ją od zewnętrznego ekranu. Kolejnym elementem jest oplot lub folia aluminiowa, które stanowią ekran chroniący sygnał przed zakłóceniami zewnętrznymi i jednocześnie pełnią funkcję przewodu powrotnego. Na zewnątrz znajduje się izolacja z tworzywa sztucznego, odporna na warunki mechaniczne i środowiskowe.

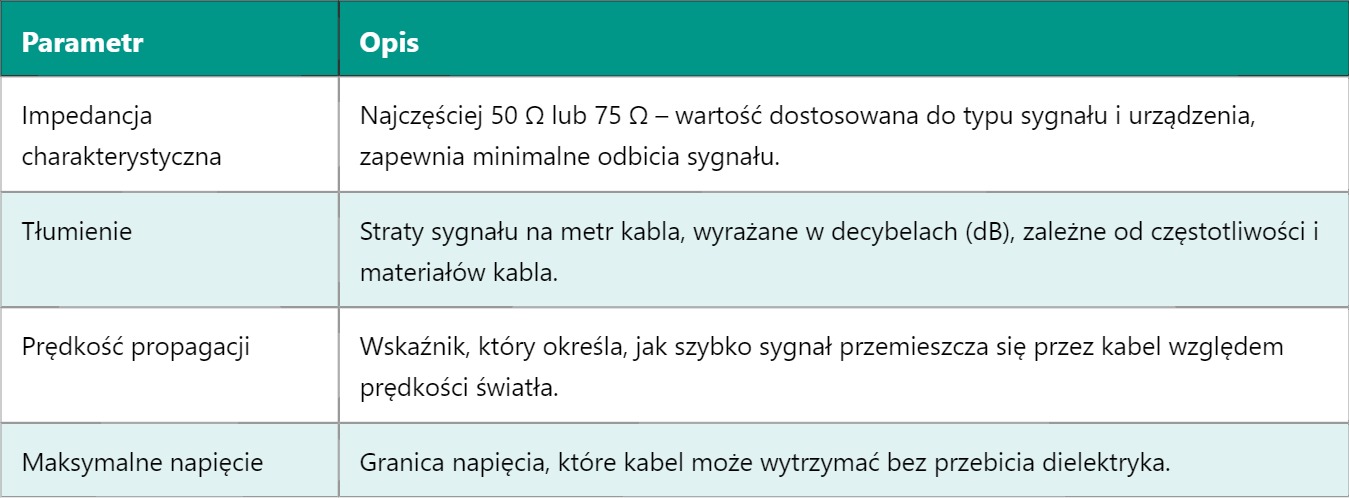

Kluczowe parametry techniczne
| Parametr | Opis |
|---|---|
| Impedancja charakterystyczna | Najczęściej 50 Ω lub 75 Ω – wartość dostosowana do typu sygnału i urządzenia, zapewnia minimalne odbicia sygnału. |
| Tłumienie | Straty sygnału na metr kabla, wyrażane w decybelach (dB), zależne od częstotliwości i materiałów kabla. |
| Prędkość propagacji | Wskaźnik, który określa, jak szybko sygnał przemieszcza się przez kabel względem prędkości światła. |
| Maksymalne napięcie | Granica napięcia, które kabel może wytrzymać bez przebicia dielektryka. |
Zastosowanie RF Coaxial Cable
Kabel koncentryczny RF jest powszechnie używany do przesyłu sygnałów radiowych w systemach nadawczo-odbiorczych, antenach radiowych i telewizyjnych, a także w profesjonalnych instalacjach pomiarowych i laboratoryjnych. Jego zadaniem jest przenoszenie sygnału wysokiej częstotliwości bez strat i zakłóceń, co jest kluczowe w telekomunikacji i sieciach bezprzewodowych. W instalacjach telewizyjnych najczęściej stosuje się kable o impedancji 75 Ω, natomiast w systemach radiowych i antenach satelitarnych 50 Ω.
Rodzaje kabli koncentrycznych RF
- RG-58 – popularny kabel o impedancji 50 Ω, stosowany w sieciach radiowych i amatorskich systemach transmisji.
- RG-6 – kabel o impedancji 75 Ω, często wykorzystywany w instalacjach telewizyjnych i satelitarnych.
- LMR – seria kabli charakteryzująca się niskim tłumieniem, wykorzystywana w profesjonalnych systemach RF.
Wybór i montaż kabla koncentrycznego
Dobór odpowiedniego kabla koncentrycznego zależy od zastosowania, długości trasy oraz wymaganej jakości sygnału. Ważne jest, aby kabel miał właściwą impedancję zgodną z resztą systemu, co zapobiega odbiciom i zakłóceniom. Montaż wymaga użycia specjalistycznych złączy (np. SMA, BNC, F), które gwarantują solidne i stabilne połączenie. Przy instalacji należy unikać ostrych zgięć kabla oraz jego uszkodzeń mechanicznych, ponieważ wpływa to na jakość przesyłanego sygnału.
Najczęstsze problemy i jak ich unikać
- Tłumienie i straty sygnału – szczególnie przy długich odcinkach kabla mogą powodować degradację jakości sygnału.
- Zwarcia i uszkodzenia ekranu – prowadzą do zakłóceń i utraty sygnału.
- Niewłaściwy dobór impedancji – powoduje odbicia sygnału i interferencje.
Zrozumienie działania i cech kabli koncentrycznych jest kluczowe, by prawidłowo zaprojektować systemy RF i uniknąć problemów z transmisją. Niedawno omawiane było zagadnienie anten i ich charakterystyk, co dobrze uzupełnia wiedzę o przesyle sygnału. Wkrótce warto będzie przyjrzeć się złączom RF, które decydują o jakości i stabilności połączeń w takich instalacjach.
