RTC – Real Time Clock
RTC, czyli Real Time Clock, to specjalizowany układ scalony lub moduł elektroniczny, który odpowiada za precyzyjne odmierzanie i przechowywanie aktualnego czasu oraz daty nawet wtedy, gdy główny system jest wyłączony. Kiedy tłumaczę to moim czytelnikom, łatwo zauważyć, że RTC to swego rodzaju „zegarek” systemu elektronicznego, który pozwala na utrzymanie dokładnej informacji o czasie, co jest kluczowe w wielu urządzeniach – od komputerów, przez systemy wbudowane, aż po urządzenia IoT.
Budowa i zasada działania RTC
Podstawowym elementem RTC jest rezonator kwarcowy, który generuje stabilne impulsy o częstotliwości 32,768 Hz. To właśnie na ich podstawie układ liczy sekundy, minuty, godziny, dni, miesiące i lata. RTC posiada również małą baterię lub kondensator podtrzymujący zasilanie, co umożliwia mu działanie nawet wtedy, gdy reszta systemu jest odłączona od prądu. Dzięki temu zegar nie „gubi” czasu, co jest ważne przy każdym ponownym uruchomieniu urządzenia.
Parametry i funkcje RTC

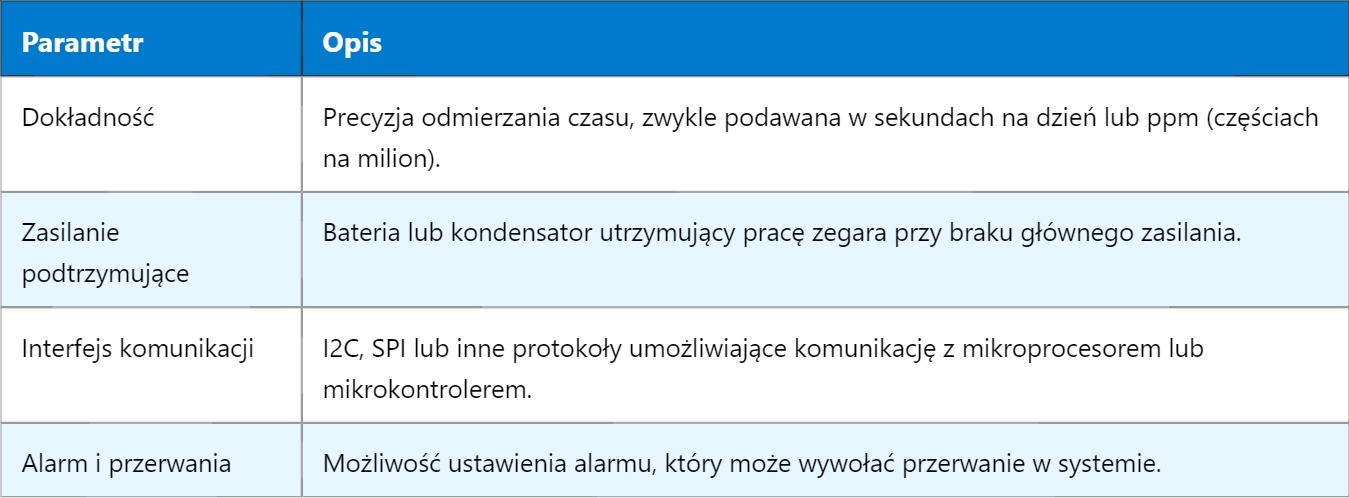

| Parametr | Opis |
|---|---|
| Dokładność | Precyzja odmierzania czasu, zwykle podawana w sekundach na dzień lub ppm (częściach na milion). |
| Zasilanie podtrzymujące | Bateria lub kondensator utrzymujący pracę zegara przy braku głównego zasilania. |
| Interfejs komunikacji | I2C, SPI lub inne protokoły umożliwiające komunikację z mikroprocesorem lub mikrokontrolerem. |
| Alarm i przerwania | Możliwość ustawienia alarmu, który może wywołać przerwanie w systemie. |
Zastosowanie RTC
RTC stosowane jest w bardzo wielu urządzeniach, gdzie ważne jest dokładne śledzenie czasu. Przykłady to komputery osobiste, gdzie pozwala na zachowanie prawidłowej daty i godziny systemowej; systemy alarmowe, które muszą działać według harmonogramu; systemy automatyki budynkowej oraz różne urządzenia wbudowane, np. liczniki energii czy kamery monitoringu. Bez RTC większość urządzeń traciłaby synchronizację po wyłączeniu zasilania.
Jak działa komunikacja z RTC?
Współczesne RTC najczęściej komunikują się z mikrokontrolerem przez interfejs I2C lub SPI. To pozwala na odczytanie i ustawienie aktualnego czasu, a także na konfigurację alarmów i innych funkcji. Przy projektowaniu systemu z RTC ważne jest, aby oprogramowanie regularnie synchronizowało czas i obsługiwało sygnały alarmowe, co umożliwia tworzenie precyzyjnych harmonogramów zadań.
Rodzaje RTC
- RTC zasilane bateryjnie – popularne w systemach wymagających ciągłej pracy zegara, nawet przy odłączonym głównym zasilaniu.
- RTC zasilane z kondensatora – używane tam, gdzie bateria nie jest potrzebna, ale zegar musi podtrzymać czas przez krótki okres.
- RTC zintegrowane z mikroprocesorem – wbudowane w układy SoC, oszczędzające miejsce i koszt.
Typowe problemy i wyzwania
Dokładność RTC może się zmieniać pod wpływem temperatury, starzenia się kryształu kwarcowego lub wahań napięcia podtrzymującego. Dlatego czasem konieczne jest stosowanie kalibracji lub bardziej zaawansowanych układów synchronizowanych z zewnętrznym źródłem czasu, np. GPS lub serwerami NTP. W projektach o krytycznym znaczeniu dla synchronizacji, znajomość tych ograniczeń jest kluczowa.
Znajomość działania RTC pozwala lepiej zrozumieć, jak współczesne urządzenia elektroniczne zachowują czas i datę. Niedawno omawialiśmy układy timerów i liczników, które współpracują z RTC, a w kolejnych artykułach przyjrzymy się mechanizmom synchronizacji czasu w sieciach komputerowych i ich zastosowaniu w systemach czasu rzeczywistego.
