SAR – Successive Approximation Register
SAR, czyli Successive Approximation Register, to kluczowy element wielu przetworników analogowo-cyfrowych (ADC), który umożliwia szybkie i dokładne zamienianie sygnału analogowego na cyfrowy. Ten rejestr sukcesywnej aproksymacji jest sercem ADC typu SAR, który jest szeroko stosowany w systemach pomiarowych, automatyce oraz elektronice użytkowej. Gdy tłumaczę zasady działania SAR moim czytelnikom, podkreślam, jak ważna jest precyzja i szybkość tego rozwiązania w nowoczesnych urządzeniach.
Jak działa Successive Approximation Register?
Podstawową ideą działania SAR jest iteracyjne przybliżanie wartości cyfrowej odpowiadającej wejściowemu sygnałowi analogowemu. Proces rozpoczyna się od ustawienia najwyższego bitu rejestru na „1”, a pozostałych na „0”. Następnie porównywany jest sygnał wyjściowy przetwornika cyfrowo-analogowego (DAC) z sygnałem wejściowym ADC. Jeśli sygnał DAC jest większy od sygnału wejściowego, dany bit jest zerowany, w przeciwnym razie pozostaje ustawiony. Proces powtarza się sukcesywnie dla kolejnych bitów, co pozwala na szybkie określenie cyfrowej wartości sygnału analogowego z dużą dokładnością.
Elementy składowe ADC SAR
- Rejestr SAR – odpowiedzialny za przechowywanie i modyfikację kolejnych przybliżeń cyfrowych.
- Przetwornik DAC – konwertuje aktualne przybliżenie cyfrowe na sygnał analogowy do porównania.
- Komparator – porównuje sygnał wejściowy analogowy z sygnałem DAC i decyduje o dalszych krokach.
- Sterownik – zarządza kolejnością działań i synchronizuje działanie całego systemu.
Zalety i zastosowania ADC SAR
ADC z rejestrem SAR wyróżniają się bardzo dobrą dokładnością i stosunkowo szybkim czasem konwersji, co czyni je doskonałym wyborem dla systemów wymagających precyzyjnego pomiaru sygnałów o średniej częstotliwości. Znajdują zastosowanie w przemysłowych czujnikach, systemach kontroli procesów, medycynie (np. w aparatach EKG) czy w instrumentach pomiarowych.

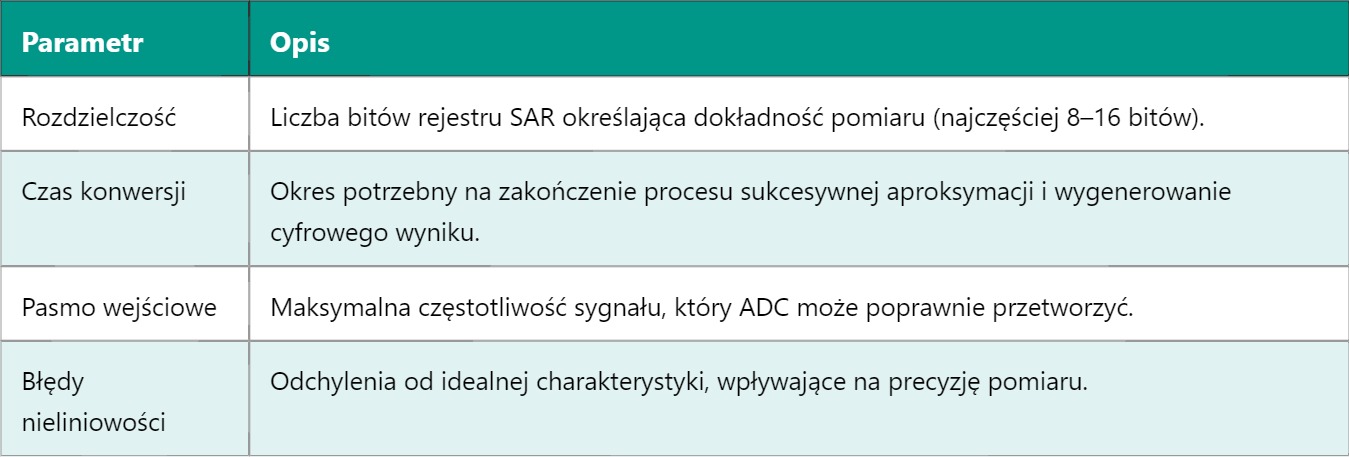

Parametry decydujące o jakości ADC SAR
| Parametr | Opis |
|---|---|
| Rozdzielczość | Liczba bitów rejestru SAR określająca dokładność pomiaru (najczęściej 8–16 bitów). |
| Czas konwersji | Okres potrzebny na zakończenie procesu sukcesywnej aproksymacji i wygenerowanie cyfrowego wyniku. |
| Pasmo wejściowe | Maksymalna częstotliwość sygnału, który ADC może poprawnie przetworzyć. |
| Błędy nieliniowości | Odchylenia od idealnej charakterystyki, wpływające na precyzję pomiaru. |
Jak SAR współpracuje z innymi układami?
Rejestr sukcesywnej aproksymacji jest elementem systemów analogowo-cyfrowych, które często pracują w połączeniu z mikroprocesorami i układami cyfrowymi. Pozwala to na szybkie przetwarzanie danych z czujników i urządzeń pomiarowych, dzięki czemu możliwe jest sterowanie procesami w czasie rzeczywistym. Zaletą SAR jest także możliwość łatwego integracji z nowoczesnymi interfejsami cyfrowymi i protokołami komunikacji.
Wyzwania i ograniczenia ADC SAR
Chociaż SAR jest bardzo efektywny, jego prędkość jest ograniczona przez czas potrzebny na przeprowadzenie kolejnych kroków sukcesywnej aproksymacji. Dlatego nie jest najlepszym wyborem do pomiarów bardzo szybkich sygnałów o wysokich częstotliwościach. W takich sytuacjach lepiej sprawdzają się inne typy ADC, np. sigma-delta lub flash ADC. Ponadto, projektując system z ADC SAR, trzeba zwrócić uwagę na prawidłowe filtrowanie sygnału analogowego, aby zminimalizować zakłócenia i szumy.
Zrozumienie działania SAR jest ważne, ponieważ wiele układów przetwarzających sygnały bazuje na tej technice. Niedawno omawialiśmy ADC typu sigma-delta, które oferują wyższą rozdzielczość kosztem szybkości, a w kolejnych wpisach przyjrzymy się technikom cyfrowego filtrowania sygnałów, które współpracują z ADC, aby poprawić jakość odczytów i efektywność całego systemu.
