SOIC – Small Outline Integrated Circuit
SOIC, czyli Small Outline Integrated Circuit, to popularny typ obudowy scalonych układów elektronicznych, który jest powszechnie stosowany w nowoczesnej elektronice. Ta kompaktowa forma obudowy pozwala na oszczędność miejsca na płytce drukowanej (PCB), a jednocześnie zapewnia łatwość montażu i dobrą wydajność termiczną. Dziś wyjaśnię, czym dokładnie jest SOIC, jakie ma zalety i w jakich zastosowaniach najczęściej się pojawia, abyś mógł lepiej zrozumieć jego rolę w projektach elektronicznych.
Charakterystyka SOIC
SOIC to rodzaj obudowy typu surface-mount device (SMD), co oznacza, że układ montowany jest bezpośrednio na powierzchni płytki drukowanej, bez konieczności przewlekania nóżek przez otwory. Standardowa obudowa SOIC jest płaska i prostokątna, z nóżkami (pinami) ułożonymi wzdłuż dwóch przeciwległych krawędzi, co znacznie ułatwia lutowanie i kontrolę jakości połączeń.
Zalety obudowy SOIC
- Oszczędność miejsca na PCB: Mniejszy rozmiar w porównaniu do tradycyjnych obudów DIP pozwala projektować mniejsze i bardziej zwarte układy elektroniczne.
- Łatwość montażu: Obudowa SOIC jest przystosowana do maszynowego montażu, co zwiększa tempo produkcji i minimalizuje błędy lutowania.
- Dobra wydajność termiczna: Chociaż SOIC jest mniejszy, jego konstrukcja pozwala na efektywne odprowadzanie ciepła, co jest ważne w układach o większym poborze mocy.
- Kompatybilność z nowoczesnymi procesami produkcyjnymi: SOIC idealnie wpisuje się w technologie SMT, które dominują obecnie w produkcji elektroniki.
Zastosowania SOIC
SOIC znajduje szerokie zastosowanie w różnorodnych urządzeniach, od elektroniki konsumenckiej, poprzez sprzęt przemysłowy, aż po systemy motoryzacyjne. Typowe układy dostępne w obudowie SOIC to wzmacniacze operacyjne, regulatory napięcia, pamięci EEPROM, mikroprocesory i wiele innych. Dzięki temu, że jest to jeden z najbardziej uniwersalnych formatów, SOIC często pojawia się jako zamiennik starszych, większych obudów DIP, pozwalając na modernizację istniejących projektów bez zmiany ich funkcjonalności.
Porównanie SOIC z innymi obudowami
Warto zauważyć, że SOIC bywa często porównywany z obudowami DIP (Dual In-line Package) oraz QFP (Quad Flat Package). DIP ma większe nóżki i wymaga przewlekania przez otwory w PCB, co jest mniej efektywne w nowoczesnej produkcji. QFP ma nóżki rozmieszczone na czterech stronach, co pozwala na większą gęstość pinów, ale zwiększa komplikację montażu. SOIC stanowi więc kompromis – oferuje wygodny montaż powierzchniowy i umiarkowaną liczbę pinów, co jest optymalne dla wielu zastosowań.

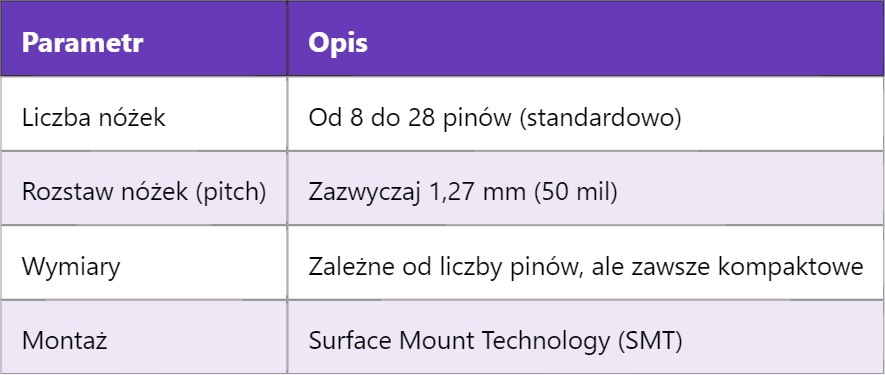

Ważne parametry do rozważenia przy wyborze SOIC
- Pitch: Rozstaw nóżek to kluczowy parametr, najczęściej 1,27 mm, choć dostępne są też wersje z mniejszym rozstawem.
- Liczba pinów: Dobierana zależnie od funkcji układu – im więcej funkcji, tym więcej nóżek.
- Wymiary: Zależą od liczby pinów i przeznaczenia układu, ale zawsze są kompaktowe, co ułatwia oszczędność miejsca na PCB.
- Temperatura pracy: Różne modele SOIC są przystosowane do różnych zakresów temperatur, co jest istotne w urządzeniach przemysłowych lub motoryzacyjnych.
Warto zwrócić uwagę, że projektowanie PCB z użyciem SOIC wymaga precyzyjnego doboru padów lutowniczych oraz kontrolowania procesów lutowania, aby zapewnić trwałe i bezawaryjne połączenia. Znajomość technologii SMT i właściwości obudów takich jak SOIC jest więc niezbędna dla każdego inżyniera zajmującego się elektroniką.
Jutro przyjrzymy się innym popularnym obudowom SMD, takim jak QFN czy TSSOP, które oferują jeszcze większą gęstość pinów i różne możliwości montażu, a które często pojawiają się w zaawansowanych projektach elektroniki. Dzięki temu lepiej zrozumiesz, jak wybierać odpowiednią obudowę do konkretnego zastosowania oraz jakie są kompromisy między różnymi rozwiązaniami.
