SSR – Solid State Relay (Przekaźnik półprzewodnikowy)
Przekaźnik półprzewodnikowy, czyli SSR (ang. Solid State Relay), to element elektroniczny, który zastępuje tradycyjne przekaźniki elektromagnetyczne. Dziś opowiem Ci, jak działa SSR, jakie ma zalety, gdzie jest stosowany oraz czym różni się od klasycznych przekaźników mechanicznych. W trakcie poznawania tej technologii warto pamiętać o powiązanych zagadnieniach takich jak triaki, tyrystory czy izolacja galwaniczna, które mają istotne znaczenie w praktyce użytkowania SSR.
Co to jest SSR i jak działa?
Solid State Relay to przekaźnik elektroniczny, który zamiast ruchomych styków wykorzystuje elementy półprzewodnikowe do przełączania obwodów elektrycznych. W przeciwieństwie do klasycznych przekaźników mechanicznych, SSR nie posiada części ruchomych, co przekłada się na dłuższą żywotność i większą niezawodność. W standardowej konstrukcji SSR stosuje się optotriaki lub tranzystory MOSFET, które umożliwiają bezstykowe przełączanie prądu.
Budowa i zasada działania
Typowy przekaźnik SSR składa się z dwóch głównych sekcji: obwodu sterującego oraz obwodu wyjściowego. Obwód sterujący najczęściej opiera się na diodzie LED, która po załączeniu emituje światło, aktywując fototranzystor lub fototriak w części wyjściowej. Dzięki temu następuje przełączenie obwodu głównego bez fizycznego kontaktu styków. Ta izolacja optyczna zapewnia galwaniczne oddzielenie części sterującej od mocy, co zwiększa bezpieczeństwo i odporność na zakłócenia.
Zalety przekaźników półprzewodnikowych
- Brak ruchomych części – co eliminuje zużycie mechaniczne i wydłuża żywotność
- Szybki czas przełączania, nawet w mikrosekundach
- Brak iskier i hałasu podczas przełączania, co jest istotne w środowiskach wymagających ciszy i czystości
- Odporność na wibracje i wstrząsy
- Możliwość sterowania zarówno prądem stałym (DC), jak i zmiennym (AC)
- Niska moc sterująca wymagana do załączenia
Zastosowania SSR
Przekaźniki SSR znalazły szerokie zastosowanie w automatyce przemysłowej, systemach grzewczych, sterowaniu oświetleniem, a także w urządzeniach elektronicznych wymagających szybkiego i niezawodnego przełączania obwodów. Szczególnie popularne są w regulacji temperatury, gdzie współpracują z termostatami i czujnikami, pozwalając na precyzyjne sterowanie obciążeniem grzewczym bez zużycia mechanicznego elementów. Dzięki temu możemy mówić o znacznym zwiększeniu trwałości urządzeń.

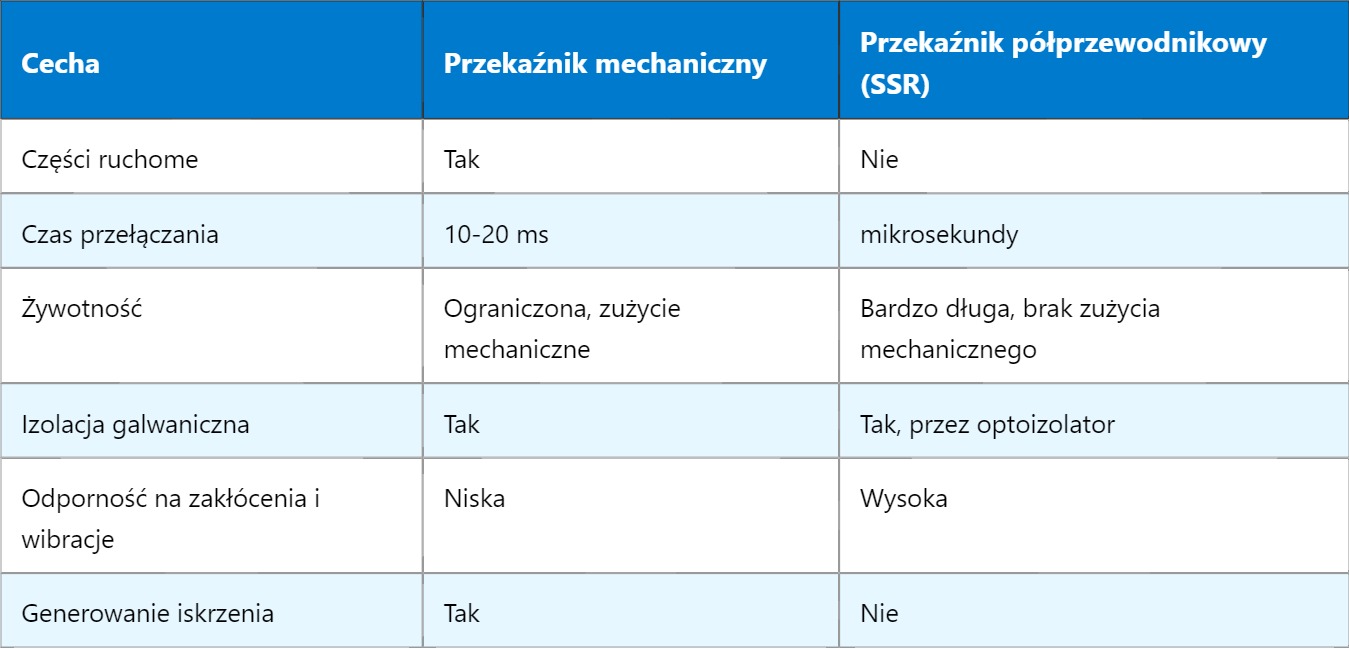

Porównanie SSR i przekaźników elektromagnetycznych
| Cecha | Przekaźnik mechaniczny | Przekaźnik półprzewodnikowy (SSR) |
|---|---|---|
| Części ruchome | Tak | Nie |
| Czas przełączania | 10-20 ms | mikrosekundy |
| Żywotność | Ograniczona, zużycie mechaniczne | Bardzo długa, brak zużycia mechanicznego |
| Izolacja galwaniczna | Tak | Tak, przez optoizolator |
| Odporność na zakłócenia i wibracje | Niska | Wysoka |
| Generowanie iskrzenia | Tak | Nie |
Wyzwania i ograniczenia
Chociaż SSR ma wiele zalet, istnieją również pewne ograniczenia. Na przykład przekaźniki półprzewodnikowe generują ciepło podczas pracy, co wymaga stosowania radiatorów. Ponadto w przypadku zastosowań w układach prądu przemiennego ważne jest, aby SSR potrafił przełączać prąd na zerowym przebiegu (zero-cross switching), co minimalizuje zakłócenia elektromagnetyczne. Warto też zwrócić uwagę na napięcia i prądy znamionowe – dobór odpowiedniego modelu SSR do aplikacji jest kluczowy, aby uniknąć uszkodzeń lub niewłaściwej pracy układu.
Powiązane technologie i terminy
Znając działanie SSR, łatwiej zrozumieć, jak działają triaki czy tyrystory, które często stanowią elementy wyjściowe w tych przekaźnikach. W kontekście izolacji i sterowania warto także pamiętać o optoizolatorach, które zapewniają bezpieczeństwo i stabilność pracy. W automatyce przemysłowej często spotkasz także układy sterujące wykorzystujące sygnały PWM do kontroli mocy, gdzie SSR odgrywają ważną rolę jako elementy przełączające obciążenia.
Warto też zauważyć, że wczoraj omawialiśmy podstawy przekaźników elektromagnetycznych, więc teraz masz pełniejszy obraz ich elektronicznych odpowiedników. W kolejnych artykułach przyjrzymy się bliżej układom sterowania mocą oraz technikom minimalizacji strat ciepła, które są bardzo ważne przy projektowaniu systemów opartych na przekaźnikach półprzewodnikowych.
