SVC – Static VAR Compensator (Statyczny Kompensator Mocy Biernej)
Static VAR Compensator, czyli SVC, to zaawansowane urządzenie elektroenergetyczne wykorzystywane do poprawy jakości energii elektrycznej w sieciach przesyłowych i dystrybucyjnych. SVC służy głównie do dynamicznej regulacji mocy biernej, co przekłada się na stabilizację napięcia oraz redukcję strat przesyłowych. Dziś wyjaśnię, jak działa SVC, jakie są jego główne elementy, a także jakie korzyści daje w praktyce. Przy okazji omówimy pojęcia mocy czynnej i biernej, które są kluczowe do zrozumienia działania tego typu kompensatorów.
Co to jest moc bierna i dlaczego jest ważna?
Moc bierna (Reactive Power) nie wykonuje pracy użytecznej, ale jest niezbędna do wytworzenia i utrzymania pola magnetycznego w urządzeniach takich jak transformatory, silniki czy cewki. Moc czynna (Active Power) natomiast odpowiada za rzeczywistą pracę, np. napędzenie maszyny czy oświetlenie. W sieciach energetycznych nadmiar lub niedobór mocy biernej powoduje wahania napięcia, co może prowadzić do niestabilności i strat. Dlatego kompensacja mocy biernej, np. przez SVC, jest kluczowa do efektywnego działania sieci.
Budowa i zasada działania SVC
SVC składa się z kilku głównych elementów: reaktorów szeregowych, kondensatorów oraz układu sterowania. Urządzenie działa na zasadzie dynamicznej regulacji ilości mocy biernej w sieci poprzez szybkie załączanie lub wyłączanie tych elementów. Reaktory indukcyjne generują moc bierną indukcyjną (ujemną), a kondensatory moc bierną pojemnościową (dodatnią). Sterownik SVC monitoruje napięcie w sieci i w czasie rzeczywistym dopasowuje odpowiednią kombinację reaktorów i kondensatorów, utrzymując napięcie na stabilnym poziomie.
Typy i konfiguracje SVC
- Reaktory tłumienia harmonicznych – elementy mające na celu redukcję zakłóceń wywołanych przez nieliniowe obciążenia w sieci.
- Kontrolowane reaktory szeregowe – pozwalają na dokładną regulację mocy biernej przez zmianę indukcyjności.
- Kondensatory złączone szeregowo lub równolegle – oferują elastyczność w kompensacji mocy biernej opartej na wymaganiach sieci.
Ważne jest, że SVC pracuje niemal natychmiastowo, w przeciwieństwie do tradycyjnych układów kompensacyjnych, które działają wolniej i mniej precyzyjnie. Dzięki temu jest często stosowany w systemach wysokiego i bardzo wysokiego napięcia (HV i EHV), gdzie wymagane są szybkie reakcje na zmiany obciążenia.
Zastosowania SVC w praktyce
SVC znajduje zastosowanie w:
- stabilizacji napięcia w sieciach przesyłowych i dystrybucyjnych,
- redukcji strat przesyłowych, co zwiększa efektywność przesyłu energii,
- poprawie zdolności przesyłowej linii energetycznych,
- ochronie sprzętu elektrycznego przed skutkami przepięć i spadków napięcia,
- kompensacji mocy biernej przy zmiennych obciążeniach przemysłowych i miejskich.
Wpływ SVC na jakość energii elektrycznej
Jakość energii elektrycznej jest kluczowa dla niezawodności i żywotności urządzeń elektrycznych. SVC pozwala na:

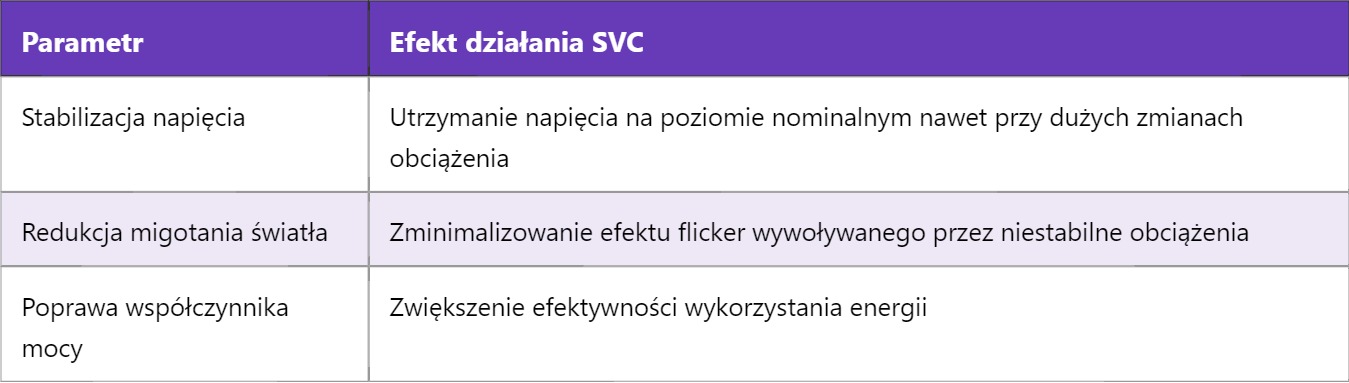

| Parametr | Efekt działania SVC |
|---|---|
| Stabilizacja napięcia | Utrzymanie napięcia na poziomie nominalnym nawet przy dużych zmianach obciążenia |
| Redukcja migotania światła | Zminimalizowanie efektu flicker wywoływanego przez niestabilne obciążenia |
| Poprawa współczynnika mocy | Zwiększenie efektywności wykorzystania energii |
W praktyce, utrzymanie stabilnego napięcia i właściwego współczynnika mocy zmniejsza ryzyko uszkodzeń silników indukcyjnych oraz innych urządzeń, które są szczególnie wrażliwe na wahania parametrów zasilania.
SVC a inne technologie kompensacji mocy biernej
SVC to jedna z nowoczesnych technologii kompensacji, obok urządzeń takich jak STATCOM czy klasyczne baterie kondensatorów. W porównaniu do STATCOM, które bazuje na przetwornicach mocy i półprzewodnikach, SVC jest prostszy konstrukcyjnie, ale nadal bardzo efektywny. Z kolei tradycyjne baterie kondensatorów są mniej elastyczne i reagują wolniej. Z tego powodu, jeśli Twoja sieć wymaga szybkiej i precyzyjnej regulacji napięcia, SVC jest świetnym wyborem.
Warto zauważyć, że efektywna praca SVC wymaga integracji z systemami automatyki i monitoringu, które analizują w czasie rzeczywistym parametry sieci i pozwalają na optymalną kontrolę pracy kompensatora. Zrozumienie roli SVC pozwala lepiej planować i zarządzać systemami elektroenergetycznymi, które coraz częściej muszą radzić sobie z niestabilnymi obciążeniami, np. z odnawialnych źródeł energii.
Jutro przyjrzymy się dokładniej urządzeniom takim jak STATCOM, które są często uzupełnieniem lub alternatywą dla SVC w nowoczesnych systemach energetycznych.
