SWR – Standing Wave Ratio (Współczynnik Fali Stojącej)
SWR, czyli Standing Wave Ratio, to kluczowy parametr w dziedzinie transmisji sygnałów radiowych i telekomunikacji, który pozwala ocenić jakość dopasowania impedancji między źródłem sygnału a linią transmisyjną lub anteną. Dziś wyjaśnię Ci, czym dokładnie jest SWR, jak się go mierzy, dlaczego jest tak ważny dla efektywnej transmisji energii oraz jakie konsekwencje niesie za sobą złe dopasowanie impedancji.
Definicja i znaczenie SWR
Standing Wave Ratio to stosunek amplitudy fali stojącej na linii transmisyjnej, powstałej w wyniku interferencji fali nadchodzącej i odbitej. Fala stojąca powstaje, gdy impedancja obciążenia (np. anteny) nie jest równa impedancji linii transmisyjnej, co powoduje odbicie części energii sygnału z powrotem do nadajnika. Współczynnik SWR wyraża się matematycznie jako:

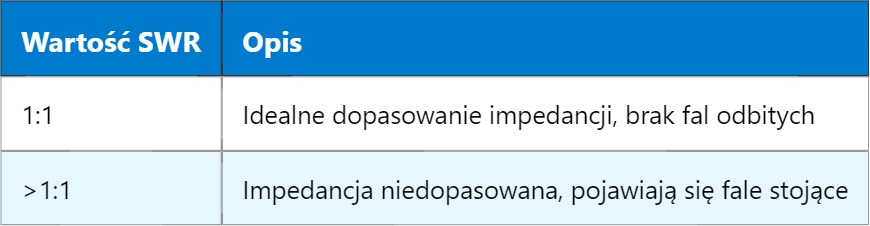

Im niższy współczynnik SWR, tym lepsze dopasowanie i większa efektywność przesyłu mocy. W praktyce wartości poniżej 1,5:1 są uważane za dobre, a powyżej 2:1 mogą wskazywać na problem wymagający korekty.
Jak powstają fale stojące?
Fale stojące powstają w wyniku nakładania się dwóch fal elektromagnetycznych poruszających się w przeciwnych kierunkach: fali nadchodzącej i fali odbitej. Kiedy impedancja anteny nie zgadza się z impedancją linii transmisyjnej, część energii jest odbijana, co powoduje powstanie charakterystycznych węzłów i strzałek na linii.
Pomiar i interpretacja SWR
Pomiar SWR wykonuje się za pomocą miernika fal stojących (SWR meter) lub analizatora antenowego. W praktyce urządzenia te podają wartość współczynnika SWR, który pozwala szybko ocenić, czy antena i linia transmisyjna są poprawnie dopasowane. Dobrze dopasowana antena minimalizuje straty energii, co wpływa na jakość sygnału i zasięg transmisji.
Znaczenie dopasowania impedancji
Dopasowanie impedancji jest kluczowe nie tylko w radiofonii, ale także w wielu innych systemach transmisji sygnałów wysokiej częstotliwości, takich jak radar, systemy satelitarne czy nawet urządzenia nadawczo-odbiorcze w telekomunikacji cyfrowej. Słabe dopasowanie może prowadzić do uszkodzeń nadajnika na skutek odbicia mocy, a także do spadku efektywności i jakości sygnału. Dlatego często w torach RF stosuje się elementy dopasowujące, takie jak transformatory impedancji, linie kwaterfalowe czy układy L-C.
Fale stojące a VSWR
VSWR (Voltage Standing Wave Ratio) to najczęściej stosowana forma SWR, opisująca stosunek napięcia fali stojącej. W praktyce często używa się obu tych określeń zamiennie, jednak VSWR jest dokładniejszym wskaźnikiem z punktu widzenia pomiarów napięciowych na linii transmisyjnej.
Zastosowania i praktyczne konsekwencje
- W systemach antenowych – kontrola jakości dopasowania anteny do nadajnika
- W liniach transmisyjnych – optymalizacja przesyłu energii, redukcja strat
- W projektowaniu układów RF – dobór elementów dopasowujących i filtrów
- W testach i diagnostyce urządzeń nadawczo-odbiorczych
Znajomość SWR jest szczególnie ważna dla osób zajmujących się budową i serwisowaniem anten, systemów radiowych czy urządzeń nadawczo-odbiorczych. Jutro możemy spojrzeć na temat filtrów RF i ich roli w eliminacji niepożądanych zakłóceń, co jest kolejnym krokiem w zapewnianiu czystej i efektywnej transmisji sygnału.
