TNC Connector – Gwintowane złącze Neill–Concelman
TNC Connector, czyli gwintowane złącze Neill–Concelman, to popularny typ złącza koncentrycznego wykorzystywany przede wszystkim w systemach RF (radio frequency) oraz mikrofalowych. Charakteryzuje się on gwintowanym mechanizmem blokującym, który zapewnia lepszą stabilność połączenia i odporność na wibracje oraz warunki środowiskowe w porównaniu do bardziej popularnego złącza typu SMA czy BNC. Dziś dokładnie wyjaśnię, jak działa złącze TNC, gdzie jest stosowane i dlaczego jego konstrukcja ma tak duże znaczenie dla wysokiej jakości transmisji sygnałów o wysokich częstotliwościach.
Budowa i zasada działania złącza TNC
Złącze TNC to odmiana złącza typu N, ale z mechanizmem gwintowanym zamiast zatrzaskowego. W praktyce oznacza to, że do połączenia elementów kabla z urządzeniem używamy gwintu, który daje pewniejsze i trwalsze połączenie mechaniczne. Konstrukcja składa się z centralnego przewodnika (pin lub gniazdo), izolatora oraz metalowej obudowy z gwintem. Taka budowa pozwala na stabilne przenoszenie sygnałów w zakresie do kilku GHz – zwykle do około 11 GHz, choć specjalistyczne wersje mogą pracować jeszcze wyżej.
Zalety złącza TNC
- Wyższa odporność na zakłócenia mechaniczne dzięki gwintowanemu połączeniu
- Lepsze dopasowanie impedancji, zwykle 50 Ω, co minimalizuje straty sygnału i odbicia
- Odporność na warunki atmosferyczne – złącza często mają dodatkowe uszczelnienia, co czyni je odpowiednimi do zastosowań outdoorowych
- Uniwersalność – stosowane w wielu urządzeniach RF, antenach, miernikach i systemach łączności
Zastosowanie TNC Connector
Złącza TNC są szeroko wykorzystywane w telekomunikacji, systemach radarowych, łączności satelitarnej, a także w sprzęcie pomiarowym. Dzięki swojej konstrukcji idealnie nadają się do instalacji, gdzie istnieje ryzyko drgań lub mechanicznych wstrząsów – na przykład w transporcie, urządzeniach wojskowych czy w przemyśle lotniczym. W wielu przypadkach wybór złącza TNC zamiast BNC wynika właśnie z potrzeby większej trwałości i pewności połączenia przy częstotliwościach powyżej 1 GHz.
Porównanie z innymi złączami RF
Warto zauważyć, że złącza TNC stanowią pomost pomiędzy popularnym BNC, który jest zatrzaskowy i pracuje efektywnie do około 4 GHz, a bardziej zaawansowanymi złączami SMA, które mogą działać do 18 GHz i więcej, ale są mniejsze i bardziej wymagające przy montażu. W praktyce TNC łączy wygodę i wytrzymałość – gwint pozwala na pewniejsze połączenie niż BNC, a wymiary i parametry elektryczne sprawiają, że jest łatwiejszy w użyciu niż SMA, zwłaszcza w instalacjach zewnętrznych i tam, gdzie kabel musi być często podłączany i odłączany.

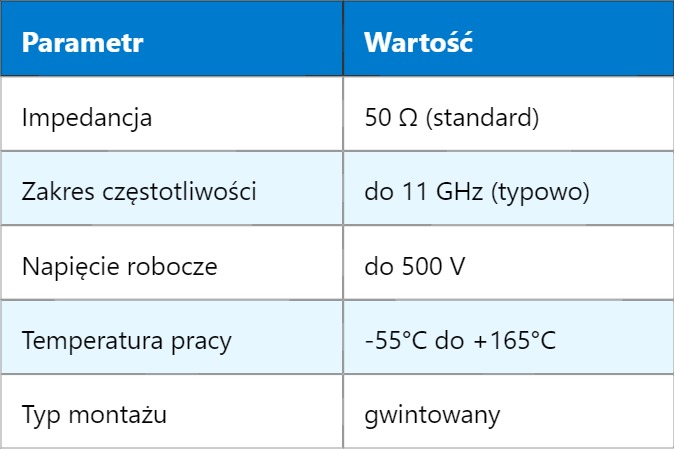

Parametry techniczne złącza TNC
| Parametr | Wartość |
|---|---|
| Impedancja | 50 Ω (standard) |
| Zakres częstotliwości | do 11 GHz (typowo) |
| Napięcie robocze | do 500 V |
| Temperatura pracy | -55°C do +165°C |
| Typ montażu | gwintowany |
Montowanie i obsługa złącza TNC
Przy montażu złącza TNC istotne jest, aby nie przekręcać nadmiernie gwintu, co mogłoby uszkodzić uszczelki lub gwinty, wpływając na jakość połączenia. Dzięki gwintowi można uzyskać znacznie lepsze tłumienie ewentualnych luzów i zakłóceń mechanicznych. Należy zwrócić uwagę także na odpowiednie przygotowanie kabla koncentrycznego, z zachowaniem właściwego ułożenia przewodnika centralnego i ekranu. W urządzeniach, gdzie istotna jest stabilność parametrów, prawidłowy montaż złącza ma ogromne znaczenie dla jakości sygnału.
Korzystając z TNC, dobrze jest pamiętać, że choć małe urządzenia i systemy audio najczęściej nie korzystają z takich złącz, w przypadku komunikacji na wysokich częstotliwościach, zwłaszcza w systemach łączności radiowej, odporność na zakłócenia i trwałość połączenia są kluczowe. Jutro możemy przejść do omawiania złączy SMA oraz ich zastosowań, które świetnie uzupełniają tematykę łączności RF i mikrofalowej.
