TTL – Transistor Transistor Logic
TTL, czyli Transistor Transistor Logic, to jedna z najważniejszych rodzin układów cyfrowych, które zrewolucjonizowały elektronikę cyfrową od lat 60. XX wieku. Dziś opowiem Ci, czym dokładnie jest TTL, jak działa, gdzie jest stosowane oraz dlaczego jego konstrukcja i charakterystyka były kluczowe dla rozwoju mikroprocesorów i systemów cyfrowych. W trakcie wyjaśniania zagadnienia przybliżę także elementy powiązane, takie jak CMOS czy rodzaje bramek logicznych, które wspólnie tworzą podstawę współczesnej elektroniki cyfrowej.
Podstawy działania TTL
Transistor Transistor Logic to rodzina układów cyfrowych zbudowanych w oparciu o tranzystory bipolarne (BJT). Nazwa TTL pochodzi stąd, że zarówno funkcje logiczne, jak i elementy wzmacniające realizowane są przez tranzystory – w przeciwieństwie do wcześniejszych technologii, które wykorzystywały lampy próżniowe lub tranzystory w roli wzmacniaczy, a funkcje logiczne realizowały inaczej.
W układach TTL bramki logiczne, takie jak AND, OR, NOT, NAND czy NOR, są zbudowane z kilku tranzystorów połączonych w taki sposób, by realizować podstawowe funkcje cyfrowe. Charakterystyczne dla TTL jest szybkie przełączanie i relatywnie niski pobór mocy w porównaniu do wcześniejszych rozwiązań.
Budowa typowej bramki TTL
Podstawowa bramka TTL składa się z:
- Multipleksera wejściowego złożonego z tranzystorów NPN, które pełnią funkcję wejścia
- Stopnia wzmocnienia i odwracania sygnału
- Wyjścia z tranzystorem mocy, który może dostarczyć prąd do kolejnych układów
Dzięki takiej budowie, układy TTL są odporne na zakłócenia oraz zapewniają szybkie czasy narastania i opadania sygnału, co jest niezwykle istotne w szybkich systemach cyfrowych.
Poziomy logiczne i napięcia w TTL
Typowe napięcie zasilania dla układów TTL to 5 V. Poziomy logiczne definiuje się następująco:

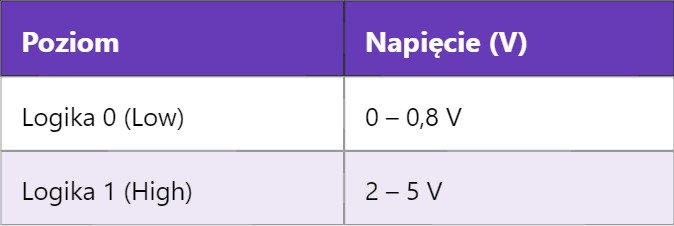

| Poziom | Napięcie (V) |
|---|---|
| Logika 0 (Low) | 0 – 0,8 V |
| Logika 1 (High) | 2 – 5 V |
Warto zauważyć, że napięcia pomiędzy 0,8 a 2 V to strefa nieokreślona i układ może zachowywać się nieprzewidywalnie. W praktyce projektanci muszą zadbać, by sygnały cyfrowe mieściły się w określonych granicach.
Zastosowania i zalety TTL
Układy TTL znalazły zastosowanie w komputerach, sterownikach przemysłowych, systemach pomiarowych oraz wszędzie tam, gdzie potrzebna była szybka i niezawodna logika cyfrowa. Ich zalety to przede wszystkim:
- Wysoka szybkość przełączania (rzędu nanosekund)
- Prosta budowa i łatwość integracji w układy scalone
- Duża odporność na szumy i zakłócenia elektromagnetyczne
Oczywiście, układy TTL mają też swoje ograniczenia, przede wszystkim wyższy pobór energii w porównaniu do nowocześniejszych technologii CMOS, co w dzisiejszych czasach jest często decydującym czynnikiem w projektowaniu urządzeń przenośnych i energooszczędnych.
Porównanie TTL z CMOS
W dzisiejszej elektronice często spotykasz układy CMOS (Complementary Metal-Oxide-Semiconductor), które zdominowały rynek z powodu znacznie niższego zużycia energii i większej integracji. Jednak TTL wciąż ma swoje miejsce, zwłaszcza w systemach wymagających bardzo szybkich czasów reakcji. Interesujące jest, że wiele układów współczesnych procesorów i mikrokontrolerów korzysta z hybrydowych rozwiązań, które łączą zalety obu technologii.
Układy rodziny TTL
W obrębie TTL istnieje wiele podrodzin, które różnią się szybkością działania, poborem mocy oraz odpornością na zakłócenia. Najpopularniejsze to:
- Standard TTL (74xx)
- Low Power TTL (LPTTL)
- Schottky TTL (74Sxx) – szybsze i bardziej energooszczędne dzięki diodom Schottky’ego
- Low Power Schottky (74LSxx) – najczęściej stosowane ze względu na optymalny kompromis
Każda z tych rodzin była używana w różnych generacjach sprzętu cyfrowego, od komputerów mainframe po proste układy sterujące.
Praktyczne aspekty projektowania z TTL
Projektując układy TTL, trzeba pamiętać o ograniczeniach prądowych wyjść i wejść, by nie uszkodzić układu i zapewnić prawidłową logikę. W wielu przypadkach stosuje się buforowanie i odpowiednie dopasowanie impedancji, szczególnie przy większej liczbie podłączonych układów. Warto też zwrócić uwagę na czas narastania i opadania sygnału, ponieważ zbyt wolne zmiany mogą prowadzić do błędów w logice cyfrowej.
Choć TTL to technologia z przeszłości, zrozumienie jej działania pozwala lepiej pojąć zasady funkcjonowania nowoczesnych systemów cyfrowych. Wczoraj omawialiśmy podstawy układów analogowych, a dziś ten temat pozwala przejść do bardziej zaawansowanych zagadnień z dziedziny logiki cyfrowej, które przydadzą się w projektowaniu mikroprocesorów czy systemów wbudowanych. Jutro możemy zgłębić tajniki rodziny CMOS oraz ich zastosowania w nowoczesnych urządzeniach elektronicznych.
